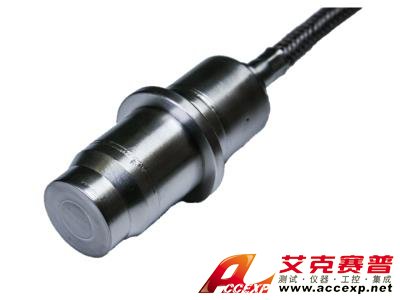

美国PCB 176A03高温压力传感器
名称：仪器附件及传感器
品牌：
型号：
简介：美国PCB 176A03高温压力传感器在最高温度下设计用于操作。它们可以由石英元件（112、115、116系列）或UHT-12™元件（176系列）构成。石英传感器在不冷却的情况下，在压缩机和泵上的最高温度为+750°F（+399...
申请服务
- 产品介绍
美国PCB 176A03高温压力传感器在最高温度下设计用于操作。它们可以由石英元件（112、115、116系列）或UHT-12™元件（176系列）构成。石英传感器在不冷却的情况下，在压缩机和泵上的最高温度为+750°F（+399°C）?？梢蕴峁┨厥獾陌沧笆逝淦饕允屎舷钟械陌沧翱??？墒褂盟涫逝淦骼刺峁┙系臀露鹊娜任榷ɑ肪?，从而允许传感器在超出其正常工作范围的应用中运行。UHT-12™传感器可在不冷却至+1200ºF（+650ºC）的涡轮机的情况下运行。建议将硬线电缆用于+500°F（+260°C）以上的工作温度。电缆可以焊接到传感器，以在加压环境中运行。所有这些功能确保了在高温环境下的可靠运行。
美国PCB 176A03高温压力传感器使用EX682A40型差分电荷放大器时，也请使用045M21B电缆。
美国PCB 176A03高温压力传感器特点：
- 激光焊接，密封外壳
- 熔融陶瓷绝缘连接器
- 内部加速度补偿使振动灵敏度最小化
- 室温下提供校准，热系数高达工作温度
美国PCB 176A03高温压力传感器参数：
- 测量范围：290 psi（20 bar）
- 灵敏度：（±20％）16 pC / psi（232 pC / bar）
- 感应元件：UHT-12™
- 温度范围：-94至1200°F（-70至650°C）
- 电气连接器：7 / 16-27 2针
- 重量：17.6盎司（500克）
| 美国PCB 176A03高温压力传感器性能 | |||
| 灵敏度（±20％） | 16 pC /磅 | 232 pC /巴 | |
| 测量范围 | 290磅/平方英寸 | 20巴 | |
| 最大压力（总） | 2000磅/平方英寸 | 137.9巴 | |
| 共振频率 | ≥50kHz | ≥50kHz | |
| 横向共振 | ≥10kHz的 | ≥10kHz的 | |
| 频率响应 | 10000赫兹 | 10000赫兹 | [2] [3] |
| 非线性度 | ≤1％FS | ≤1％FS | [1] |
| 环境方面 | |||
| 加速度灵敏度 | 0.003磅/克 | 0.00021巴/克 | [5] |
| 加速度灵敏度 | 0.01磅/克 | 0.00069巴/克 | [4] |
| 温度范围（连续） | -94至1200°F | -70至650°C | |
| 温度范围（插座） | -76至500°F | -60至260°C | |
| 温度响应 | 见图表％/°F | 见图表％/°F | |
| 危险区域批准 | 见手册 | 见手册 | |
| 辐射暴露极限（积分伽马通量） | 1E8拉德 | 1E8拉德 | |
| 辐射暴露极限（积分中子通量） | 1E10牛顿/平方厘米 | 1E10牛顿/平方厘米 | |
| 电的 | |||
| 输出极性 | 微分 | 微分 | |
| 电容（带电缆针-针） | 170 pF | 170 pF | [6] |
| 内部电阻（室温） | ≥1000000000000欧姆 | ≥1000000000000欧姆 | |
| 绝缘电阻（室温） | ≥1000000000000欧姆 | ≥1000000000000欧姆 | |
| 内阻（1200°F / 650°C） | ≥50欧姆 | ≥50欧姆 | |
| 绝缘电阻（1200°F / 650°C） | ≥100欧姆 | ≥100欧姆 | |
| 物理 | |||
| 感应元件 | UHT-12™ | UHT-12™ | |
| 感应几何 | 压缩 | 压缩 | |
| 筑屋材料 | 镍合金 | 镍合金 | |
| 封口 | 焊接密封 | 焊接密封 | |
| 电连接器 | 7 / 16-27 2针 | 7 / 16-27 2针 | |
| 电缆类型 | 过度编织的硬线 | 过度编织的硬线 | |
| 电缆长度 | 10英尺 | 3.05米 | |
| 重量（含电缆） | 17.6盎司 | 500克 |
|
