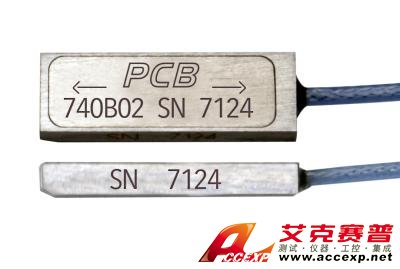

美国PCB 740B02应变传感器
名称：仪器附件及传感器
品牌：
型号：
简介：这种替代粘合箔片应变仪的高分辨率动态解决方案在耐用的钛合金外壳中使用石英传感元件。美国PCB 740B02应变传感器具有0.0006的微应变分辨率，5伏输出，100k Hz频率响应和0.5克质量的重量轻的测试物品?？芍馗词褂玫拇衅鞔行Ｗ?..
申请服务
- 产品介绍
这种替代粘合箔片应变仪的高分辨率动态解决方案在耐用的钛合金外壳中使用石英传感元件。美国PCB 740B02应变传感器具有0.0006的微应变分辨率，5伏输出，100k Hz频率响应和0.5克质量的重量轻的测试物品?？芍馗词褂玫拇衅鞔行Ｗ贾な?，可在60秒内附着到试样上，并在10秒内将其取出。
美国PCB 740B02应变传感器参数：
- 测量范围：100 pk µε
- 灵敏度：（±20％）50 mV / µε
- 宽带分辨率：0.6nε
| 美国PCB 740B02应变传感器性能 | |||
| 灵敏度（±20％） | 50毫伏/微秒 | 50毫伏/微秒 | [3] |
| 测量范围 | 100 pk µε | 100 pk µε | |
| 频率范围 | 0.5至100000 Hz | 0.5至100000 Hz | [4] |
| 宽带分辨率（1至10000 Hz） | 0.6牛顿 | 0.6牛顿 | [2] |
| 非线性 | ≤1％ | ≤1％ | [1] |
| 横向灵敏度 | ≤5％ | ≤5％ | [2] |
| 环境因素 | |||
| 过载极限（冲击） | ±10000克峰 | ±98000 m /s²包 | |
| 温度范围 | -65至+250°F | -53至+121°C | |
| 加速度灵敏度 | 0.001微克/克 | 0.0001 µε /（m /s²） | [2] [5] |
| 电的 | |||
| 励磁电压 | 20至30 VDC | 20至30 VDC | |
| 恒流励磁 | 2至20 mA | 2至20 mA | |
| 输出阻抗 | <100欧姆 | <100欧姆 | |
| 输出偏置电压 | 8至14 VDC | 8至14 VDC | |
| 放电时间常数 | 1至3秒 | 1至3秒 | |
| 频谱噪声（1 Hz） | 210pε/√Hz的 | 210pε/√Hz的 | [2] |
| 频谱噪声（10 Hz） | 70pε/√Hz的 | 70pε/√Hz的 | [2] |
| 频谱噪声（100 Hz） | 20pε/√Hz的 | 20pε/√Hz的 | [2] |
| 频谱噪声（1 kHz） | 5pε/√Hz的 | 5pε/√Hz的 | [2] |
| 频谱噪声（10 kHz） | 1pε/√Hz的 | 1pε/√Hz的 | [2] |
| 物理 | |||
| 感应元件 | 石英 | 石英 | |
| 筑屋材料 | 钛 | 钛 | |
| 封口 | 环氧胶 | 环氧胶 | |
| 尺寸-宽度 | 0.2英寸 | 5.1毫米 | |
| 尺寸-长度 | 0.6英寸 | 15.2毫米 | |
| 尺寸-高度 | 0.07英寸 | 1.8毫米 | |
| 重量 | 0.02盎司 | 0.5克 | [2] |
| 电连接器 | 10-32-同轴插头 | 10-32同轴插头 | |
| 电气连接位置 | 侧 | 侧 | |
| 安装 | 胶粘剂 | 胶粘剂 | |
| 电缆长度 | 10英尺 | 3米 | |
| 电缆类型 | 030同轴 | 030同轴 |
|
