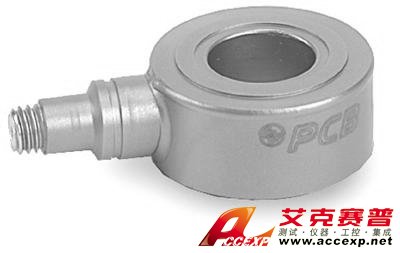

美国PCB 202B力环传感器PCB压电公司生产的力环传感器。美国PCB 202B力环传感器可用于涉及振动、称重及机器工作等方面的拉、压、反作用力和激振力的动态测试。如：挤压监测、力控振动测试、机械阻抗测试等。
美国PCB 202B力环传感器参数：
测量范围：10000磅（44.48 kN）
灵敏度：（±15％）0.50 mV / lb（112.4 mV / kN）
低频响应：（-5％）0.0003 Hz
上限频率：60000 Hz
温度范围：-65至+250°F（-54至+121°C）
|
美国PCB 202B力环传感器性能 |
|
灵敏度（±15％） |
0.50毫伏/磅 |
112.4毫伏/ kN |
|
|
测量范围（压缩） |
10000磅 |
44.48牛 |
|
|
最大静力（压缩） |
15000磅 |
66.72牛 |
|
|
宽带分辨率（1至10000 Hz） |
0.20磅均方根 |
0.890 N-rms |
[2] |
|
低频响应（-5％） |
0.0003赫兹 |
0.0003赫兹 |
[3] |
|
上限频率 |
60000赫兹 |
60000赫兹 |
[4] |
|
非线性 |
≤1％FS |
≤1％FS |
[1] |
|
环境因素 |
|
温度范围 |
-65至+250°F |
-54至+121°C |
|
|
温度灵敏度 |
≤0.03％/华氏度 |
≤0.054％/摄氏度 |
|
|
电的 |
|
放电时间常数（在室温下） |
≥2000秒 |
≥2000秒 |
|
|
励磁电压 |
20至30 VDC |
20至30 VDC |
|
|
恒流励磁 |
2至20 mA |
2至20 mA |
|
|
输出阻抗 |
≤100欧姆 |
≤100欧姆 |
|
|
输出偏置电压 |
8至14 VDC |
8至14 VDC |
|
|
输出极性（压缩） |
正 |
正 |
|
|
物理 |
|
预载 |
2000磅 |
8.896千牛 |
|
|
刚性 |
16磅/微米 |
2.8 kN /微米 |
[2] |
|
尺寸-直径 |
0.870英寸 |
22.1毫米 |
|
|
尺寸-高度 |
0.390英寸 |
9.91毫米 |
|
|
尺寸-螺栓直径 |
0.375英寸 |
10毫米 |
|
|
尺寸-内径（孔直径） |
0.413英寸 |
10.49毫米 |
|
|
尺寸-OD（传感器） |
0.870英寸 |
22.10毫米 |
|
|
尺寸-感测表面 |
0.665英寸 |
16.89毫米 |
|
|
重量 |
0.67盎司 |
19克 |
|
|
筑屋材料 |
不锈钢 |
不锈钢 |
|
|
封口 |
密闭 |
密闭 |
|
|
电连接器 |
10-32同轴插孔 |
10-32同轴插孔 |
|
|
电气连接位置 |
侧 |
侧 |
|
|
