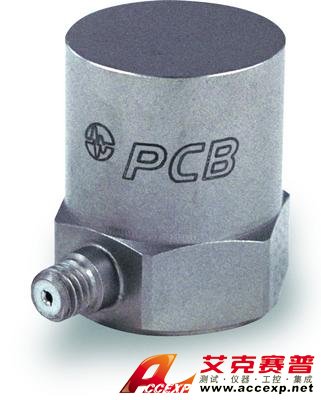

美国PCB 351B41加速度传感器，低温石英剪切ICP®加速度，100 mV / g，1至2k Hz，10-32侧连接。（-320至+250 F / -196至+121 C）
美国PCB 351B41加速度传感器参数：
灵敏度：（±10％）100 mV / g（10.2 mV /（m /s²））
测量范围：±15 g pk（±147 m /s²pk）
宽带分辨率：0.0005 g rms（0.005 m /s²rms）
频率范围：（±5％）1至2000 Hz
感应元件：石英
重量：1.4盎司（40克）
|
美国PCB 351B41加速度传感器性能 |
|
灵敏度（±10％） |
100毫伏/克 |
10.2 mV /（m /s²） |
|
|
测量范围 |
±15克峰 |
±147 m /s²包 |
|
|
频率范围（±5％） |
1至2000 Hz |
1至2000 Hz |
|
|
频率范围（±10％） |
0.7至3500 Hz |
0.7至3500 Hz |
|
|
频率范围（±3 dB） |
0.35至5000 Hz |
0.35至5000 Hz |
|
|
共振频率 |
≥15kHz |
≥15kHz |
|
|
宽带分辨率 |
0.0005克rms |
0.005 m /s²均方根 |
[2] |
|
非线性 |
1％ |
1％ |
[1] |
|
横向灵敏度 |
≤5％ |
≤5％ |
[3] |
|
环境因素 |
|
过载极限 |
±1000克峰 |
±9810 m /s²包 |
|
|
温度范围（工作） |
-320至+250°F |
-196至+121°C |
|
|
温度响应 |
见图表％/°F |
见图表％/°F |
[2] |
|
基本应变敏感性 |
<0.0005 g / µε |
<0.005（m /s²）/ µε |
[2] |
|
电的 |
|
励磁电压 |
20至30 VDC |
20至30 VDC |
|
|
恒流励磁 |
2至20 mA |
2至20 mA |
|
|
输出阻抗 |
≤200欧姆 |
≤200欧姆 |
|
|
输出偏置电压 |
3至10 VDC |
3至10 VDC |
|
|
放电时间常数 |
> 0.5秒 |
> 0.5秒 |
|
|
建立时间（偏差的10％以内） |
<5秒 |
<5秒 |
|
|
频谱噪声（10 Hz） |
22微克/√Hz |
216（微米/秒2）/√Hz |
[2] |
|
频谱噪声（100 Hz） |
6 µg /√Hz |
58.9（µm / sec 2）/√Hz |
[2] |
|
频谱噪声（1 kHz） |
1.6 µg /√Hz |
15.7（µm / sec 2）/√Hz |
[2] |
|
频谱噪声（1 Hz） |
100微克/√Hz的 |
980（µm / sec 2）/√Hz |
[2] |
|
电气隔离 |
无（可?。?/font> |
无（可?。?/font> |
|
|
物理 |
|
尺寸-高度 |
0.85英寸 |
21.6毫米 |
|
|
重量 |
1.4盎司 |
40克 |
[2] |
|
感应元件 |
石英 |
石英 |
|
|
大小-十六进制 |
0.75英寸 |
19.1毫米 |
|
|
感应几何 |
剪力 |
剪力 |
|
|
筑屋材料 |
钛 |
钛 |
|
|
封口 |
焊接密封 |
焊接密封 |
|
|
电连接器 |
10-32同轴插孔 |
10-32同轴插孔 |
|
|
电气连接位置 |
侧 |
侧 |
|
|
安装螺纹 |
10-32 |
10-32 |
|
|
