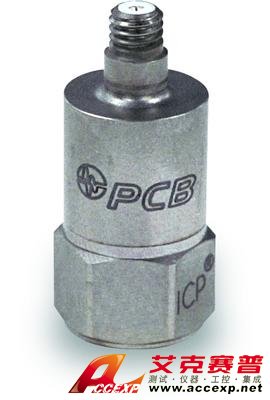

美国PCB 351B04加速度传感器，低温石英剪切ICP®加速度，10 mV / g，1至6k Hz，10-32顶部连接。（-320至+250 F / -196至+121 C）
美国PCB 351B04加速度传感器参数：
灵敏度：（±10％）10 mV / g（1.02 mV /（m /s²））
测量范围：±150 g pk（±1472 m /s²pk）
宽带分辨率：0.01 g rms（0.1 m /s²rms）
频率范围：（±5％）1至6000 Hz
感应元件：石英
重量：0.33盎司（9.4克）
|
美国PCB 351B04加速度传感器性能 |
|
灵敏度（±10％） |
10毫伏/克 |
1.02 mV /（m /s²） |
|
|
测量范围 |
±150克/包 |
±1472 m /s²包 |
|
|
频率范围（±5％） |
1至6000 Hz |
1至6000 Hz |
|
|
频率范围（±10％） |
0.7至9000 Hz |
0.7至9000 Hz |
|
|
频率范围（±3 dB） |
0.35至15000 Hz |
0.35至15000 Hz |
|
|
共振频率 |
≥35kHz |
≥35kHz |
|
|
宽带分辨率 |
0.01克有效值 |
0.1 m /s²rms |
[2] |
|
非线性 |
1％ |
1％ |
[1] |
|
横向灵敏度 |
≤5％ |
≤5％ |
[3] |
|
环境因素 |
|
过载极限 |
±5000克峰 |
±49050 m /s²包 |
|
|
温度范围 |
-320至+250°F |
-196至+121°C |
|
|
温度响应 |
见图表％/°F |
见图表％/°F |
[2] |
|
基本应变敏感性 |
<0.0005 g / µε |
<0.005（m /s²）/ µε |
[2] |
|
电的 |
|
励磁电压 |
20至30 VDC |
20至30 VDC |
|
|
恒流励磁 |
2至20 mA |
2至20 mA |
|
|
输出阻抗 |
≤200欧姆 |
≤200欧姆 |
|
|
输出偏置电压 |
3至10 VDC |
3至10 VDC |
|
|
放电时间常数 |
0.5至1.5秒 |
0.5至1.5秒 |
|
|
频谱噪声（10 Hz） |
220微克/√Hz |
2156（µm / sec 2）/√Hz |
[2] |
|
频谱噪声（100 Hz） |
62 µg /√Hz |
607（µm / sec 2）/√Hz |
[2] |
|
频谱噪声（1 kHz） |
16 µg /√Hz |
156（微米/秒2）/√Hz |
[2] |
|
物理 |
|
重量 |
0.33盎司 |
9.4克 |
[2] |
|
感应元件 |
石英 |
石英 |
|
|
感应几何 |
剪力 |
剪力 |
|
|
筑屋材料 |
钛 |
钛 |
|
|
封口 |
焊接密封 |
焊接密封 |
|
|
电连接器 |
10-32同轴插孔 |
10-32同轴插孔 |
|
|
电气连接位置 |
最佳 |
最佳 |
|
|
安装螺纹 |
10-32 |
10-32 |
|
|
