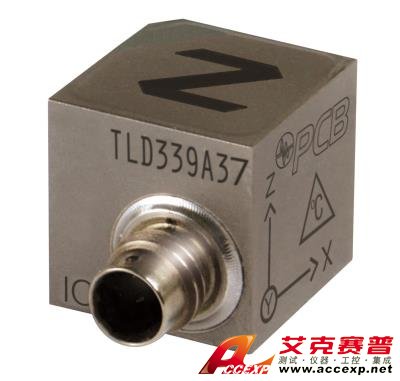

美国PCB TLD339A37三轴加速度传感器，UHT-12™剪切三轴ICP®加速度传感器，100 mV / g，0.3至4k Hz，钛合金外壳，1 / 4-28 4针，5-40螺柱安装，低温系数LTC，额定温度+ 356F，TEDS 1.0
美国PCB TLD339A37三轴加速度传感器参数：
电气滤波器转折频率：> 15 kHz
灵敏度：（±10％）100 mV / g（10.2 mV /（m /s²））
测量范围：±50 g pk（±490.5 m /s²pk）
电气连接器：1 / 4-28 4针
|
美国PCB TLD339A37三轴加速度传感器性能 |
|
灵敏度（±10％） |
100毫伏/克 |
10.2 mV /（m /s²） |
|
|
测量范围 |
±50克峰 |
±490.5 m /s²包 |
|
|
频率范围（±5％） |
0.3至4000 Hz |
0.3至4000 Hz |
|
|
频率范围（±10％） |
0.2至7000 Hz |
0.2至7000 Hz |
|
|
共振频率 |
≥35kHz |
≥35kHz |
|
|
过滤器类型 |
单极 |
单极 |
|
|
电气过滤器滚降 |
20 dB /十倍 |
20 dB /十倍 |
|
|
电气滤波器转折频率 |
≥15kHz |
≥15kHz |
|
|
宽带分辨率（1至10000 Hz） |
0.002克有效值 |
0.019 m /s²均方根 |
[2] |
|
相位响应（±5°）（在70°F [21°C]时） |
3至2000 Hz |
3至2000 Hz |
|
|
非线性 |
≤1％ |
≤1％ |
[1] |
|
横向灵敏度 |
≤5％ |
≤5％ |
|
|
符合TEDS（符合IEEE 1451.4） |
是 |
是 |
|
|
环境因素 |
|
过载极限（冲击） |
±5000克峰 |
±49000 m /s²包 |
|
|
温度范围（工作） |
-65至356°F |
-54至180°C |
|
|
温度响应 |
见图表 |
见图表 |
[2] |
|
温度灵敏度 |
≤0.011％/°F |
≤0.020％/°摄氏度 |
[2] |
|
基本应变敏感性 |
.001克/微秒 |
.0098（m /s²）/ µε |
[2] |
|
电的 |
|
励磁电压 |
21至30 VDC |
21至30 VDC |
|
|
恒流励磁 |
2至4 mA |
2至4 mA |
[3] |
|
输出阻抗 |
≤200欧姆 |
≤200欧姆 |
|
|
输出偏置电压 |
8至14 VDC |
8至14 VDC |
|
|
放电时间常数 |
2至6秒 |
2至6秒 |
|
|
建立时间（偏差的10％以内） |
<30秒 |
<30秒 |
|
|
频谱噪声（1 Hz） |
210 µg /√Hz |
2060（µm / sec 2）/√Hz |
[2] |
|
频谱噪声（10 Hz） |
40微克/√Hz |
392（µm / sec 2）/√Hz |
[2] |
|
频谱噪声（100 Hz） |
20 µg /√Hz |
196（µm /秒2）/√Hz |
[2] |
|
频谱噪声（1 kHz） |
12 µg /√Hz |
118（微米/秒2）/√Hz |
[2] |
|
频谱噪声（10 kHz） |
10 µg /√Hz |
98（µm / sec 2）/√Hz |
[2] |
|
物理 |
|
感应元件 |
UHT-12™ |
UHT-12™ |
|
|
感应几何 |
剪力 |
剪力 |
|
|
筑屋材料 |
钛 |
钛 |
|
|
封口 |
密闭 |
密闭 |
|
|
尺寸-高度 |
0.55英寸 |
14.0毫米 |
|
|
尺寸-长度 |
0.80英寸 |
20.3毫米 |
|
|
尺寸-宽度 |
0.55英寸 |
14.0毫米 |
|
|
重量 |
0.37盎司 |
10.5克 |
[2] |
|
电连接器 |
1 / 4-28 4针 |
1 / 4-28 4针 |
|
|
电气连接位置 |
侧 |
侧 |
|
|
安装螺纹 |
5-40 |
5-40 |
|
|
