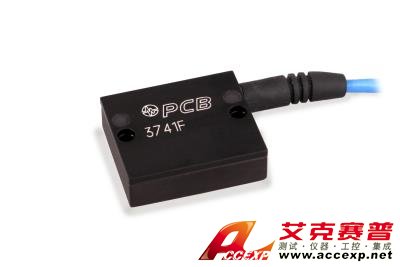

美国PCB 3741F122G加速度传感器，差分MEMS DC加速度计，1350 mV / g，2 g，10 ft整体电缆
美国PCB 3741F122G加速度传感器参数：
灵敏度：（±3％）1350 mV / g（137.6 mV /（m /s²））
测量范围：±2 g pk（±19.6 m /s²pk）
宽带分辨率：0.1 mg rms（.001 m /s²rms）
温度范围：-65至250°F（-54.0至121°C）
频率范围：（±5％）0至250 Hz
电气连接器：整体电缆
|
美国PCB 3741F122G加速度传感器性能 |
|
灵敏度（±3％） |
1350毫伏/克 |
137.6 mV /（m /s²） |
[3] |
|
测量范围 |
±2克峰 |
±19.6 m /s²包 |
|
|
频率范围（±5％） |
0至250 Hz |
0至250 Hz |
|
|
频率范围（±10） |
0至350 Hz |
0至350 Hz |
|
|
共振频率 |
1200赫兹 |
1200赫兹 |
[2] |
|
相位响应（10 Hz） |
<2.5° |
<2.5° |
|
|
宽带分辨率（0.5至100 Hz） |
0.1毫克有效值 |
.001 m /s²均方根 |
[2] |
|
非线性 |
≤1％FS |
≤1％FS |
[1] |
|
横向灵敏度 |
≤3％ |
≤3％ |
|
|
环境因素 |
|
过载极限（冲击） |
±5000克峰 |
±49050 m /s²包 |
|
|
温度范围（工作） |
-65至250°F |
-54.0至121°C |
|
|
温度范围（存储） |
-65至250°F |
-54.0至121°C |
|
|
温度灵敏度 |
±2.5％ |
±2.5％ |
|
|
零克偏移温度系数 |
FSO±1.5％ |
FSO±1.5％ |
[4] [5] |
|
基本应变敏感性 |
.002克/微秒 |
.02（m /s²）/ µε |
[2] |
|
磁灵敏度 |
200 µg /高斯 |
19.6（m /s²）/特斯拉 |
[2] |
|
电的 |
|
励磁电压 |
5至32 VDC |
5至32 VDC |
|
|
目前的消费 |
≤5毫安 |
≤5毫安 |
|
|
输出阻抗 |
≤120欧姆 |
≤120欧姆 |
|
|
失调电压 |
±20毫伏直流电 |
±20毫伏直流电 |
[6] |
|
共模电压（±0.1 VDC） |
直流+1.65 |
直流+1.65 |
|
|
频谱噪声（1至100 Hz） |
10 µg /√Hz |
98.1（µm / sec 2）/√Hz |
[2] |
|
电气隔离（外壳） |
> 100000000欧姆 |
> 100000000欧姆 |
[7] |
|
物理 |
|
筑屋材料 |
阳极氧化铝 |
阳极氧化铝 |
|
|
封口 |
环氧胶 |
环氧胶 |
|
|
尺寸-高度 |
0.30英寸 |
7.62毫米 |
|
|
尺寸-长度 |
1.00英寸 |
25.4毫米 |
|
|
尺寸-宽度 |
.85英寸 |
21.6毫米 |
|
|
重量（不含电缆） |
0.35盎司 |
9.92克 |
[2] |
|
电连接器 |
整体电缆 |
整体电缆 |
|
|
电气连接位置 |
侧 |
侧 |
|
|
电缆端接 |
尾端 |
尾端 |
|
|
电缆类型 |
010 4线屏蔽 |
010 4线屏蔽 |
|
|
电缆长度 |
10英尺 |
3米 |
|
|
安装 |
通孔（2） |
通孔（2） |
|
|
