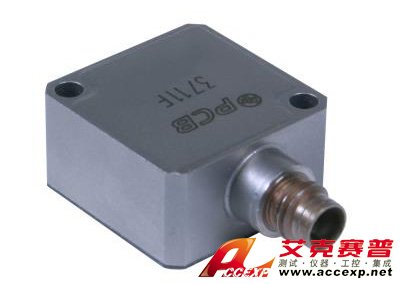

美国PCB 3711F1150G加速度传感器，单轴MEMS DC加速度计，27 mV / g，50g，1 / 4-28 4针插头
美国PCB 3711F1150G加速度传感器参数：
灵敏度：（±3％）27 mV / g（2.8 mV /（m /s²））
测量范围：±50 g pk（±490 m /s²pk）
宽带分辨率：1.5 mg rms（0.015 m /s²rms）
温度范围：-65至+250°F（-54.0至+121°C）
频率范围：（±5％）0至1500 Hz
电气连接器：4针（4针）
|
美国PCB 3711F1150G加速度传感器性能 |
|
灵敏度（±3％） |
27毫伏/克 |
2.8毫伏/（m /s²） |
[3] |
|
测量范围 |
±50克峰 |
±490 m /s²包 |
|
|
频率范围（±5％） |
0至1500 Hz |
0至1500 Hz |
|
|
频率范围（±10％） |
0至2000 Hz |
0至2000 Hz |
|
|
共振频率 |
6.5 kHz的 |
6.5 kHz的 |
[2] |
|
相位响应（100 Hz） |
≤10° |
≤10° |
|
|
宽带分辨率（0.5至100 Hz） |
1.5毫克有效值 |
0.015 m /s²均方根 |
[2] |
|
非线性 |
≤1％ |
≤1％ |
[1] |
|
横向灵敏度 |
≤3％ |
≤3％ |
|
|
环境因素 |
|
过载极限（冲击） |
±5000克峰 |
±49050 m /s²包 |
|
|
温度范围（工作） |
-65至+250°F |
-54.0至+121°C |
|
|
温度范围（存储） |
-65至+250°F |
-54.0至+121°C |
|
|
温度灵敏度 |
±2.5％ |
±2.5％ |
[4] |
|
零克偏移温度系数 |
FSO±1.5％ |
FSO±1.5％ |
[4] [5] |
|
基本应变敏感性 |
0.001克/微秒 |
0.01（m /s²）/ µε |
[2] |
|
磁灵敏度 |
40 µg /高斯 |
3.9（m /s²）/特斯拉 |
[2] |
|
电的 |
|
励磁电压 |
5至32 VDC |
5至32 VDC |
|
|
目前的消费 |
≤5毫安 |
≤5毫安 |
|
|
输出阻抗 |
≤120欧姆 |
≤120欧姆 |
|
|
失调电压 |
+/- 20毫伏直流电 |
+/- 20毫伏直流电 |
[6] |
|
频谱噪声 |
250 µg /√Hz |
2453（µm / sec 2）/√Hz |
[2] |
|
电气隔离（外壳） |
> 100000000欧姆 |
> 100000000欧姆 |
|
|
物理 |
|
筑屋材料 |
钛 |
钛 |
|
|
封口 |
密闭 |
密闭 |
|
|
尺寸-高度 |
0.45英寸 |
11.4毫米 |
|
|
尺寸-长度 |
0.85英寸 |
21.6毫米 |
|
|
尺寸-宽度 |
0.85英寸 |
21.6毫米 |
|
|
重量 |
0.58盎司 |
16.3克 |
|
|
电连接器 |
4针 |
4针 |
|
|
电气连接位置 |
侧 |
侧 |
|
|
安装 |
通孔 |
通孔 |
|
|
