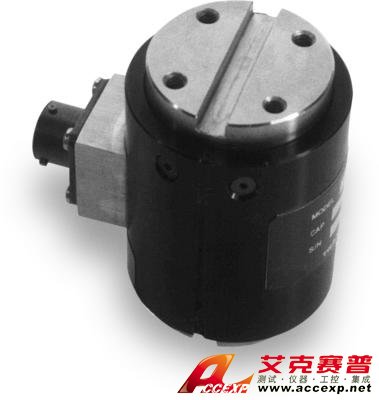

美国PCB 2508-02A反作用扭矩传感器，100 in-lb / 8.3 ft-lb（11 Nm）额定容量，50％静态过载?；?，2 in（50.8 mm）钢法兰
美国PCB 2508-02A反作用扭矩传感器参数：
测量范围：100 lbf-in（11.3 Nm）
灵敏度：2 mV / V（2 mV / V）
安装：法兰（＃10-24螺栓）（法兰（无公制））
尺寸-直径：2.00英寸（50.8毫米）
尺寸-长度：7.00英寸（76.2毫米）
扭转刚度：6700 lbf-in /弧度（757 Nm /弧度）
|
性能 |
|
测量范围（满量程容量） |
100磅力 |
11.3牛顿米 |
[1] |
|
灵敏度（额定容量时的输出） |
2毫伏/伏 |
2毫伏/伏 |
[1] [2] |
|
非线性 |
≤0.1％FS |
≤0.1％FS |
[2] |
|
磁滞现象 |
≤0.1％FS |
≤0.1％FS |
[2] |
|
不可重复性 |
≤0.02％FS |
≤0.02％FS |
[2] |
|
共振频率 |
620赫兹 |
380赫兹 |
|
|
最大扭矩 |
150磅力 |
16.9牛顿米 |
|
|
环境因素 |
|
过载极限（轴向推力） |
280磅 |
1245 N |
[3] |
|
过载极限（悬空力矩） |
100磅力 |
11.3牛顿米 |
[3] |
|
过载极限（剪切） |
20磅力 |
89 N |
[3] |
|
温度范围（工作） |
-65至+200°F |
-54至+93°C |
|
|
温度范围（补偿） |
+70至+170°F |
+21至+77°C |
|
|
温度对输出的影响（最大） |
±0.002％读数/°F |
±0.0036％读数/°C |
[4] |
|
温度对零平衡的影响（最大） |
±0.002％FS /°F |
±0.0036％FS /°C |
[2] [4] |
|
电的 |
|
桥电阻 |
700欧姆 |
700欧姆 |
[1] |
|
励磁电压（推荐） |
10伏直流电 |
10伏直流电 |
[5] |
|
绝缘电阻 |
5哥 |
5哥 |
|
|
零余额 |
≤1％RO |
≤1％RO |
|
|
输出极性 |
连续+ |
连续+ |
|
|
物理 |
|
尺寸-直径 |
2.00英寸 |
50.8毫米 |
[6] |
|
尺寸-长度 |
3.00英寸 |
76.2毫米 |
[6] |
|
重量 |
2磅 |
908克 |
|
|
安装 |
法兰（＃10-24螺栓） |
法兰（无公制） |
|
|
扭转刚度 |
6700 lbf-in /弧度 |
757 Nm /弧度 |
|
|
感应元件 |
应变计 |
应变计 |
|
|
外壳材料（传感器） |
阳极氧化铝 |
阳极氧化铝 |
|
|
电连接器 |
PT02E-10-6P |
PT02E-10-6P |
|
|
