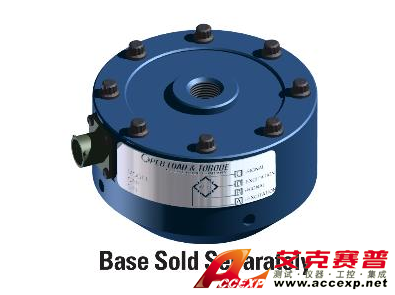

美国PCB 1203-13A薄型L＆T称重传感器额定容量2000 lbf，50％过载?；?，2mV / V输出5 / 8-18 UNF-2B螺纹，PTO2E-10-6P连接器。
美国PCB 1203-13A薄型L＆T称重传感器参数：
-测量范围：2000 lbf（8896 N）
-尺寸-直径：4.12英寸（104.6毫米）
-尺寸-高度：6.50英寸（63.5毫米）
-电气接头：PT02E-10-6P
|
性能 |
|
测量范围 |
2000磅力 |
8896 N |
[2] [4] |
|
灵敏度（±10％）（RO） |
2.0毫伏/伏 |
2.0毫伏/伏 |
[1] [3] |
|
非线性 |
≤0.04％FS |
≤0.04％FS |
[2] [5] |
|
磁滞现象 |
≤0.03％FS |
≤0.03％FS |
[2] [5] |
|
不可重复性 |
≤0.01％RO |
≤0.01％RO |
[3] [5] |
|
蠕变（20分钟内） |
0.025％ |
0.025％ |
[5] |
|
静态误差带 |
≤0.04％FS |
≤0.04％FS |
[2] [5] |
|
偏心负载灵敏度 |
0.25％/英寸 |
0.25％/ 25.4毫米 |
[5] |
|
共振频率 |
5.5 kHz的 |
5.5 kHz的 |
|
|
侧向负荷灵敏度 |
0.25％/英寸 |
0.25％/ 25.4毫米 |
[5] |
|
环境因素 |
|
过载极限 |
3000磅力 |
13千牛 |
|
|
负载极限（侧力，F X或F Y） |
1000磅力 |
4448 N |
[6] |
|
负载极限（弯曲力矩，M X或M Y） |
1000磅力 |
113牛顿米 |
[6] |
|
负载极限（轴向扭矩，M Z） |
1000磅力 |
113牛顿米 |
[6] |
|
温度范围（工作） |
-65至+200°F |
-54至+93°C |
|
|
温度范围（补偿） |
+15至+115°F |
-9至+46°C |
|
|
温度对输出的影响（最大） |
±0.0008％读数/°F |
±0.0018％读数/°C |
[7] |
|
温度对零平衡的影响（最大） |
±0.0008％FS /°F |
±0.0018％FS /°C |
[7] |
|
电的 |
|
桥电阻 |
350欧姆 |
350欧姆 |
[1] |
|
励磁电压（推荐） |
10伏直流电 |
10伏直流电 |
[8] |
|
绝缘电阻 |
> 5K欧姆 |
> 5K欧姆 |
|
|
零余额 |
±1％RO |
±1％FS |
[3] |
|
输出极性 |
+张力 |
+张力 |
|
|
物理 |
|
尺寸-高度 |
2.50英寸 |
63.5毫米 |
[9] |
|
尺寸-直径 |
4.12英寸 |
104.6毫米 |
[9] |
|
重量 |
6.4磅 |
2.9公斤 |
|
|
安装螺纹 |
5/8-18 UNF-3B |
没有等同的指标 |
|
|
筑屋材料 |
彩绘钢 |
彩绘钢 |
|
|
感应元件 |
应变计 |
应变计 |
|
|
安装扭矩 |
200磅力 |
23牛顿米 |
|
|
满量程挠度 |
0.001英寸 |
0.03毫米 |
|
|
电连接器 |
PT02E-10-6P |
PT02E-10-6P |
|
|
