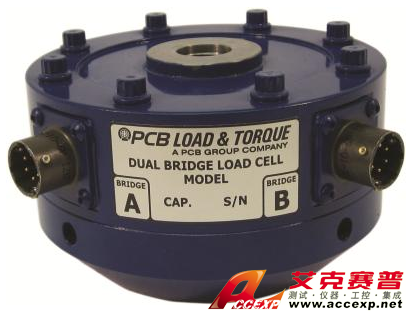

美国PCB 1403-05ADB双桥式称重传感器疲劳等级低，5k lb FS，5 / 8-18（F）thd，PT连接。
专为机翼，机身，起落架，铁鸟和其他机体组件的机身结构，寿命和疲劳测试应用而设计。•1400系列具有双重输出功能，可提供传感器冗余并能够从一个输出提供控制反馈，而另一个用于数据采集•在拉伸和压缩方向上均通过ISO 17025的A2LA认证校准•疲劳额定称重传感器可保证1亿个完全反向循环•热补偿•力矩补偿•每个负载均配有一个分流校准电阻电池，便于在测试现场进行校准
美国PCB 1403-05ADB双桥式称重传感器参数：
-
测量范围：5000磅（22 kN）
-
尺寸-直径：104.60毫米（4.12英寸）
-
尺寸-高度：63.50毫米（2.50英寸）
-
电气连接器：PT02E-10-6P（2）
|
性能 |
|
测量范围（100 x 10 ^ 6个周期） |
5000磅 |
22千牛 |
[2] [4] |
|
灵敏度（±10％） |
2.0毫伏/伏 |
2.0毫伏/伏 |
[1] [3] |
|
非线性 |
≤0.04％FS |
≤0.04％FS |
|
|
磁滞现象 |
≤0.04％FS |
≤0.04％FS |
|
|
不可重复性 |
≤0.02％RO |
≤0.02％RO |
|
|
蠕变（20分钟内） |
0.025％ |
0.025％ |
|
|
静态误差带 |
≤0.04％FS |
≤0.04％FS |
[2] |
|
偏心负载灵敏度 |
0.1％/英寸 |
0.1％/ 25.4毫米 |
|
|
共振频率 |
10 kHz的 |
10 kHz的 |
|
|
侧向负荷灵敏度 |
0.1％/英寸 |
0.1％/ 25.4毫米 |
|
|
环境因素 |
|
过载极限 |
15磅 |
67千牛 |
|
|
负载极限（侧力，F X或F Y） |
5000磅 |
22千牛 |
[5] |
|
负载极限（弯曲力矩，M X或M Y） |
5000英寸磅 |
565牛顿米 |
[5] |
|
负载极限（轴向扭矩，M Z） |
5000英寸磅 |
565牛顿米 |
[5] |
|
温度范围（工作） |
-65至+200°F |
-54至+93°C |
|
|
温度范围（补偿） |
+15至+115°F |
-9至+46°C |
|
|
温度对输出的影响（最大） |
±0.0008％读数/°F |
±0.0018％读数/°C |
[6] |
|
温度对零平衡的影响（最大） |
±0.0008％FS /°F |
±0.0018％FS /°C |
[6] |
|
电的 |
|
桥电阻 |
350欧姆 |
350欧姆 |
[1] |
|
励磁电压（推荐） |
10伏直流电 |
10伏直流电 |
[7] |
|
绝缘电阻 |
> 5k欧姆 |
> 5k欧姆 |
|
|
零余额 |
≤1％RO |
≤1％RO |
|
|
输出极性 |
+张力 |
+张力 |
|
|
物理 |
|
尺寸-高度 |
2.50英寸 |
63.50毫米 |
[8] |
|
尺寸-直径 |
4.12英寸 |
104.60毫米 |
[8] |
|
重量 |
6.4磅 |
2.9公斤 |
|
|
安装螺纹 |
5/8-18 UNF-3B |
没有等同的指标 |
|
|
感应元件 |
应变计 |
应变计 |
|
|
安装扭矩 |
200英寸磅 |
23牛顿米 |
|
|
满量程挠度 |
0.001英寸 |
0.03毫米 |
|
|
电连接器 |
PT02E-10-6P（2） |
PT02E-10-6P（2） |
|
|
