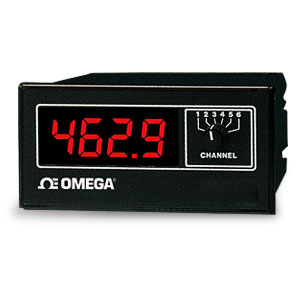

DP460-T 温度指示器
名称：仪器附件及传感器
品牌：
型号：
简介：DP460系列仪表旨在满足多种温度、电流、电压、应变计和称重传感器测量应用。高精度和小尺寸合二为一 使其成为大部分工业指示应用的理想之
申请服务
- 产品介绍
DP460系列仪表旨在满足多种温度、电流、电压、应变计和称重传感器测量应用。高精度和小尺寸合二为一 使其成为大部分工业指示应用的理想之选。
DP460-T和DP460-RTD温度型号具有独特的0.1°或1°自动调节分辨率功能 （除非将仪器设定为仅显示1°）。 可在9种温度传感器或热电偶类型之间选择：J、K、T、E、R、S和B或100欧姆三线铂RTD（α= 0.00385或0.00392均可）?？梢酝üㄗ笆酵该鞔昂竺娴男⌒托?，选择9种热电偶中的任意一种。在切换热电偶类型时无需进行校准。另一个小型拨码开关可切换显示°F或°C。
DP460-V电压型号使您可以通过卡装式前透明窗后面一个容易接触的开关选择mA或电压输入。满量程是0 ~ 20 mA或0 ~ 10 V?？梢员甓ㄕ庑┝砍袒蛉我庾蛹ɡ? ~ 20 mA、1 ~ 5 V）?？ㄗ笆酵该鞔昂竺嬗辛礁鑫恢煤芊奖愕募蚪喟醇?，可用来设置零位（下限）、满量程（上限）和小数点?？梢栽谄淇矸旱?999 ~ 9999显示计数范围内标定指示器。
DP460-S应变计型号既与粘贴箔式 （2 mV/V、3 mV/V、4 mV/V）传感器兼容，又和输出信号较大的半导体 型（10 mV/V、20 mV/V、30 mV/V）应变计兼容。其微处理器设计与比率测量电路确保了高精度和出色的重复性。让DP460-S显示应变计输入中的工程单位而进行的标定和校准操作与DP460-V型号的类似。在设置拨码开关增益范围时，没有要发生漂移的电位计，也没有要计算的复杂公式。该指示器可达到低至每个计数1 µV的灵敏度，并且可在其宽泛的-999 ~ 9999显示计数范围随意标定。
报警选件提供单限值设定值(ALM)或双限值设定值(ALM2)，这些设定值可以设置为DP460系列量程内的任意值。用户可以通过按前面板上的两个按键，以数字方式调节设定值。通过移动选件卡上的跳线，可以选择设定上限或下限（单）报警或者上限和下限（双）报警?？梢酝ü辞懊姘迳系腣iew（查看）按键查看设定值。当报警触发时，前面板上的指示灯变亮，红色指示单报警，红色／黄色指示双报警。
借助其多种输入选件，DP462系列具备在多达6个相同类型的传感器输入之间切换的能力?？纱忧懊姘褰咏囊桓鲂⌒托厥拐庵址奖愕氖淙爰淝谢怀晌质?。传感器通过一个位于仪器后部的卡装式接线盒连接。现场修改DP460基本型号及添加多输入板（DP460- 206或DP460-403）很容易。
支架转接板可使DP460系列指示器轻易地安装到标准483 mm (19")仪器支架上。提供有四种款式，用于安装1个、2个、3个或4个指示器。
规格:
显示屏： 4位数字、7段式红色/
橙色LED，14.2 mm (0.56")高
重复性： ±1个计数
温度稳定性
零位： 1 µV/°C
量程： 读数的0.01%/°C
工作电源： 可选115/230 Vac (±10%)，50 ~ 60 Hz，400 Hz
噪声抑制
NMRR： 60 dB @ 50/60 Hz
(±0.1 Hz）
CMRR： 120 dB @ 50/60 Hz
(±0.1 Hz，250非平衡）
过载?；ぃǖ缭聪叩浇拥兀?/b> 跨输入，热电偶达到250 Vac/dc，
V+到V- RTD达到62 Vac/dc持续
1分钟，V+或I-
环境条件范围
工作温度： 5 ~ 45°C
(41 ~ 113°F)
存放温度： -40 ~ 65°C
(-40 ~ 149°F)
湿度： 相对湿度< 80%，
无冷凝
报警继电器触点额定电流 5 A @ 120 Vac（非电感负载），
C型(SPDT)
壳体： 一体式，黑色塑料，螺钉接线端
壳体： 40（高） x 90（宽） x 13 mm（厚） (1.57 x 3.54 x 5.35")
前盖： 48 x 96 mm (1.89 x 3.78")
面板开孔： ⅛ DIN，45 x 92 mm (1.77 x 3.62")
重量： 454 g (1 lb)
DP460-T和DP460-R
输入阻抗： 热电偶、20 MΩ RTD，16.9 kΩ
RTD： 16.9 kΩ + V + 输入 – I输入
RTD引线误差： 激励电流为150 µA
时，V+和V-引线中存在40 mΩ/Ω等阻，V+和V-引线中存在1 Ω/Ω不平衡
热电偶参比端： 内部自动，
0.03%°C/°C，5 ~ 45°C
(41 ~ 113°F)
开路检测： 高标度 = 50 nA
数据点更新速率： 标称每秒2次（1°读数）；
标称每秒1次（0.01°读数）
多输入选件
精度： 仪器精度
增加±0.5°C/±1°F
DP460-E和DP460-V
读取速率： 标称每秒2次
输入阻抗：
电压：1 MΩ，电流： 5 Ω
激励： DP460-E：
内置10 Vdc (±5%)，30 mA
DP460-S
显示标定量程： -999 ~ 9999
精度：
0 ~ 5 mV/V： 灵敏度≤2 µV/计数时，为读数的 ±0.02%，±1次计数；
灵敏度 =2 µV/计数时，为读数的0.02%，±4 次计数
0 ~ 50 mV/V： 灵敏度= 20 V/计数 为读数的±0.02%，±1次计数；
灵敏度=20 µV/计数时，为读数的±0.02%，±4次计数
