CNi16 应变PID控制器
名称：仪器附件及传感器
品牌：
型号：
简介：OMEGA CNi16是常用的116 DIN (48 mm2)尺寸的控制器。它配备单显示屏（CNi16型号）或双显示屏（CNi16D型号），可显示设定值和过程值。CNi16显示屏可进行编程，能够针对任何设定值或报警值在绿色、琥珀色和红色之间...
申请服务
- 产品介绍

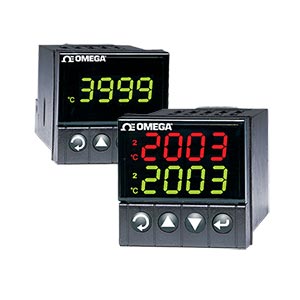

OMEGA® CNi16是常用的1⁄16 DIN (48 mm2)尺寸的控制器。它配备单显示屏（CNi16型号）或双显示屏（CNi16D型号），可显示设定值和过程值。CNi16显示屏可进行编程，能够针对任何设定值或报警值在绿色、琥珀色和红色之间更改颜色。CNi16是首款将RS232和RS485通讯选件集于一身的1⁄16 DIN控制器，它兼备MODBUS®串口协议和简单的OMEGA® ASCII协议。当然，CNi16还是第一款能够直接连接以太网并且具备嵌入式Web服务器的1⁄16 DIN 控制器。OMEGA®通过CD-ROM为iSeries控制器提供免费的组态和数据采集软件，同时还在Web上提供了这些软件以供下载。
CNi16壳体具有NEMA 4 (IP65)级前盖。电子元件可通过前面板拆卸。
规格:
通用温度和过程输入
（DPi/CNi型号）
精度： ±0.5°C温度；读数的0.03%
分辨率： 1°/0.1°；10 µV过程
温度稳定性：
RTD： 0.04°C/°C
热电偶 @ 25°C (77°F)： 0.05°C/°C
冷端补偿
过程： 50 ppm/°C
NMRR： 60 dB
CMRR： 120 dB
模数转换 双斜率
读取速率： 每秒3个采样
数字滤波器： 可编程
显示屏： 4位数字9段式LED，10.2 mm (0.40")；i32、i16、i16D、i8DV，21 mm (0.83")；i8，10.2 mm (0.40") 和21 mm (0.83"))；i8DH，用于显示过程变量、设定值和温度单位的红色、绿色和琥珀色三种可编程颜色
输入类型： 热电偶、RTD、模拟电压、模拟电流
热电偶导线电阻： 最大100 Ω
热电偶类型(ITS 90)： J、K、T、E、R、S、B、C、N、L (J DIN)
RTD输入(ITS 68)： 100/500/1000 Ω Pt传感器，2、3或4线；0.00385或0.00392曲线
电压输入： 0 ~ 100 mV，0 ~ 1V，0 ~ 10 Vdc
输入阻抗： 100 mV为10 MΩ，1或10 Vdc为1 MΩ
电流输入： 0 ~ 20 mA（5 Ω负载）
配置： 单端
极性： 单极性
阶跃响应： 99.9%处为0.7 s
小数点选择：
温度： 无、0.1
过程： 无、0.1、0.01或0.001
设定值调节： -1999 ~ 9999计数
量程调整： 0.001 ~ 9999计数
偏移量调节： -1999 ~ 9999
激励（通讯功能未附带）： 24 Vdc @ 25 mA（未向低功率选件提供）
通用应变和过程
输入（DPiS/CNiS型号）
精度： 读数的0.03%
分辨率： 10/1µV
温度稳定性： 50 ppm/°C
NMRR： 60 dB
CMRR： 120 dB
模数转换： 双斜率
读取速率： 每秒3个采样
数字滤波器： 可编程
输入类型： 模拟电压和电流
电压输入： 0 ~ 100 mVdc、-100 mVdc ~ 1 Vdc、0 ~ 10 Vdc
输入阻抗： 100 mV为10 MΩ；1V或10 Vdc为1MΩ
电流输入： 0 ~ 20 mA（5 Ω负载）
线性化点： 最多10个
配置： 单端
极性： 单极性
阶跃响应： 99.9%处为0.7 s
小数点选择： 无、0.1、0.01或0.001
设定值调节： -1999 ~ 9999计数
量程调整： 0.001 ~ 9999计数
偏移量调节： -1999 ~ 9999
激励（可选代替通讯功能）： 5 Vdc @ 40 mA；10 Vdc @ 60 mA
控制
动作： 反作用（加热）或直接作用（冷却）
模式： 时间和振幅比例控制；可选手动或自动PID、比例、比例加积分、比例加微分和抗重置饱和以及开／关
速率： 0 ~ 399.9秒
复位： 0 ~ 3999秒
周期： 1 ~ 199 s；对于开／关控制，设置为0
增益： 量程的0.5 ~ 100%；设定值1或2
阻尼： 0000 ~ 0008
恒值： 00.00 ~ 99.59 (HH:MM)或OFF
斜坡到设定值： 00.00 ~ 99.59 (HH:MM)或OFF
自动调谐： 由操作人员通过前面板启动
控制输出1和2
继电器： 250 Vac或30 Vdc @ 3 A（电阻性负载)；可针对on/off、PID及斜坡和恒值配置
输出1： SPDT，可配置为报警2输出
输出2： SPDT，可配置为报警2输出
SSR： 20 ~ 265 Vac @ 0.05 ~ 0.5 A（电阻性负载）；连续
DC脉冲： 非隔离；10 Vdc @ 20 mA
模拟信号输出（仅限输出1）： 非隔离，比例0 ~ 10 Vdc或0 ~ 20 mA；最大500 Ω
网络和通讯
以太网： 标准规范IEEE 802.3 10 Base-T
支持的协议： TCP/IP、ARP、HTTPGET
RS232/RS422/RS485： 可从菜单中选择；ASCII和Modbus协议均可从菜单中选择；编程范围为300~19.2 Kb；完整的可编程设置功能；发送电流显示、报警状态、最?。畲?、实际测得输入值和状态的程序
RS485： 寻址范围0 ~ 199
接线方式： 螺钉接线端
报警1和2（可编程）
类型： 与输出1和2相同
操作： 上限／下限、上／下、带、锁定／解锁，?？１蘸凸蹋?；前面板配置
模拟信号输出（可编程）： 非隔离，重传0 ~ 10 Vdc或0 ~ 20 mA，最大500 Ω（仅限输出1）；满足以下条件时精度为满量程的± 1%：输入未标定为输入满量程的1%以下，模拟信号输出未标定为输出满量程的3%以下
通用
工作电源： 90 ~ 240 Vac ±10%，50 ~ 400 Hz*；110 ~ 375 Vdc，同等电压
低电压电源选项： 24 Vac**，i/8、i/16、1/32为12 ~ 36 Vdc；CNi8DH、CNi8DV、CNi16D为来自合格的、获得安全认证厂商的20 ~ 36 Vdc电源
隔离
电源与输入／输出： 2300 Vac（依据1分钟测试）
对于低压电源选项： 1500 Vac（依据1分钟测试）
电源与继电器／SSR输出： 2300 Vac（依据1分钟测试）
继电器／SSR与继电器／SSR输出： 2300 Vac（依据1分钟测试）
RS232／485与输入／输出： 500 Vac（依据1分钟测试）
环境条件：
所有型号： 0 ~ 55°C (32 ~ 131°F)90%相对湿度，无冷凝
CNi8DV、CNi8DH、CNi16D： 0 ~ 50°C (32 ~ 122°F)，90%相对湿度，无冷凝（仅适用于UL型号）
防护等级：
CNi32、CNi16、CNi16D、CNi8C：NEMA 4X/Type 4 (IP65)等级前盖
CNi8、CNi8DH、CNi8DV： NEMA 1/Type 1等级前盖
认证： UL、C-UL、CE（依据EN61010- 1:2001）
外形尺寸
i/8系列： 48（高） x 96（宽）x 127 mm（厚）(1.89 x 3.78 x 5")
i/16系列： 48（高） x 48（宽）x 127 mm（厚）(1.89 x 1.89 x 5")
i/32系列： 25.4（高） x 48（宽）x 127 mm（厚）(1.0 x 1.89 x 5")
面板开孔
i/8系列： 45（高） x 92 mm（宽）(1.772 x 3.622")，⅛ DIN
i/16系列： 45 mm (1.772")方形，1⁄16 DIN
i/32系列： 22.5（高） x 45 mm（宽）(0.886 x 1.772")，1⁄32 DIN
重量
i/8系列： 295 g (0.65 lb)
i/16系列： 159 g (0.35 lb)
i/32系列： 127 g (0.28 lb)
