TSI 9920Q型家用电冰箱微电脑式温控电气实训考核装置
名称：教育实验实训装置
品牌：
型号：
简介：TSI 9920Q型家用电冰箱微电脑式温控电气实训考核装置是根据《中华人民共和国教育行业标准（制冷和空调运用与维修专业仪器设备配备标准）》，教育部“振兴21世纪职业教育课程改革和教材建设规划”的教学要求，结合生产实际和职业岗位的技能要求，按...
申请服务
- 产品介绍
一. TSI 9920Q型家用电冰箱微电脑式温控电气实训考核装置概述：
TSI 9920Q型家用电冰箱微电脑式温控电气实训考核装置是根据《中华人民共和国教育行业标准（制冷和空调运用与维修专业仪器设备配备标准）》，教育部“振兴21世纪职业教育课程改革和教材建设规划”的教学要求，结合生产实际和职业岗位的技能要求，按照职业学校的教学和实训要求研制和开发的产品。
TSI 9920Q型家用电冰箱微电脑式温控电气实训考核装置适合高等职业学校、中等职业学校的电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空气调节技术与运用》等课程的教学与实训。

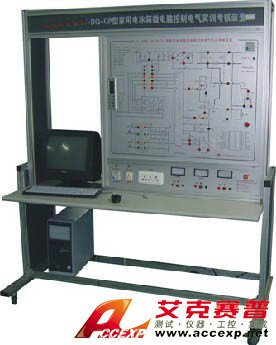

TSI 9920Q型家用电冰箱微电脑式温控电气实训考核装置采用真实家用电冰箱微电脑式温控电气为实训考核对象，可使学员能够真正地学到相应的技术技能，装置由台架、电源控制台、控制电路检测板三部分组成。 适合制冷及相关专业初、中级工的职业技能鉴定及考核。
二.TSI 9920Q型家用电冰箱微电脑式温控电气实训考核装置技术规格参数:
1. 电源： AC 220V±10% 50Hz
2. 额定输入功率： 200W
3. 额定输入电流： 1A
4. 外形尺寸 1580mm×800mm×1800mm
5. 安全?；ぃ?具有过压、过流、过载、漏电?；ご胧?，符合国家相关标准
6. 环保： 材料选用符合国家相关环保标准
7．整机功耗：350W
三. TSI 9920Q型家用电冰箱微电脑式温控电气实训考核装置功能特点:
该装置采用风冷式电冰箱微电脑电气控制为考核对象并加有相应的故障检测点，配以真实控制电路板，学生通过考核板上的电路图及由智能化实训考核系统进行设故，用仪表在检测点上进行检测直接找相应的故障点，并排除故障，从而使学生熟练掌握电冰箱微电脑电气控制的基本原理及维修技术。
四.TSI 9920Q型家用电冰箱微电脑式温控电气实训考核装置实训项目:
1. 电源断路故障
2. 保险丝FU1断路故障
3. 变压器次级线圈断路故障
4. 整流输出断路故障
5. 7805芯片输出断路故障
6. 冷藏室电位器损坏故障
7. 冷冻室电位器损坏故障
8. 门开关损坏故障
9. VT2三极管基极损坏故障
10. VT2三极管集电极损坏故障
11. VT1三极管基极损坏故障
12. VT1三极管集电极损坏故障
13. 冷藏室触点断路故障
14. 压缩机主触点断路故障
15. 过载?；ざ下饭收?/div>
16. 压缩机运行绕组断路故障
五、TSI 9920Q型家用电冰箱微电脑式温控电气实训考核装置考核方式:
该装置的考核有三种方式可供选择：
1、开关设置故障，学生用手写回答问题；
2、计算机设置故障，学生用答题器回答问题；
3、计算机设置故障，学生用计算机回答问题。
学?？筛葑约旱氖导是榭鲅≡褚恢挚己朔绞?。
六.TSI 9920Q型家用电冰箱微电脑式温控电气实训考核装置设备配置:
1 实训台架 1580*800*1800 1 台
2 检测面板 930×730mm 1 块
3 冰箱微电脑控制板 1 块
4 冰箱操作屏 1 块
5 单相漏电开关 D47CE-32 1P16A 1 个
6 风扇电机 1 个
7 指示灯 3 只
8 门开关 1 个
9 电位器 WXФ3-13 10K 47K 2 只
10 故障板 2 块
11 通信板 1 块
12 通讯线 1 根
