TSI 813型机械设计基础示教陈列柜
申请服务
- 产品介绍

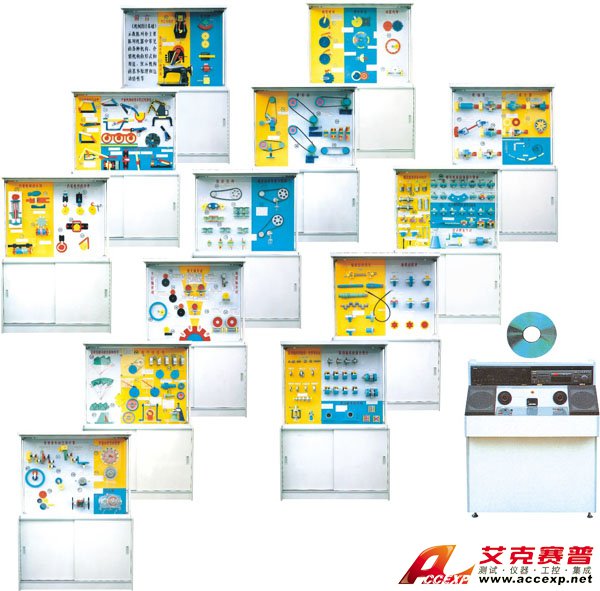

TSI 813型机械设计基础示教陈列柜是根据教育部高职高专规划教材设计的电化教学设备。TSI 813型机械设计基础示教陈列柜共分十三个柜和一个电脑控制台，并配有一台功率放大器，VCD机和激光片，声控同步演示，采用单独驱动由电子设备控制演示，可由VCD控制顺序自动运行讲解；又能根据教材，教学需要而?？厝我庋≡窠械ザ姥菔?。模型材料采用进口有机板和硬聚氯；板面附有必要的图表和文字说明，演示形象逼真，运行可靠，制作工艺美观，TSI 813型机械设计基础示教陈列柜可提高教学效果，节约学时，是一套现代机化械课程教学应用实验设备。
| 第一柜 | 机器的组成及特征 |
| 单缸内燃机、颚式破碎机、缝纫机、运动副（转动副、移动副、平面高副） | |
| 第二柜 | 平面连杆机构 |
| 五杆铰链机构、曲柄滑块机构、大筛机构、铰链机构、铰链四杆机构、搅拌机、惯性筛机构、机车车辆机构、鹤式起重机、转动导杆机构（牛头刨床主运动机构、小型刨床）曲柄摇块机构、曲柄移动导杆机构、双转块机构、双滑块机构、曲柄摇杆机构的极位夹角、有急回特性的机构、夹紧机构 | |
| 第三柜 | 凸轮机构 |
| 内燃机配气机构、靠模车削机构、自动送料机构、分度转位机构、力锁合凸轮（靠重力、弹簧力）、形锁合凸轮（沟槽凸轮、等宽凸轮、兴轭凸轮） | |
| 第四柜 | 间歇运动机构 |
| 棘轮机构、双动式棘轮机构（钩头双动式棘爪、直头双动式棘爪）双向棘轮机构、槽轮机构、内啮合槽轮机构、空间槽轮机械、六角车床上的槽轮机构、外啮合不完全齿轮机构、内啮合不完全齿轮机构、凸轮式间歇运动机构 | |
| 第五柜 | 带传动 |
| 平带传动（张紧轮装置）、 V 带传动、（带定期张紧紧装置、滑道式）、 V 带传动（带定期张紧装置，摆架式）、 V 带传动（带的自动张紧装置）、园型带传动（张紧轮装置）、同步带传动、 V 带轮的结构 4 种 | |
| 第六柜 | 螺纹联接和螺旋传动 |
| 螺纹的牙型（三角形、矩形、梯形、锯齿形）、螺纹的旋向（右旋、左旋）、螺纹的线数，螺距和导程、螺栓联接、双头螺栓联接、螺钉联接、紧定螺钉联接、常用标准螺纹联接件（六角头螺栓、螺柱、螺钉、紧定螺钉、六角螺母、垫圈）、常用的防松方法（弹簧垫圈、对顶螺母、尼龙圈锁紧螺母、槽形螺母和开口销、圆螺母用带翅垫片、止动垫片、冲点法防松、粘合防松、永久防松、串联钢丝）承受横向载荷的减载装置（用减载销、用减载套筒、用减载键）、螺栓承受偏心载荷、凸台与沉头座的应用、斜面垫圈的应用、受横向载荷的螺栓组联接、改善螺纹牙间载荷分布、柔性螺栓、螺母下装弹性元件、金属垫片和密封环密封、螺旋千斤顶、机床刀架进给机构、插管式外循环滚动螺旋 | |
| 第七柜 | 螺纹联接和螺旋传动 |
| 链传动、齿形链、滚子链、双排滚子链、滚子链接头型式（ A 、 B 、 C ）、链轮结构（ A 、 B 、 C ）、链传动的张紧（ A 、 B ） | |
| 第八柜 | 齿轮传动 |
| 外啮合直齿圆柱齿轮传动、内啮合直齿圆柱齿轮传动、齿轮齿条传动、外啮合斜齿圆柱齿轮传动、人字齿轮传动、传递相交轴运动（直齿锥齿轮传动、斜齿锥齿轮传动、曲线齿齿轮传动）、传递交错轴运动（蜗杆蜗轮） | |
| 第九柜 | 齿轮的基本性质 |
| 齿轮各部分的名称和符号、渐开线的形式、正确啮合条件、仿开法切制齿轮、展成法切制齿轮、轮齿折断、齿面点蚀、齿面磨损、齿面胶合、渐开线曲面形成、斜齿条的压力角、斜齿圆柱齿轮的受力分析、圆锥齿轮的受力分析、齿轮轴、实体式齿轮、腹板式圆柱圆锥齿轮、铸造轮辐式圆柱齿轮 | |
| 第十柜 | 齿轮系 |
| 定轴齿轮系（ A 、 B ）、平面行星齿轮第（ A 、 B ）、空间行星齿轮系、行星减速器中的齿轮系、可变向的齿轮系、汽车后桥差速器、摆线针轮传动机构、谐波齿轮传动、减速器 | |
| 第十一柜 | 轴和轴毂联接 |
| 传动轴、直轴（光轴、阶梯轴、空心轴）、曲轴、挠性钢丝轴、圆螺母定位、弹性档圈固定、紧定螺钉固定、压板轴端固定装置、平键联接、导向平键联接、楔键联接、半圆键联接、花键联接 | |
| 第十二柜 | 轴承 |
| 滚动体的种类、调心球轴承、调心滚子轴承、圆锥滚子轴承、推力球轴承、深沟球轴承、角接触球轴承、圆柱滚子轴承、轴承的直径系列、内圈轴向固定的常用方法、外圈轴向锁紧方法、全固式支承、固游式支承、整体式径向滑支轴承、部分式径向滑动轴承、油孔、油沟 | |
| 第十三柜 | 其它常用零部件 |
| 套筒联轴器、凸缘联轴器、万向联轴器、齿轮联轴器、弹性套柱销联轴器、弹性柱销联轴器、牙嵌式离合器、磨擦离合器、牙嵌式安全离合器、滚柱式超越离合器、圆截面压缩弹簧、圆截面拉伸、盘簧、板弹簧、圆截面扭转弹簧 | |
