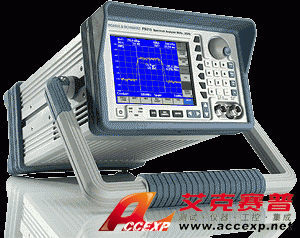

Rohde&Schwarz FS315频谱分析仪
名称：频谱分析仪
品牌：
型号：
简介：Rohde&Schwarz FS315频谱分析仪内置了跟踪源，因此可以进行标量传输和反射测量。Rohde&Schwarz FS315频谱分析仪还可以让用户设定一个频率偏移（offset），这样就可以测试一些频率转换器件（如混频器），偏移值可...
申请服务
- 产品介绍
Rohde&Schwarz FS315频谱分析仪内置了跟踪源，因此可以进行标量传输和反射测量。Rohde&Schwarz FS315频谱分析仪还可以让用户设定一个频率偏移（offset），这样就可以测试一些频率转换器件（如混频器），偏移值可以从0Hz到3GHz之间设置。
R&S FS315频谱仪还可以用于测量电场强度。使用随机附送的软件，用户可以编辑多达10组转换因子（Transducer）列表。对于一套完整的测量系统，那些单个的转化因子可以累积为一个修正系数，成为一个转化因子套件。这样的系统可能会包括，例如：天线，各种电缆和放大器。
◆ 频率范围从9 kHz 到3 GHz 分辨率带宽：200 Hz 到1MHz
◆ 支持Sample, max-/ minpeak, average和RMS检波器
◆ 显示平均本地噪声：-115dBm (300 Hz RBW)
◆ 测量不确定度：<1.5 dB，典型0.7dB
◆ 最大输入功率：+33dBm
◆ 支持信道功率、TDMA功率、占用带宽（OBW）、回波损耗、传输特性、三阶互调截断点（TOI）和频率计功能
◆ 9KHz到3GHz的跟踪源
◆ 跟踪源的偏移值（offset）可以从0Hz到3GHz之间设置
◆ 支持USB接口
Rohde&Schwarz FS315频谱分析仪特点
1）较高的测量精度：FS300的单边带相位噪声为-90 dBc (1 Hz)，无互调动态范围大于70dB（TOI > 5 dBm），显示平均本地噪声典型值-120dBm (300 Hz RBW)，测量不确定度：<1.5 dB。
由于显示平均本地噪声典型值-120dBm (300 Hz RBW)，即使很微弱的信号，也可以比较可靠的检测到，这对测量谐波和杂散有重要的意义。较高的无互调动态范围，也就意味着在这个范围内，仪器自身产生的杂散几乎为零，这对于需要高动态范围的测量情况很有意义（例如同时测量一个大信号和一个小信号）。测量轨迹点的电平不确定度小于1.5dB，在这种价位上，这个精度是其他产品无法比拟的，也是测量准确的基本保证。
2）分辨率带宽：200 Hz 到1MHz
FS300内置16种数字分辨率带宽滤波器，可以适合多种测试任务。大带宽适合于快速、整体测试任务，而小带宽者提供更细的频率分辨率和更低的本地噪声。FS300则可以满足各种任务。
3）频率计数器分辨率：1Hz
由于内置了频率计数器，而且可以在全频段范围内，提供1Hz的分辨率，因此用户无需再购买单独的频率计。
4）最大输入功率：+33dBm
Rohde&Schwarz FS315频谱分析仪能承受的最大输入功率比一般仪器高，输出功率高达2W的移动电话可以直接连接到FS300上测试，而不需要外部的衰减器。
5）友好的用户界面
基于菜单引导式的用户界面，即使没有受过培训的用户也可以很快地进行测量。菜单的结构简洁明了，不同菜单之间切换非常方便。熟悉Rohde & Schwarz频谱仪产品的用户可以很容易找到他们需要的菜单。高亮度的TFT液晶显示器，分辨率为320x240，即使在外部有强光照射时，也可以从不同的角度方便的从屏幕上读取数据。
4）支持USB远程控制
FS300的另一个新特点是支持USB远程控制。即使仪器在工作时，用户仍然可以热插拔USB接口，这是最早采用USB远程控制的测试仪表。在仪器处于无法操作的状态下（例如在屏蔽箱内），使用USB接口可以方便的控制仪器。FS300配备了兼容Windows(2000/XP)的驱动程序，而且还随机附送可以远程控制、记录、存取数据的软件包。
5）体积小巧便于安装、携带
R&S FS300体积小巧，结实耐用。无论放在桌面还是装在测试架上，FS300都可以节省很多空间。在一个19英寸的机柜里，可以并排放两个台FS300?？傻鹘诘陌咽?，使得FS300非常便于携带，可以移动并固定到任意角度，用把手作为支撑物，屏幕可以调节为任何角度，便于在液晶屏幕上读数。并且可以拆下来，进一步减少占地面积。
6）快速的屏幕刷新率
高到每秒10帧的刷新率，保证测量结果的平滑显示，被测件调整之后的结果可以快速的在屏幕上显示出来，为研发和生产节约了大量时间。
7）丰富的测试功能
Rohde&Schwarz FS315频谱分析仪提供多种测量和标记点（Marker）功能，提供两个基本标记点和一个相对标记点（delta Marker）?；颈昙堑憧梢宰魑慰嫉阒糜诨ù?，而相对标记点可以置于谐波位置，两者的差值即为谐波抑制比。这些标记点还可以设置为噪声显示模式，显示噪声功率密度。信号的n dB带宽（例如3dB带宽或6dB带宽），也可以方便的用FS300测试。
8）内置存储器用于记录设置和轨迹线
R&S FS300内部存储器可以保存5条轨迹线和10组设置，常用设置可以快速调出，不需要频繁设置参数。这也可以防止误设置。内部存储的轨迹线可以在以后的任何时刻调出分析或打印。
