Agiltent E5052B 信号源分析仪
名称：频谱分析仪
品牌：
型号：
简介：E5052B 10 MHz 至 7 GHz 信号源分析仪具备多种增强型性能特征（部分已在上述的关键特性中列入）。而且它可以提供世界上最高的吞吐量、对高频率信号源的 VCO 或其他类型进行表征的最佳可用性，以及对高速数据通信系统中的时钟抖动评...
申请服务
- 产品介绍
E5052B 10 MHz 至 7 GHz 信号源分析仪具备多种增强型性能特征（部分已在上述的关键特性中列入）。而且它可以提供世界上最高的吞吐量、对高频率信号源的 VCO 或其他类型进行表征的最佳可用性，以及对高速数据通信系统中的时钟抖动评估。,和 E5053A 配合使用，E5052B 的频率范围最高可以达到 26.5 GHz；与 E5053A 外加 Agilent 11970 系列混频器一起使用，则可高达 110 GHz。,E5052B SSA 应用范围非常广泛，包括：射频/uW/mmW 振荡器、VCO、系统参考时钟、LAN ?？?、高速计时?？?、SerDes 芯片和高速数据转换器（ADC/DAC）。
E5052B 信号源分析仪主要特性与技术指标
频率范围
RF 输入频率范围：10 MHz 至110 GHz (SSA Frequency Selection Guide)
分析偏置频率范围：1 Hz 至 100 MHz
使用超低本底噪声和交叉关联方法来测量相位噪声
频率瞬时捕获范围：窄带高达 80 MHz，宽带高达 4.8 GHz
噪声测量功能
使用超低本底噪声和交叉关联方法来测量相位噪声
无需改变 RF 连接即可测量 AM 噪声和相位噪声
从 1 Hz 到 100 MHz 的基带噪声测量
实时模式中扫宽高达 15MHz 的频谱监测
分析功能
可随时对频率、相位和功率同时进行瞬时测量
利用视频触发功能捕获不可预知的频率变化

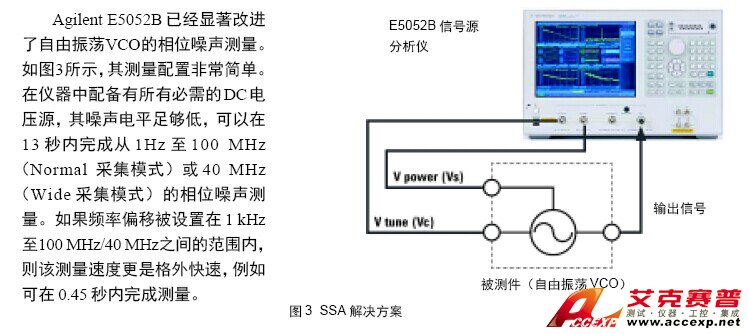

使用出色的低噪声直流电源进行全面的 VCO 表征（频率/功率/直流电源电流随 Vc 和 Vs 变化的关系）
具有 fs 分辨率的时钟抖动测量
E5052B 信号源分析仪主要特性与技术指标
频率范围
RF 输入频率范围：10 MHz 至110 GHz (SSA Frequency Selection Guide)
分析偏置频率范围：1 Hz 至 100 MHz
使用超低本底噪声和交叉关联方法来测量相位噪声
频率瞬时捕获范围：窄带高达 80 MHz，宽带高达 4.8 GHz
噪声测量功能
使用超低本底噪声和交叉关联方法来测量相位噪声
无需改变 RF 连接即可测量 AM 噪声和相位噪声
从 1 Hz 到 100 MHz 的基带噪声测量
实时模式中扫宽高达 15MHz 的频谱监测
分析功能
可随时对频率、相位和功率同时进行瞬时测量
利用视频触发功能捕获不可预知的频率变化
使用出色的低噪声直流电源进行全面的 VCO 表征（频率/功率/直流电源电流随 Vc 和 Vs 变化的关系）
具有 fs 分辨率的时钟抖动测量
