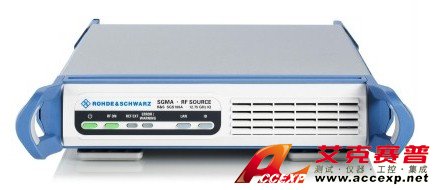

R&S SGS100A 射频信号源
名称：信号发生器
品牌：
型号：
简介：德国罗德与施瓦茨公司RS SGS100A 射频信号源是为满足自动化测试系统需求而设计的射频源，该仪器可以作为一个连续波源或具有完整I/Q调制功能的矢量信号发生器使用。作为矢量信号发生器使用时，输出频率可达12.75GHz，可覆盖基本的数字信...
申请服务
- 产品介绍
德国罗德与施瓦茨公司R&S SGS100A 射频信号源是为满足自动化测试系统需求而设计的射频源，该仪器可以作为一个连续波源或具有完整I/Q调制功能的矢量信号发生器使用。作为矢量信号发生器使用时，输出频率可达12.75GHz，可覆盖基本的数字信号?？梢杂美吹弊髂芰榛钆渲玫谋菊?，也可以根据移动通信标准来做干扰测试。
R&S SGS100A主要特点
• 市面上尺寸最小的综合性矢量信号发生器，为系统节省空间
• 得益于非常短的频率和电平设置时间（PCIe总线典型值为280 μs），因而具备很高的测试速度
• 卓越的射频性能
• 最大输出功率+22 dBm可以补偿固有损耗
• 闭环自动功率控制使连续波和I/Q模式均具有极佳的可重复性
• 高达12.75GHz输出频率使其具有广泛的适用性
• 高可靠性的无磨损电子式衰减器
• 仪器成本和维护成本都比较低
专注于ATE信号源
• 市面上尺寸最小的综合性矢量信号发生器，只有1HU，½ 19"，节省测试系统空间。
• 通过PCIe总线具有极快的设置时间和高的数据吞吐量
通过PCIs总线测量的10000个频率设置时间的柱状图，典型设置：AUTO
• 最大输出功率+22 dBm（加R&S®SGS-B26电子式步进衰减器选件）可以补偿固有损耗
加R&S®SGS-B26电子式步进衰减器选件的最大可用连续波输出功率测量（测量值）典型设置：AUTO
• 可选的无磨损电子式衰减器频率可达12.75GHz
小封装、高性能
• 高电平线性度和可重复性利于持续测试
振幅为10.55dB的3GPP TM1/64信号的电平线性度；不同的颜色代表不同的射频频率（测量值）。
• 低SSB相位噪声，典型值：-130dBc（20 kHz载波偏置，f = 1 GHz, 1 Hz测量带宽）
加R&S®SGS-B1 内部OCXO选件的SSB相位噪声（测量值）
• 可选择的高稳参考振荡器可以很容易的满足测试系统标准
最低的成本投入
• 极低的仪器成本
• 简单的标准化设计节省维修时间，减少测试系统的不正常工作时间
• 长的校准间隔周期利于减少维护成本
