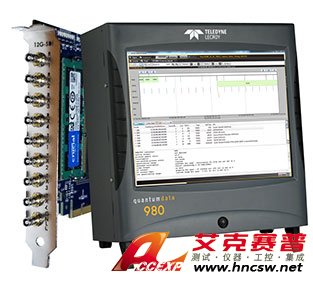

LeCroy力科 980 12G-SDI视频发生器/协议分析仪?？?/p>
名称：协议分析仪
品牌：
型号：
简介：LeCroy力科 980 12G-SDI视频发生器/协议分析仪?？橹С窒乱淮悴ゼ嗍悠?，转换设备以及高达12G-SDI的信号源的视频和音频功能测试。该?？榕浔噶怂模?）个支持12G-SDI的输出端口?？梢跃酆鲜涑龆丝?，以进行双链路HD-SD...
申请服务
- 产品介绍
LeCroy力科 980 12G-SDI视频发生器/协议分析仪?？樘峁?00多种标准视频定时和300种测试HDTV所需的测试模式。该?？榫哂幸桓鯨PCM正弦波发生器，可以将其配置为输出用户定义的采样率，位深度，幅度和频率。
您可以使用格式列表编辑器和图像列表编辑器配置格式定时和测试图案的列表。这些便捷的工具有助于在测试过程中快速访问。该?？樘峁┝烁袷奖嗉?，用于创建自定义格式计时或快速修改现有计时以进行测试。
可选的分析仪功能由SDI输入端口提供。分析仪功能使您可以实时查看传入的视频，并在状态栏中查看基本视频参数。您还可以监视音频，音频通道状态位，并且可以通过980的SPDIF连接器弹出音频以进行外部监视。该分析仪还使您可以实时查看传入的辅助数据。
LeCroy力科 980 12G-SDI视频发生器/协议分析仪?？榭梢酝ü赑C的980 GUI管理器或在980本身上运行的嵌入式980 GUI管理器进行控制。980B / 980R内置彩色触摸屏提供了用于控制仪器的图形用户界面（GUI），当您使用后续版本中可用的?？榭裳》治鲆枪δ苁?，将使您能够以实时模式查看传入的视频和元数据。
LeCroy力科 980 12G-SDI视频发生器/协议分析仪?？楣δ芎陀诺?/h3>
LeCroy力科 980 12G-SDI视频发生器/协议分析仪?？楣δ芎陀诺?/h3>
视频生成器功能：
●视频模式测试–使用600多种标准格式测试广播监视器的SDI输入，以确保它可以呈现视频测试模式。支持300多种视频模式。使用用户友好的格式编辑器创建自己的自定义格式。滚动位图图案以测试运动伪影。创建自定义测试模式列表和自定义格式列表以方便测试。
●单链路格式-使用支持12G-SDI的输出来测试下一代广播监视器。
●双链路格式–为双链路HD-SDI格式聚合两（2）个SDI输出端口。
●四重链接格式-为四重链接3G-SDI格式汇总所有四（4）个SDI输出端口。
●同步锁相-使用支持SD格式的黑色突发或使用HD格式的三级同步来同步支持12G-SDI的输出端口，以实现内部同步。
●音频测试–发送音频LPCM正弦波音调。设置音频参数，例如采样率，位深和声道。
●有效负载ID编辑器–使用有效负载ID编辑器，您可以配置有效负载ID，以在传出视频流上传输。
视频分析仪功能：
●实时视频监控–您可以在“实时”模式下在980嵌入式显示器上查看传入的视频。顶部的状态栏使您可以查看传入流的基本视频参数。
●单链路格式-使用支持12G-SDI的输入来测试下一代广播监视器。
●双链路格式–为双链路HD-SDI格式聚合两（2）个SDI输入端口。
●Quad Link格式-将所有四（4）个SDI输入端口聚合为Quad link 3G-SDI格式。
●监视辅助数据–您可以在“实时”窗口中监视辅助数据流。
●音频监视–您可以在实时窗口中或通过980 SPDIF输出端口进行路由来监视传入的音频流。然后，可以使用外部SPDIF音频分析器来听音频监视音频并查看音频参数，例如通道数，采样率和位深度。您还可以实时查看音频通道状态位。
规格参数
980个12G-SDI接口（输出）
●输出连接器：四（4）个微型母BNC输出端口。仅端口1可用于单链路。
●最大数据传输率：12G-SDI，Quad 3G-SDI。
●视频编码/采样模式：RGB，YCbCr 4：4：4和4：2：2。
●颜色深度：24位颜色。
●比色法：ITU-R BT.601-5，ITU-R BT.709-5，ITU-R BT.2020。
●音频格式：LPCM，48kHz采样率，24位，2通道和16通道。
●Genlock：连接器微型母BNC；格式：黑色连拍和三级。
980个12G-SDI接口（输入）
●输入连接器：四（4）个微型BNC母输入端口。仅端口1可用于单链路。
●最大数据传输率：12G-SDI，Quad 3G-SDI。
●视频编码/采样模式：RGB，YCbCr 4：4：4和4：2：2。
●颜色深度：24位颜色。
●比色法：ITU-R BT.601-5，ITU-R BT.709-5，ITU-R BT.2020。
●音频格式：LPCM，48kHz采样率，24位，2通道和16通道。
规格参数
980个12G-SDI接口（输出）
●输出连接器：四（4）个微型母BNC输出端口。仅端口1可用于单链路。
●最大数据传输率：12G-SDI，Quad 3G-SDI。
●视频编码/采样模式：RGB，YCbCr 4：4：4和4：2：2。
●颜色深度：24位颜色。
●比色法：ITU-R BT.601-5，ITU-R BT.709-5，ITU-R BT.2020。
●音频格式：LPCM，48kHz采样率，24位，2通道和16通道。
●Genlock：连接器微型母BNC；格式：黑色连拍和三级。
980个12G-SDI接口（输入）
●输入连接器：四（4）个微型BNC母输入端口。仅端口1可用于单链路。
●最大数据传输率：12G-SDI，Quad 3G-SDI。
●视频编码/采样模式：RGB，YCbCr 4：4：4和4：2：2。
●颜色深度：24位颜色。
●比色法：ITU-R BT.601-5，ITU-R BT.709-5，ITU-R BT.2020。
●音频格式：LPCM，48kHz采样率，24位，2通道和16通道。
