LeCroy力科 Voyager M3x USB协议分析仪
名称：协议分析仪
品牌：
型号：
简介：Voyager M3x是Teledyne LeCroy的第7代USB分析仪平台，可在高达5 Gb / s的数据速率下提供100％准确的USB 2.0和3.0协议捕获。业界使用最广泛的USB 3.0测试平台具有事实上的标准CATC Trace...
申请服务
- 产品介绍
LeCroy力科 Voyager M3x USB协议分析仪主要特征
●CATC跟踪分析软件系统-扩展/折叠传输层，可更快地解释USB流量
●同时捕获/分析3.0和2.0流量-记录2.0和SuperSpeed数据路径以测试和调试USB 3.0主机和集线器操作
●集成的3.0分析仪/锻炼器（单盒） -具有3.0和2.0设备或主机流量生成的多功能系统
●4GB记录容量-捕获长时间的记录会话以进行分析和解决问题
●原始位记录/ 10位错误检测-查看低级10位符号并将其与高级分组结构相关联
●检测40多种链路和协议错误-关键链路和时序错误会自动检测到并标记在跟踪中
●2ns的定时分辨率-极其精确的定时分辨率可精确测量链路层握手
●外部触发输入/输出-使用Teledyne LeCroy Voyager识别任何数据包并切换示波器或逻辑分析仪（通过SMA连接器）
●完全支持SSC和数据加扰-对5Gbps信号进行快速锁定和准确捕获
●硬件触发-在2.0或3.0协议事件上触发以隔离重要的流量，特定的错误或数据模式
●全面的设备解码-SCSI海量存储，3.0集线器，PTP /静止图像，打印机，PictBridge，媒体传输协议（MTP）和所有流行的USB设备类别
●硬件过滤-自动排除非必要和冗余符号，包括空闲，TS1，TS2，SKP和LFPS序列
●智能报告-自动报告事件指标并标记20多个常见USB 3.0协议错误
●复杂的查看-查看TLP消息和标头，以及USB协议的逻辑事务和传输层
●Gbe或USB 3.0上传-通过Gbe的600Mbps持续传输速率可立即访问捕获的数据
●环回和合规模式-Exerciser系统提供了用于启动环回和合规模式的特殊控制台
●链接培训和时间视图-LTSSM流程图和按时间顺序的视图链接到跟踪显示
●实时统计-RTS窗口以图形方式实时显示吞吐量，链路统计和数据包错误率
●一致性测试选项-Voyager是经过认证的链路验证系统（LVS），用于执行链路和集线器一致性测试
●Power Tracker™选件-绘制与跟踪数据同步的VBus设备的功率和电流图
●12个月硬件保修-通过行业领先的支持和保修?；つ耐蹲?br />
LeCroy力科 Voyager M3x USB协议分析仪规格参数
| 产品型号 | LeCroy力科 Voyager M3x USB 3.0 Pro协议分析仪系统 | |
| 基本功能： | 支持的协议 | USB 1.0、1.1、2.0和3.0 |
| 协议分析仪 | 是 | |
| 协议练习者 | 是 | |
| 其他 | 不适用 | |
| 主机硬件要求 | 奔腾II或更高版本， | |
| USB 2.0端口或3.0端口 | ||
| 操作系统要求 | Windows 7和Windows 8 | |
| 记忆体大小 | 4048兆字节 | |
| 支持的数据速率 | 1.2-4800 Mb / s | |
| 记录频道 | 1个 | |
| 数据总线接口 | 半双工差分（USB 2.0） | |
| 双工差分（USB 3.0） | ||
| 构成因素 | 封闭式机箱 | |
| 前面板连接器 | 分析仪/练习器–一（1）个USB 2.0和3.0记录和生成通道，带有USB 3.0 A和B连接器 | |
| 前面板指示灯 | 平台LED：电源，状态 | |
| 分析器LED：Rec 2.0、3.0，练习 | ||
| 尺寸图 | （宽x高x深）20 x 3.2 x 23厘米（8英寸宽x 1.25英寸高x 9英寸深） | |
| 重量 | 5.4磅 | |
| 电源要求 | 90-254 VAC，47-63 Hz（通用输入），最大100W | |
| 外部触发输入/输出 | SMA连接器 | |
| 特征 | CATC跟踪 | 是 |
| 现场可升级BusEngine | 是 | |
| 超高速USB 3.0捕获 | 是 | |
| 低/全/高速USB 2.0捕获 | 是 | |
| 综合练习器选件 | 是 | |
| Gbe上传 | 是 | |
| 规格查看（3.0包） | 是 | |
| 单状态触发 | 是 | |
| 顺序状态触发 | 是 | |
| 捕获前过滤 | 是 | |
| 自动化API | 是 | |
| 随时随地（OTG） | 是 | |
| 原始10位显示 | 是 | |
| 链接跟踪器 | 是 | |
| 电源跟踪器选件 | 是 | |
| 合规套件选项 | 是 | |
| 环境因素 | 工作温度 | 32至131 F |
| 非营业中 | -20至80°C（-4至176°F） | |
| 工作湿度 | 相对湿度10％至90％（非冷凝） |
无与伦比的精度
LeCroy力科 Voyager M3x USB协议分析仪前端采用了最新的Teledyne LeCroy探测技术，可为USB 3.0记录提供快速锁定且毫不妥协的准确性。SuperSpeed USB设备利用基于硬件的电源管理，使设备频繁进入电源挂起模式。当处于联机状态时，Voyager系统将检测并无缝地从电气空闲状态恢复，同时在显示屏中准确显示带有时间戳的所有总线和电源状态转换。
灵活的硬件
LeCroy力科 Voyager M3x USB协议分析仪的前端具有标准的USB 3.0连接器，该连接器支持USB 2.0和3.0信号，可同时无损捕获来自两个链路的流量。同时进行高速和超高速记录，可以端到端查看USB 3.0集线器上的数据传输。该系统可以作为USB 2.0 / 3.0分析仪运行；并且仅在可升级到3.0的仅2.0的配置中可用。
Voyager M3x平台包括4GB的记录内存以及USB 3.0和Gbe链接，用于将记录的流量上传到主机PC。在假脱机录制模式下，Voyager可以连续实时显示捕获的流量，从而可以快速访问和扩展录制会话。
Voyager分析仪的核心是Teledyne LeCroy的革命性BusEngine™技术。这个最先进的协议处理核心结合了实时记录引擎和可配置工具，可以有选择地监视和记录SuperSpeed USB流量?？上殖∩兜墓碳笲usEngine可以发展并支持USB规范的新功能或将来的更改。
第六代分析软件

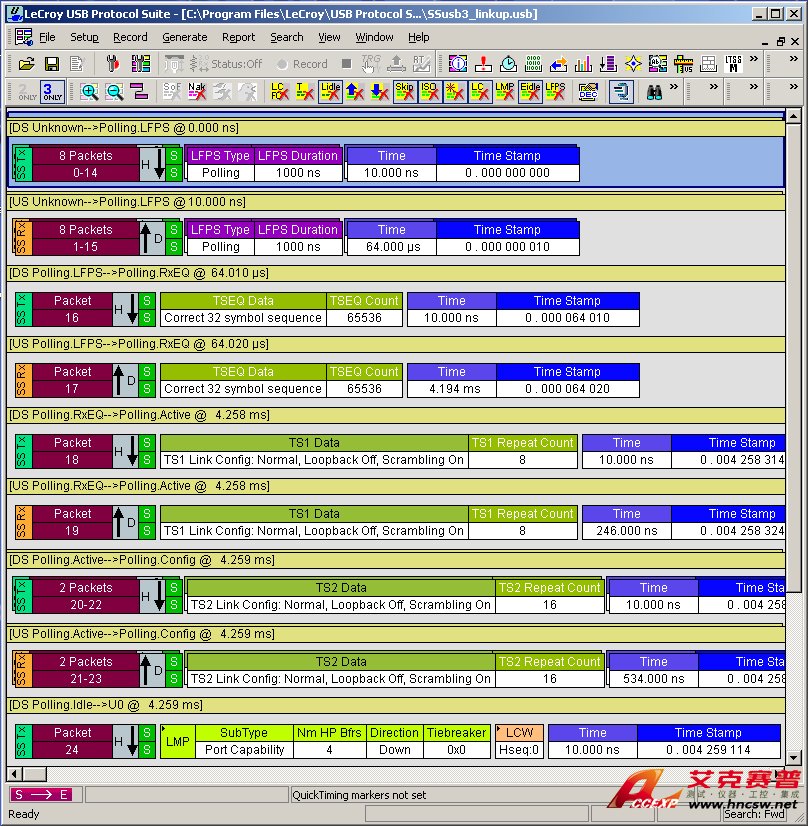

Voyager使用了传奇的CATC Trace-行业实际的USB 2.0协议分析标准。跟踪查看器软件使用颜色和图案来训练眼睛以更快地了解信息。当记录SuperSpeed集线器上游的混合流量时，旧版2.0和3.0数据包会在单个显示器中进行标记和交错。每个事件都显示在单独的行上，每个字段都标记并用颜色编码。.逻辑2.0和3.0通道的流量可以单独进行跟踪过滤，搜索或导出?？梢岳┱购驼鄣SB传输级别，以显示包括所有链路管理数据包（LMP）和流控制符号的数据包层。
原始调试能力

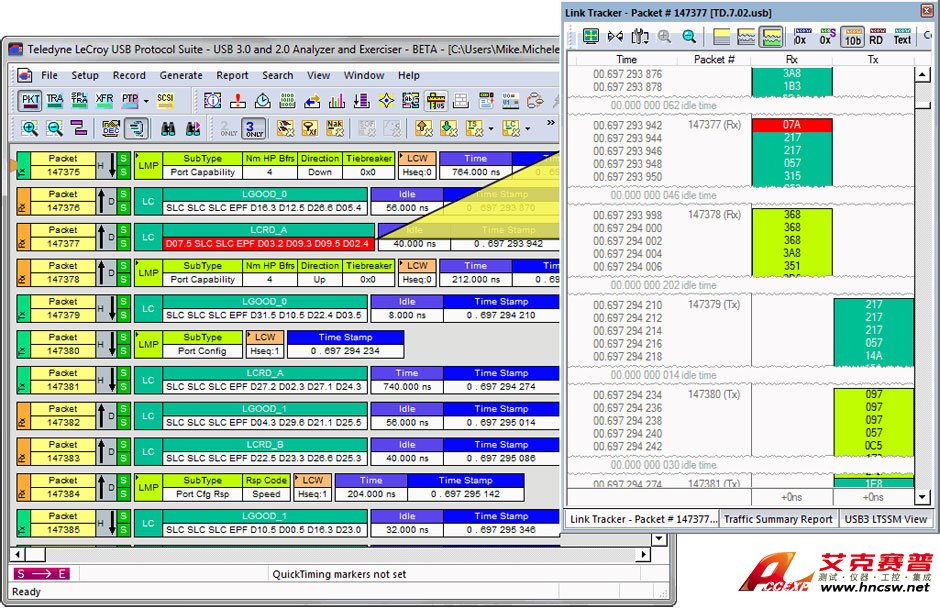

Voyager是市场上唯一可捕获5Gbps USB链路上每个过渡（包括空闲，数据包间符号和损坏的10位符号）的分析器。链接跟踪器按时间顺序显示所有有序集的上游/下游显示，定时分辨率为2ns。为帮助进行低级调试而设计，所有符号（包括训练序列）都可以原始10位，8位，加扰和未加扰的十六进制格式显示。单击即可进行符号到符号的时序测量。
