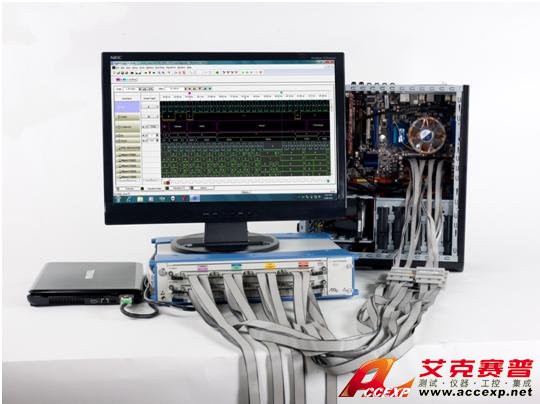

Agilent U4154A逻辑分析仪
名称：逻辑分析仪
品牌：
型号：
简介：Agilent U4154A逻辑分析仪拥有业界领先的状态撷取速度，在68通道下为4 Gb/s，在136通道下为2.5 Gb/s，Agilent U4154A逻辑分析仪以业界最小的眼开程度(Eye opening)小至100 ps100 mV...
申请服务
- 产品介绍
Agilent U4154A逻辑分析仪拥有业界领先的状态撷取速度，在68通道下为4 Gb/s，在136通道下为2.5 Gb/s，Agilent U4154A逻辑分析仪以业界最小的眼开程度(Eye opening)小至100 ps×100 mV，提供可靠的资料撷取能力，使工程师得以量测新兴技术中所使用愈来愈快速的数位信号，Agilent U4154A逻辑分析仪进行设计的验证与除错。时序缩放(Timing Zoom)功能以80ps的时序解析度和256K取样的记忆体深度，安捷伦 U4154A逻辑分析仪同时提供状态与时序量测，让设计师在20us的时间范围内同时执行状态与高解析度的时序量测。加上高速的触发序列编排器速度(2.5 Gb/s)，Agilent U4154A逻辑分析仪针对DDR记忆体上的连续事件和其他高速信号进行触发，但仍保有弹性。
1、Agilent U4154A AXIe 逻辑分析仪状态采集速率
Agilent U4154A逻辑分析仪在全通道模式下可以支持高达2.5GHz的时钟速率，或者在双采样模式下支持4Gbps的数据速率，这个指标比目前业内最高水平高出50％以上。虽然目前如PCIE、SATA等高速串行总线的数据速率已经达到5Gbps甚至8Gbps，但是高速并行总线的数据速率主要还是在1个多Gbps，如DDR3的主流数据速率在1333Mbps或1600Mbps，可见U4154A为支持未来DDR3的更高速率甚至DDR4的标准都留下了充分的裕量。
2、Agilent U4154A AXIe 逻辑分析仪定时采集速率
Agilent U4154A逻辑分析仪在全通道、深存储模式下可以支持2.5GHz的采样率，这个指标也比目前业内最高水平高出50％以上。如果用户需要多路信号间的时延、信号质量进行精确分析，Agilent的U4154A还支持一种特殊的眼图扫描模式，在这种模式下逻辑分析仪可以迅速完成上百个通道的眼图的扫描，从而快速发现信号中的信号质量问题。眼图扫描时水平采样点分辩率是5ps，相当于200G的等效采样率，是目前业内最高水平的4倍；眼图扫描时水平采样点分辩率是5mV，可以很精确地描绘出信号幅度的变化，这个更是其它逻辑分析仪所不具备的。
3、Agilent U4154A AXIe 逻辑分析仪触发速率
Agilent U4154A逻辑分析仪其采样时钟的数度提高到了2.5GHz，其触发电路的速率也相应提高到了2.5GHz，是目前业内最高水平的3倍以上。U4154A还有业内最深的存储深度（每通道200M样点）、业内最小的数据采样窗口（仅100mV*100ps）、业内最高的通道密度等一系列革命性的指标?？梢运?，U4154A的推出为解决目前超高速并行总线的调试和测试提供了有力的支持，也是逻辑分析仪发展的一个里程碑事件。
