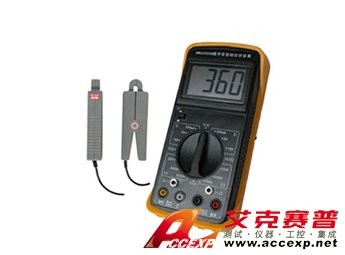

数字双钳相位伏安表SMG2000B
名称：绝缘电阻测试仪
品牌：
型号：
简介：数字双钳相位伏安表SMG2000B的特性： 1、结构精巧，使用方便 ● 手持式结构； ● 在10mA-10A电流范围内，3V-500V电压范围内测量相位时不用断开电路和更换量限； ● 显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可...
申请服务
- 产品介绍
数字双钳相位伏安表SMG2000B的特性：
1、结构精巧，使用方便
● 手持式结构；
● 在10mA-10A电流范围内，3V-500V电压范围内测量相位时不用断开电路和更换量限；
● 显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得最佳视觉效果；
● 开关功能及布局合理，转动开关即可读出被测电压、电流及其相位。
2、分辨率高
采用最新型专利电流钳，电流分辩率达0.1mA；电压分辩率0.1V。
3、低功耗
该相位表微功耗设计，且具有电池电压检测功能。
数字双钳相位伏安表SMG2000B的产品简介：
该仪表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差?；は低?，读出差动?；じ髯镃T之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得最佳视觉效果。
仪表外壳采用工程绝缘材料，另配橡皮防振?；ぬ?，安全、可靠。
1.工作原理：
采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。
2.使用范围：
该表是电力部门、工厂和矿山、石油化工、冶金系统进行二次回路检查的理想仪表。尤其适用于继电?；?、电能计量、电力建设和变送电工程。
3.产品别称：
相位表、双钳相位表、双钳相位伏安表、钳形相位表、钳形相位伏安表、数字双钳相位表、数字式双钳相位表、低压伏安相位检测表、手持式数字双钳相位伏安表、双钳式数字相位表、双钳数字式相位表
数字双钳相位伏安表SMG2000B的产品参数：
一、 基本误差
1.1 参比工作条件
(a)环境温度：(23±5)℃
(b)环境湿度：(45～75)% RH
(c)被测信号波形：正弦波、β=0.02
(d)被测信号频率：(50±0.2)Hz
(e)被测载流导线在钳口中的位置：任意
(f)测量相位时被测信号幅值范围：100～220V、0.5A～1.5
(g)外参比频率电磁场干扰：应避免
1.2 基本误差极限
1.2.1 交流电压(见表1)
|
表1：交流电压测量误差 |
||
|
量 限 |
分 辨 率 |
基本误差极限 |
|
20V |
0.01V |
±（1.2%RD+2） |
|
200V |
0.1V |
±（1.0%RD+2） |
|
500V |
1V |
±（1.2%RD+2） |
|
表2：交流电流测量误差 |
||
|
量 限 |
分 辨 率 |
基本误差极限 |
|
200mA |
0.1mA |
±（1.0%RD+2） |
|
2A |
1mA |
|
|
10A |
10mA |
|
U-U、U-I、I-I(见表3)
|
表3：工频相位测量误差 |
||
|
范 围 |
分辨率 |
基本误差极限 |
|
0～360° |
1° |
±3° |
二、 工作误差
2.1 额定工作条件
(a)环境温度：（0～40）℃
(b)环境湿度：（20～80）% RH
(c)被测信号波形：正弦波、β=0.05
(d)被测信号频率：（50±0.5）Hz
(e)被测载流导线在钳口中的位置：任意
(f)测量相位时被测信号幅值范围
测U1-U2相位时：30V～500V
测I1-I2 相位时：10mA～10.00A
测U1-I2 或 I1-U2 相位时：10V～500V、10mA～10.00A
(g)外参比频率电磁场干扰：应避免
2.2 额定工作误差极限
在 1.1 所述额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍。
三、 其它技术特性
3.1 显示位数：三位半
3.2 采样速率：3次/秒
3.3 电源：单个 9V 迭层电池、电源电流小于5mA
3.4 外形尺寸
表壳尺寸：192mm×95mm×55mm
钳壳尺寸：140mm×42mm×20mm
钳口尺寸：Φ7mm×9mm
3.5 重量
表体：280g
测量钳：2×200g
4.6 储存条件
温度：－10℃～50℃
