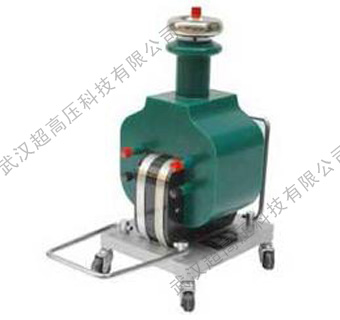

GYD系列干式高压试验变压器
名称：绝缘电阻测试仪
品牌：
型号：
简介：一、概述： GYD干式高电压试验变压器是检测电气设备性能的重要项目之一。它广泛适用于电力系统、农电、铁路、油田、变电站、发（水）电厂及厂矿企业、大专中院?？蒲械ノ桓哐故匝槭?。该产品对各种电气设备、电气元件、绝缘材料等进行绝缘强度试验，考核产...
申请服务
- 产品介绍
一、 概述：
GYD干式高电压试验变压器是检测电气设备性能的重要项目之一。它广泛适用于电力系统、农电、铁路、油田、变电站、发（水）电厂及厂矿企业、大专中院?？蒲械ノ桓哐故匝槭?。该产品对各种电气设备、电气元件、绝缘材料等进行绝缘强度试验，考核产品绝缘水平、发生现试品的绝缘缺陷、衡量产品的绝缘材料承受内部和外部过电压的能力。
本系列干式高压试验变压器，采用先进的绝缘材料和优质磁性合金材料，环氧真空浇注及CD型铁芯的新工艺制造而成。和同类产品油浸式变压器相比，具有防潮、耐尘、难燃、低损耗、低噪音的特性，在质量上提高了绝缘强度，能承受短路冲击电流而不致损坏设备的能力。其产品体积小、重量轻、造型美观、性能稳定，现场实地操作试验携带方便等优点，是目前国内更新换代的新型交直流两用高压试验变压器。该产品经国家高电压计量站中心检测，性能符合ZBK41006-89标准要求。
二、 技术指标
1． 空载损耗：0．15～0．35％
2． 阻抗电压：4．５～８％
3． 输出电压波形：正弦波
4． 表面温升：〈５５℃
三、 技术参数
|
型 号 |
规 格 |
输入电压（V） |
输出电压（kV） |
容量（kVA） |
输出电流（mA） |
输出直流电压(KV) |
最大外径尺寸(mm) |
重量(kg) |
|
GYD-2/50 |
交 流 |
200 |
50 |
2 |
40 |
70 |
200×195×500 |
19 |
|
GYD-3/50 |
交 流 |
3 |
60 |
200×195×500 |
25 |
|||
|
GYD-5/50 |
交 流 |
5 |
100 |
200×195×500 |
32 |
|||
|
GYD-10/50 |
交 流 |
10 |
200 |
200×195×500 |
61 |
|||
|
GYD-20/50 |
交 流 |
20 |
400 |
200×195×500 |
80 |
|||
|
GYD（C）-3/50 |
交流串激 |
100 |
3 |
60 |
140 |
200×195×500 |
27 |
|
|
GYD（C）-6/50 |
交流串激 |
6 |
120 |
200×195×500 |
35 |
|||
|
GYD-10/50 |
交 流 |
50 |
10 |
200 |
70 |
380×290×500 |
68 |
|
|
GYD-20/50 |
交 流 |
50 |
20 |
400 |
70 |
380×290×800 |
82 |
|
|
GYD-5/100 |
交流 |
200 |
100 |
5 |
60 |
140 |
380×290×800 |
50 |
|
GYD-10/100 |
交流 |
100 |
10 |
100 |
140 |
380×290×1000 |
60 |
|
|
GYD-15/100 |
交流 |
100 |
15 |
150 |
140 |
380×290×1000 |
90 |
