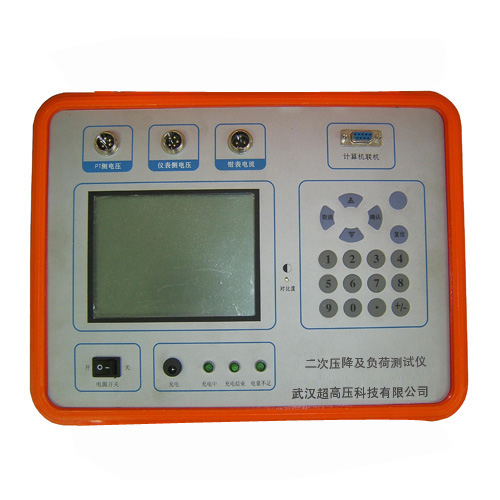

HGQFY-C二次压降及负荷测试仪
名称：绝缘电阻测试仪
品牌：
型号：
简介：一、概述 随着中国电力走向市场，电能计量的准确性日益受到重视。而CT、PT的误差是影响电能准确计量的一个重要因素，理论分析表明：CT、PT的误差跟其二次负荷成正比。传统的互感器误差测试方法一般是在额定负载下对PT、T进行检测，不能真实反映在...
申请服务
- 产品介绍
一、概述
随着中国电力走向市场，电能计量的准确性日益受到重视。而CT、PT的误差是影响电能准确计量的一个重要因素，理论分析表明：CT、PT的误差跟其二次负荷成正比。传统的互感器误差测试方法一般是在额定负载下对PT、T进行检测，不能真实反映在实际负荷运行情况下的实际误差值。为了保证PT、CT的准确运行，必须使PT、CT的负载处于规定的额定上下限值范围之内。由于CT二次电压很小，而PT二次电流很小，为实际负荷测试带来了一定的困难，另外，在测试中必须对系统停电，且借助于电流源、电压源、互感器校验仪等才能完成PT、CT的二次实际负荷测试，实验过程复杂、测试时间长。针对上述问题，本公司开发研制了RCFH-DC二次负荷测量仪。
RCFH-DC二次负荷测量仪是以PC机为核心,采用了虚拟仪器概念以及精确的微信号电压，电流取样电路设计,可完成PT、CT二次负荷的在线测量,测试速度快、准确性高，为现场测试带来了很大的方便。该仪器采用WINDOWSXP的操作界面式，使用方便且测试数据可以保存。该仪器除了可测试PT、CT二次负荷外，还可以测试部分电参量(电压、电流、相位、有功、无功，视在功率、功率因素等)，因此又可以代替高精度钳形相位表和单相电气参数测量仪使用。为了现场使用的方便，仪器采用直流电池供电，无须外接电源即可完成全部测试工作。
二、主要性能技术指标
1、整机通用技术指标
①整机准确度：2级
基本误差：X= K（X×2%＋Y×2%DX）
Y= K（X×21%+Y×2%DY）
式中：ΔX——同相分量基本误差允许值；
ΔY——正交分量基本误差允许值；
K——仪器常数，K=1；
X——同相测量盘示值的绝对值；
Y——正交测量盘示值的绝对值；
DX，DY——测量盘最小分度值或量化值；
②工作电压、工作电流、百分表准确度：1级
③工作电压范围：5V～120V
⑤ΔV测量范围：0.01V～200V（压降） 0.1mV～200V(PT或阻抗)
⑥钳表电流测量范围：10 mA～6A
⑦频率测差范围：40 Hz～60 Hz 分辨率：0.1 Hz
2、二次压降测试
①测量范围：f：0.000%～200.0%
δ：0.00′～999.9′
②工作电压范围：45V～120V
3、二次负荷测试
①阻抗测量范围：0.0000Ω～100.0Ω
0.00VA～1000VA(5A)
②导纳测量范围：0.000mS～100.0mS
0.00VA～1000VA(100V)
③工作电压范围：45V～120V
4：电流取样方法：钳形CT输入
5：电源谐波适应能力：3.0%以内
6：电源脉冲干扰适应能力：5.0%以内
7：工作环境
温度：-5.0～40.0℃ 湿度：≤85%RH（不结露）
8：尺寸、重量
体积：300×150×250（mm3） 重量：5kg
