FHL 电力电缆绝缘在线监测系统
名称：绝缘电阻测试仪
品牌：
型号：
简介：FHL 电力电缆绝缘在线监测系统 电力电缆在发供电系统和广大用电企业中使用越来越频繁，以往大部分的电缆绝缘试验只能依靠定期预防性试验，并不能带电测试其绝缘性能，无疑给用电企业带来直接损失。FHL 电力电缆绝缘在线监测系统可以在线测量电力电缆...
申请服务
- 产品介绍
FHL 电力电缆绝缘在线监测系统 电力电缆在发供电系统和广大用电企业中使用越来越频繁，以往大部分的电缆绝缘试验只能依靠定期预防性试验，并不能带电测试其绝缘性能，无疑给用电企业带来直接损失。FHL 电力电缆绝缘在线监测系统可以在线测量电力电缆的绝缘水平，在绝缘恶化的第一时间告知用户，为电缆的运行提供安全保证，是众多大小供电、用电企业电缆监测的首选方案。
FHL 电缆在线监测系统特点：
目前电缆的在线测试方法主要有：直流叠加法、局部放电法、低频重叠法、工频法等。FHL 电缆在线监测系统是 FHJY 绝缘在线监测系统的其中一部分，利用工频法测量电缆的绝缘水平使我公司的优势，她解决了传统测量方法的不足，使系统不再依赖高精度传感器或严格的电压基准，与其他在线监测系统相比 FHL 电缆在线监测系统有着自身的特点：
1、测试精度高。新概念的单元采集器不再依赖高精度的传感器，直接利用“镜像”法采集电气量，使电缆介质损耗值、泄漏电流等参数更加准确、真实；
2、系统扩展方便、灵活。独立的测量单元在总线的支持下可任意增设或迁移，无需花费过大的经济投入，安装简单；
3、强大的中央预警服务器可实现远程监测、远程升级，并可通过GPRS通讯将电缆状态发送至工作人员，实现快速预警；
4、提供强大的数据管理支持，实现被测电缆历史数据管理功能；
5、电缆故障定位功能。FHL 电缆在线监测系统不仅能准确判断电缆接头处的故障，还能判断两接头之间的故障位置，定位准确。

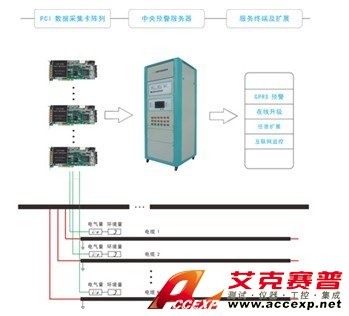

FHL 电缆在线监测系统结构
原理框图：
FHL 电缆在线监测系统主要监测项目：
对于呈容性的的矿用电缆其在线监测项目主要围绕泄漏电流的监测来进行，通过分解泄漏电流的阻性、容性分量来获取电缆的绝缘电阻值，因此主要监测项目包含
① 电缆绝缘电阻值；② 泄漏电流值；③ 运行电流；④ 系统电压；⑤ 3~7次谐波分量；⑥ 对地电容值；⑦ 环境温度、湿度等。
FHL 电缆在线监测系统主要功能：
在线监测系统可包含以下功能： ① 电缆绝缘电阻值越限报警；② 绝缘电阻越限值的自由设定；③ 各监测值历史数据查询及报表；④ 系统远程在线升级；⑤ 互联网实时监测；⑥ GPRS 预警系统功能（将监测结果通过移动网络定时发送至工作人员手机）；⑦ 电缆故障定位。
注意：系统远程在线升级及互联网实时监测是指电缆在线监测系统在连接互联网的前提下实现远程查询、监测测量数据，整个监测系统的升级无需生产厂家到现场操作，直接通过互联网实现升级。
GPRS 预警系统指通过GPRS 服务器将监测数据发送至工作人员手机终端，随时随地掌握电缆系统的运行状况。
如需获取 FHL 电缆在线监测系统详细参数请与我公司技术工程师联系。
FHL 电缆在线监测系统主要应用：
1、发电厂电缆在线监测；
2、6kV~500kV 变电站电缆在线监测；
3、矿业恶劣环境下的电缆在线监测；
4、石油、化工等企业的电缆在线监测；
5、铁路部门的电缆在线监测。
FHL 电缆在线监测系统特点：
目前电缆的在线测试方法主要有：直流叠加法、局部放电法、低频重叠法、工频法等。FHL 电缆在线监测系统是 FHJY 绝缘在线监测系统的其中一部分，利用工频法测量电缆的绝缘水平使我公司的优势，她解决了传统测量方法的不足，使系统不再依赖高精度传感器或严格的电压基准，与其他在线监测系统相比 FHL 电缆在线监测系统有着自身的特点：
1、测试精度高。新概念的单元采集器不再依赖高精度的传感器，直接利用“镜像”法采集电气量，使电缆介质损耗值、泄漏电流等参数更加准确、真实；
2、系统扩展方便、灵活。独立的测量单元在总线的支持下可任意增设或迁移，无需花费过大的经济投入，安装简单；
3、强大的中央预警服务器可实现远程监测、远程升级，并可通过GPRS通讯将电缆状态发送至工作人员，实现快速预警；
4、提供强大的数据管理支持，实现被测电缆历史数据管理功能；
5、电缆故障定位功能。FHL 电缆在线监测系统不仅能准确判断电缆接头处的故障，还能判断两接头之间的故障位置，定位准确。
FHL 电缆在线监测系统结构
原理框图：
FHL 电缆在线监测系统主要监测项目：
对于呈容性的的矿用电缆其在线监测项目主要围绕泄漏电流的监测来进行，通过分解泄漏电流的阻性、容性分量来获取电缆的绝缘电阻值，因此主要监测项目包含
① 电缆绝缘电阻值；② 泄漏电流值；③ 运行电流；④ 系统电压；⑤ 3~7次谐波分量；⑥ 对地电容值；⑦ 环境温度、湿度等。
FHL 电缆在线监测系统主要功能：
在线监测系统可包含以下功能： ① 电缆绝缘电阻值越限报警；② 绝缘电阻越限值的自由设定；③ 各监测值历史数据查询及报表；④ 系统远程在线升级；⑤ 互联网实时监测；⑥ GPRS 预警系统功能（将监测结果通过移动网络定时发送至工作人员手机）；⑦ 电缆故障定位。
注意：系统远程在线升级及互联网实时监测是指电缆在线监测系统在连接互联网的前提下实现远程查询、监测测量数据，整个监测系统的升级无需生产厂家到现场操作，直接通过互联网实现升级。
GPRS 预警系统指通过GPRS 服务器将监测数据发送至工作人员手机终端，随时随地掌握电缆系统的运行状况。
如需获取 FHL 电缆在线监测系统详细参数请与我公司技术工程师联系。
FHL 电缆在线监测系统主要应用：
1、发电厂电缆在线监测；
2、6kV~500kV 变电站电缆在线监测；
3、矿业恶劣环境下的电缆在线监测；
4、石油、化工等企业的电缆在线监测；
5、铁路部门的电缆在线监测。
