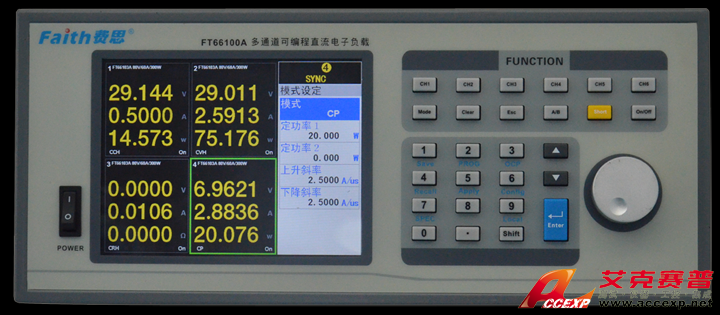

66100A多通道可编程直流电子负载
名称：电子负载
品牌：
型号：
简介：子负载适用于各种直流电源、电池、充电器、LED驱动器或相关设备的测试,其中既包含CC、CV、CR和CP等基本的测试模式，还提供了LED测试模式及动态测试功能，动态频率可达20KHz。拥有灵活的快速调用功能，能方便地调用各种已存储的参数，可显...
申请服务
- 产品介绍
FT66100A系列电子负载适用于各种直流电源、电池、充电器、LED驱动器或相关设备的测试,其中既包含CC、CV、CR和CP等基本的测试模式，还提供了LED测试模式及动态测试功能，动态频率可达20KHz。
FT66100A系列电子负载拥有灵活的快速调用功能，能方便地调用各种已存储的参数，可显著提升流水线的工作效率。
FT66100A系列电子负载提供过电流、过电压、过功率、过温度、电压反相，等一系列?；すδ?，同时具备针对被测试设备的Von、Voff功能及硬件可编程电流及功率限制?；すδ?。此全方位?；と繁２返钠分视肟煽慷?。
FT66100A系列产品提供了强大的测试功能和大屏幕人机界面，主机和模组采用一拖多的结构，非常适合组建电源测试平台。其强大的功能、优异的性能、良好的稳定性，配合费思科技强大的上位机软件，无疑是您工作中的最佳助手。
FT66100A多通道可编程直流电子负载系列功能与特性：
◆恒电流、恒电压、恒电阻、恒功率和LED五种测试功能；
◆高达20KHz的动态测试功能，可设置上升与下降斜率，支持用户在线更改参数；
◆过电压/过电流/过功率/过温度/极性反接等全方位智能?；?；
◆可在负载输入端模拟短路状态，用以测试被测设备在输入短路时的应对能力；
◆短路开启瞬间，负载自动增大功率?；と菹?；
◆多个模组间可设置同步模式，从容应对大电流或多输出通道设备的测试；
◆具备独特的电池CV充电功能；
◆方便实用的OCP测试功能；
◆具备可调硬件电流、功率限制值，可有效对被测试设备提供可靠?；?；
◆可保存/调用100组数据，前10组数据支持快速调用功能；
◆10组程式可链接进行自动测试，有效提升流水线生产效率；
◆提供APPLY功能，可模拟容性和感性负载上电过程，还可对电池的放电过程进行测试；
◆电压极性显示可设置为正值（“+”）或负值（“-”）；
◆支持两种远程接口方式：GPIB与RS232；
◆丰富而功能强大的SCPI命令系统，方便组建智 能化测试平台和进行二次开发；
◆每一模组均可保存用户配置参数，断电不丢失；
◆友好的人机界面和简洁的操作方式，上手容易；
◆支持简体中文、繁体中文和英文3种语言；
◆TFT彩色液晶显示屏，宽视角，高亮度，一次可显示更多内容，方便监测负载状态；
◆采用智能风扇控制，节约能源，降低噪音。
参数
型号 66103A 66105A 66107A 66108A
功率 300W 300W 600W 600W
电流 60A 10A 120A 20A
电压*1 80V 500V 80V 500V
电流满量程最低电压 1V@60A 4.5V@10A 1.5V@120A 5V@20A
恒电流模式
量程 0～6A 0～60A 0～1A 0～10A 0～12A 0～120A 0～2A 0～20A
分辨率 0.1mA 1mA 0.02mA 0.2mA 0.2mA 2mA 0.04mA 0.4mA
精度 0.1%+0.1%F.S. 0.1%+0.2%F.S. 0.1%+0.1%F.S. 0.1%+0.2%F.S. 0.1%+0.1%F.S 0.1%+0.2%F.S. 0.1%+0.1%F.S. 0.1%+0.2%F.S.
恒电压模式
量程 0～16V 0～80V 0～50V 0～500V 0～16V 0～80V 0～50V 0～500V
分辨率 0.3mV 2mV 1mV 10mV 0.3mV 2mV 1mV 10mV
精度 0.05%+0.1%F.S.
恒功率模式*2
量程 0～300W 0～300W 0～600W 0～600W
分辨率 5mW 5mW 10mW 10mW
精度 0.5%+1%F.S.
恒电阻模式*2*3
量程 0.025Ω～100Ω(300W/16V)0.625Ω～2500Ω(300W/80V) 0.5Ω～1875Ω(50V)25Ω～93600Ω(500V) 12.5mΩ～50Ω(16V)0.3125～1250Ω(80V) 0.25～937.5Ω(50V)12.5～46.8KΩ(500V)
分辨率 16bit
精度 3%+0.4%(100Ω)3%+0.2% (2500Ω) 3%+0.4%(1875Ω)3%+0.2% (93600Ω) 3%+0.4%(50Ω)3%+0.2% (2500Ω) 3%+0.4%(937.5Ω)3%+0.2% (46800Ω)
瞬态
T1 & T2 0.025～50ms/Res:5μs0.1～500ms/Res:25μs10～50s/Res:2.5ms
精度 1us/1ms+100ppm
斜率
电流范围 0～6A 0～60A 0～1A 0～10A 0～12A 0～120A 0～2A 0～20A
斜率 1～25mA/μs 0.01～2.5A/μs 0.16～40mA/μs 1.6～400mA/μs 2～50mA/μs 0.02～5A/μs 0.32～80mA/μs 3.2～800mA/μs
0.001A/μs 0.01A/μs 0.16mA/μs 1.6mA/μs 0.002A/μs 0.02A/μs 0.32mA/μs 3.2mA/μs
精度 (1±35%)×设定值
测量
电压测量
量程 0～16V 0～80V 0～50V 0～500V 0～16V 0～80V 0～50V 0～500V
分辨率 0.3mV 2mV 1mV 10mV 0.3mV 2mV 1mV 10mV
精度 0.05%+0.1%F.S.
电流测量
量程 0～6A 0～60A 0～1A 0～10A 0～12A 0～120A 0～2A 0～20A
分辨率 0.1mA 1mA 0.02mA 0. 2mA 0.2mA 2mA 0.04mA 0. 4mA
精度 0.05%+0.1%F.S.
功率测量
量程 0～300W 0～300W 0～600W 0～600W
分辨率 5mW 5mW 10mW 10mW
精度 1%+0.5%F.S.
短路特性
电流(CC) ≒6A ≒60A ≒1A ≒10A ≒12A ≒120A ≒2A ≒20A
电压(CV) 0V
其它特性
温漂 100ppm/℃(典型值)
重量 2.7Kg 2.7Kg 5.5Kg 5.5Kg
主机箱型号 FT66100A
模组安装位 6个
功率（加装全部模组） 1800W
通讯接口 RS232、GPIB（选配）
可选配模组型号 FT66103A、FT66105A、
电源电压 220V AC/50Hz
重量 16kg
尺寸 570(D) × 433(W) ×190(H)
操作温度范围 0°C～40°C
操作环境 室内操作设计，最大湿度90%
