ACCEXP-IDB-1B 剩余电流?；て鞑馐砸?/p>
名称：漏电测试仪
品牌：
型号：
简介：剩余电流?；て鞑馐砸茿CCEXP-IDB-1B型时间测量可自动复零，使用更为方便。是符合IEC755、IEC61008.1、IEC61009.1（RCBO）、国内对应相关标准GB6829－1996、GB16916.1、GB19617.1－2...
申请服务
- 产品介绍
剩余电流?；て鞑馐砸茿CCEXP-IDB-1B型时间测量可自动复零，使用更为方便。是符合IEC755、IEC61008.1、IEC61009.1（RCBO）、国内对应相关标准GB6829－1996、GB16916.1、GB19617.1－2003的剩余电流动作断路器标准的要求在AC型交流剩余动作电流条件，验证动作特性的专用测试仪。

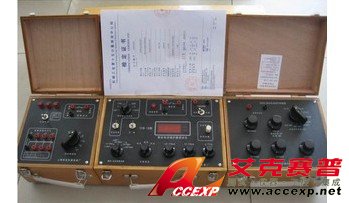

![ACCEXP-IDB-1B剩余电流?；て鞑馐砸? src=]()
测试仪单件使用，适用于电子式2P的断路器。电磁式1P＋N、2P、3P、3P＋N、4P的断路器均能测试。调节电流范围2～500毫安?！?br /> 测试仪与测试极转换箱、剩余电流调节电阻箱配合一起使用，由二组电源输入，即3Ф380伏试验电源和～220伏本机电源。则1P＋N、2P、3P、3P＋N、4P的断路器均能测试。用户如需变动测试电压，则在该电源3Ф380伏的输入端接入三相3KVA调节电压即可。电源应为三相五线制中间为N线，不可接地线。在三件组合用时电流调节范围为3.4毫安～2安。如果输入电压降低，调节电流相应降低。电源直接取之于电网，未经变换，不存在波形失真问题，符合标准要求。
三件配合使用，可以进行负载测试，断路器的电源由用户选用一个带负载的电路，随后由断路器的进、出线对应的相线和中线引入测试极的转换箱的试品进、出线的插线孔，转换箱的电源勿引入?！ ?br /> 测试仪中的动作电流和动作时间测量均为数字化的31／2位LED显示，且在断路器动作后，电流和时间测量值均能保持，便于读数和记录。
ACCEXP-IDB-1B基本性能与主要技术参数
1、提供的剩余电流
a、测试仪（单件）2～20、12～150、120～200、140～300、200～500毫安
b、测试仪、转换箱、电阻箱三件组合3.4～13、12～31、19～120、110～310、290～480、380～840、840～1060、1060～1400、1400～2000毫安
2、提供的辅助电源
a、测试仪（单件）50、187、220、242（50、187、242伏，为短时工作制，通电率为20％）
b、测试仪、转换箱、电阻箱（三件组合）辅助电源由用户送入转换箱，或在带载时直接引入插线孔。
3、测量分辨率
a、剩余电流：最小0.01、0.1、1毫安
b、动作时间：1毫秒
4、测量量程
a、剩余电流：20毫安、200毫安、2安
b、动作时间2S（超过可用循环读数累计）
5、测量精度a。剩余电流：0.5％b。动作时间：±0.2％读数±3毫秒
6、外形尺寸及重量
a、测试仪：295×195×150mm（长、宽、高）重3.5千克
b、电阻箱：245×195×150mm（长、宽、高）重2.5千克
c、转换箱：195×195×150mm（长、宽、高）重1.4千克。
测试仪单件使用，适用于电子式2P的断路器。电磁式1P＋N、2P、3P、3P＋N、4P的断路器均能测试。调节电流范围2～500毫安?！?br /> 测试仪与测试极转换箱、剩余电流调节电阻箱配合一起使用，由二组电源输入，即3Ф380伏试验电源和～220伏本机电源。则1P＋N、2P、3P、3P＋N、4P的断路器均能测试。用户如需变动测试电压，则在该电源3Ф380伏的输入端接入三相3KVA调节电压即可。电源应为三相五线制中间为N线，不可接地线。在三件组合用时电流调节范围为3.4毫安～2安。如果输入电压降低，调节电流相应降低。电源直接取之于电网，未经变换，不存在波形失真问题，符合标准要求。
三件配合使用，可以进行负载测试，断路器的电源由用户选用一个带负载的电路，随后由断路器的进、出线对应的相线和中线引入测试极的转换箱的试品进、出线的插线孔，转换箱的电源勿引入?！ ?br /> 测试仪中的动作电流和动作时间测量均为数字化的31／2位LED显示，且在断路器动作后，电流和时间测量值均能保持，便于读数和记录。
ACCEXP-IDB-1B基本性能与主要技术参数
1、提供的剩余电流
a、测试仪（单件）2～20、12～150、120～200、140～300、200～500毫安
b、测试仪、转换箱、电阻箱三件组合3.4～13、12～31、19～120、110～310、290～480、380～840、840～1060、1060～1400、1400～2000毫安
2、提供的辅助电源
a、测试仪（单件）50、187、220、242（50、187、242伏，为短时工作制，通电率为20％）
b、测试仪、转换箱、电阻箱（三件组合）辅助电源由用户送入转换箱，或在带载时直接引入插线孔。
3、测量分辨率
a、剩余电流：最小0.01、0.1、1毫安
b、动作时间：1毫秒
4、测量量程
a、剩余电流：20毫安、200毫安、2安
b、动作时间2S（超过可用循环读数累计）
5、测量精度a。剩余电流：0.5％b。动作时间：±0.2％读数±3毫秒
6、外形尺寸及重量
a、测试仪：295×195×150mm（长、宽、高）重3.5千克
b、电阻箱：245×195×150mm（长、宽、高）重2.5千克
c、转换箱：195×195×150mm（长、宽、高）重1.4千克。
