Fluke 5320A 多功能电气安全校准器
名称：过程校准仪
品牌：
型号：
简介：Fluke 5320A 多功能电气安全校准器以单台仪器的形式取代了电阻器、十进制电阻箱和其它自制的校准解决方案。它内部装有精密高压电阻器、大电流电阻器、精密测试仪器和精密分压器、高压探头等附件，可以校准绝缘电阻测试仪、接地电阻测试仪、泄漏电...
申请服务
- 产品介绍
Fluke 5320A 多功能电气安全校准器以单台仪器的形式取代了电阻器、十进制电阻箱和其它自制的校准解决方案。它内部装有精密高压电阻器、大电流电阻器、精密测试仪器和精密分压器、高压探头等附件，可以校准绝缘电阻测试仪、接地电阻测试仪、泄漏电流测试仪、耐电压测试仪、接地导通电阻测试仪等常规电气安全测试仪器?；箍梢孕Ｗ寄壳靶鲁鱿值牡缙踩馐砸瞧?，比如，线路/环路阻抗测试仪，漏电?；て鞑馐砸?、医疗仪器电气安全测试仪、电气安装测试仪等。5320A为电气安全校准提供了更好的测试不确定度。
Fluke 5320A多功能电气安全测试仪校准器是一款精密、灵活的仪器，使用户可以高效率地校准各种类型和型号的电气安全测试仪。 利用一台而非多台仪器，可以释放宝贵的工作空间，并简化电气安全测试仪的校准过程。

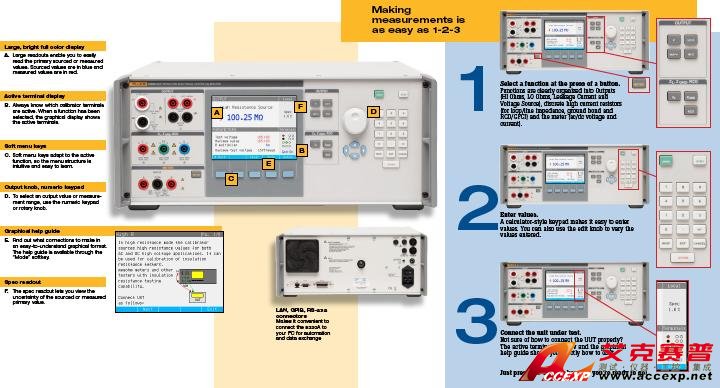

您会发现5320A非常容易使用?？泶?、明亮的全彩色显示屏显示清晰，并能够以易于理解的图形化方式显示在测试时哪些测量端钮是起作用的。连接端钮提示，接线简单；密闭式接线插孔，安全可靠；警告提示，保证正确操作。仪器内置了图形并茂的“帮助指南”， 可以选择中文说明，在需要的时候可以提供测试说明、连接图以及注意事项等多项帮助。5320A覆盖多种安规测试仪的检定；结构紧凑，携带方便；非常适合现场计量校准。
5320A 上的IEEE-488、RS-232 和LAN接口提供了方便的标准系统连接性。
为了进一步提高效率，可以利用 MET/CAL?自动校准和计量管理软件实现电气安全测试仪器校准自动化。MET/ CAL 是一套完备的、可裁剪的、经济的解决方案。MET/CAL 软件已经成为自动化校准过程和管理校准实验室资产的行业标准。
| 高压电阻（校准绝缘电阻测试仪） | |||
| 量程 | 分辨力 |
最大电压峰值 (交流+直流) |
年指标 (tcal ±5℃) |
| 10.000 kΩ～10.000 GΩ | 1 Ω ~ 100kΩ | 55 ~ 1575 V | 0.2 ~ 1.0% |
| 350.0 MΩ～10.000 TΩ (用倍乘器） | 100kΩ ~ 100MΩ | 10kVp | 1.0 ~ 3.0%+被乘电阻指标 |
| 100 GΩ | 单支电阻 | 1575 V | 3.0% |
| 低压电阻（校准接地电阻测试仪和通断测试仪） | ||||
| 量程 | 分辨力 | 最大交直流电流 |
2线技术指标 ( tcal ±5℃) |
4线技术指标 (tcal ±5℃) |
| 100mΩ～199.9Ω | 0.1~100mΩ | 100~400mA | 0.2~0.3 % + 25mΩ | 0.2~0.3 % + 10 mΩ |
| 200Ω～10 kΩ | 1 Ω~10Ω | 5~45mA | 0.20% | 0.20% |
| 16支大电流分离电阻（校准接地导通电阻测试仪和环路/线路阻抗测试仪） | |||||
| 标称电阻值 | 相对于标称值偏移 | 校准不确定度 |
最大测试电流 （交流或直流） |
最大短期测试电 （交流或直流） |
测试电流不确定度 |
| 25mΩ~1.8KΩ | 10~50 % | ±1mΩ~±10 Ω | 0.025~30 A | 0.15~40 A | 1.5%+(2~700)mA |
| 4 1/2位交直流电压表 (DC~2kHz) | ||
| 量程 | 年指标（%读数 + mV） | 分辨力 |
| 10 V | 0.15 + 5 | 1 mV |
| 100 V | 0.20 + 50 | 10 mV |
| 1100 V | 0.20 + 550 | 100 mV |
| 4 1/2位交直流电流表 (DC~400Hz) | ||
| 量程 | 年指标（%读数 + mA） | 分辨力 |
| 300mA | 0.15 + 0.15 | 0.1mA |
| 3A | 0.15 + 1.5 | 1mA |
| 30A | 0.30 + 15 | 10mA |
| 泄漏电流源 (DC-400Hz) | |||
| 量程 | 分辨力 | 年指标 | 测试电压 |
| 0.1~30mA | 10μA | 0.3%读数+2μA | 10~250V |
| 漏电?；ざ下菲鞑馐?(RCD/GFCI) | |||
| 跳闸电流 | 分辨力 | 年指标 | 串联电阻 |
| 3~3000 mA | 1~100μA | 1~5% | 0.025~1800Ω |
| 跳闸时间 | |||
| 10~5000 ms | 0.25 ms | 0.025~1800Ω | |
| 电压校准器（仅限5320A/VLC） | |||||||
| 交流电压范围 | 分辨力 |
年指标 (%读数+mV) |
最大负荷电流 | 直流电压范围 | 分辨力 |
年指标 (%读数+mV) |
最大负荷电流 |
| 3~29.99V | 1mV | 0.1+9 | 500mA | 3~29.99V | 1mV | 0.1+9 | 2mA |
| 30~99.99V | 10mV | 0.1+30 | 300mA | 30~149.9V | 10mV | 0.1+45 | 3mA |
| 100~299.99V | 100mV | 0.1+90 | 150mA | 150~600V | 100mV | 0.1+180 | 5mA |
| 300~600V | 100mV | 0.1+180 | 50mA | ||||
| 5320A-LOAD负载电阻 | |||
| 标称值 | 最大电压 | 最大功率 | 最长持续时间 |
| 10 kΩ~5500 MΩ | 5500V | 140 W | 3分钟 |
10kV 适配器
范围：0～10kV 直流/交流峰值
不确定度：0.3% 读数 + 5V，直流；
0.5% 读数 + 10V，交流（50/60 Hz）
80k-40高压探头
范围：0～40kV 直流/交流峰值
不确定度：0.5% 读数 + 10V，直流；
0.5% 读数 + 10V，交流（50/60 Hz）
| 型号 | 说明 |
| 5320A | 多功能电气安全校准器 |
| 5320A/40 | 包括40 kV 探头的电气安全校准器 |
| 5320A/VLC | 包括600 V电压源/有源环路补偿器的校准器 |
| 5320A/VLC/40 | 包括600 V 电压源/有源环路补偿器和40kV探头的电气安全校准器 |
| 注：所有型号都包括10 kV分压器/电阻倍乘器适配器 | |
| 可选附件 | 说明 |
| 5320A-LOAD | 耐压测试电流负载 |
| 5320CASE | 坚固的运输箱 |
| Y5320 | 机架安装套件（滑轨） |
| 软件 | 说明 |
| MET/CAL LITE | 专用型自动校准和计量管理软件 |
