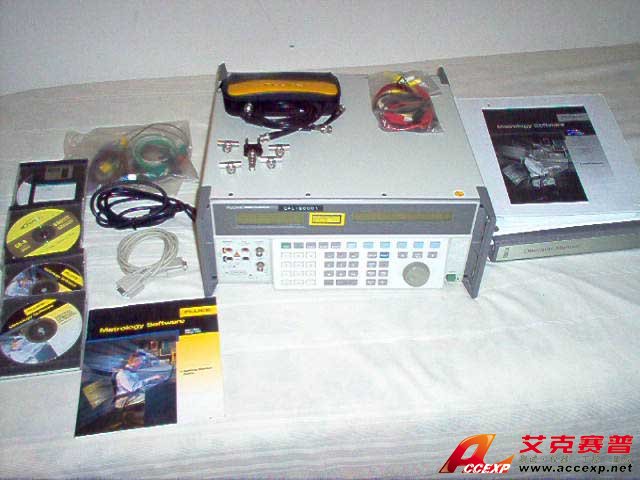

FLUKE 5500A 多功能校准器
名称：过程校准仪
品牌：
型号：
简介：FLUKE 5500A多产品校准器是在5500A功能的基础上，将其工作负荷的范围进一步扩展而制作成的。FLUKE 5520A提高了准确度、扩展了量程、并增加了更多的功能。新增加的功能包括交、直流电流可达20A、能够测量压力以及具有校准5 1...
申请服务
- 产品介绍
FLUKE 5500A多产品校准器能够校准数字式和模拟式多用表、温度计（热偶及RTD）、手持式功率表、数据采集器、电流钳、各种类型的记录仪、面板表、过程校准器、功率谐波分析仪以及很多其它类似的测量工具。
FLUKE 5500A多产品校准器是在5500A功能的基础上，将其工作负荷的范围进一步扩展而制作成的。5520A提高了准确度、扩展了量程、并增加了更多的功能。新增加的功能包括交、直流电流可达20A、能够测量压力以及具有校准5 1/2位和6 1/2位数字多用表的能力。这就意味着5520A实际上能够覆盖您的大部分高性能的工作负荷。
FLUKE 5500A多产品校准器选件和附件提供了极大的灵活性
5500A和5520A配有几种选件，能够提供完全的校准方案。这包括：
FLUKE 5500A多产品校准器校准300MHz、600MHz或1.1GHz示波器的选件。
MET/CAL 校准和编制文件的软件工具，可以帮助您实现校准工作的自动化，并能够收集和报告校准的结果。
引线附件、校准钳型表的线圈、与5520A配用的700系列?？橐约按值脑耸湎涞?。这些附件使您能够连接各式各样的仪器，测量温度和压力，以及校准钳型表，贮存和运输校准器。
FLUKE 5500A多产品校准器操作简单，易于使用
5500A和5520A 5500A/5520A 不仅可以帮助您完成校准工作，而且非常轻松，方便，自如。仪器按照使用人员的自然操作习惯进行了设计。减少了翻看手册的需要。 对大部分的操作都自然地从左至右，不会有感觉不便的移动。大部分功能只需少数按键就可完成。计算器式的按键方便输入参数，带背景灯的明亮的LCD显示屏保证任何角度和照明条件都可清晰阅读。MULT(乘)和DIV(除)键可以使当前的输出设置值乘10或除10，或量程按1-2-5 步长变化。该按键使操作更加方便。Spec(指标)菜单使您立即获得当前值的不确定度。
FLUKE 5500A多产品校准器配用MET/CAL或者5500/CAL实现校准自动化和计量管理文件化
按照ISO 17025等各种质量控制标准的要求，您不仅仅要进行测量，而且还有很多校准管理工作要做，您还要满足各种文件编制、控制及报告的要求。
| 功能 | 范围 | 最优的1年技术指标 |
| ±(ppm输出+ppm量程) | ||
| FLUKE 5500A多产品校准器 | ||
| 直流电压 | 0到±1020V | 50+1.5 |
| 直流电流 | 0到±11A | 100+7.6 |
| 电阻 | 0到329.999MΩ | 90+18 |
| 交流电压 | 1mV到1020V，10Hz到500kHz，正弦波 | 300+18 |
| 交流电流 | 29μA到11A，10Hz到10kHz，正弦波 | 900+91 |
| 电容 | 0.33nF到1.1mF | 0.25%+0.091% |
| 热偶源和热偶测量 | -250℃ 到+2316℃，（11种类型） | 0.14℃ |
| RTD源 | -200℃ 到+630℃，（8种类型） | 0.03℃ |
| 直流功率 | 109μW到11kW | 0.0008 |
| 交流功率 | 109μW到11kW，45-65Hz，PF=1 | 0.0015 |
| 相位 | 0 到±179.99°，10Hz到10kHz | 0.15° |
| 频率 | 0.01Hz到2.0MHz | 25ppm |
| FLUKE 5520A高性能多产品校准器 | ||
| 直流电压 | 0到±1020V | 11+0.9 |
| 直流电流 | 0到±20.5A | 100+7.6 |
| 电阻 | 0到1100MΩ | 28+1.8 |
| 交流电压 | 1mV到1020V，10Hz到500kHz，正弦波 | 150+18 |
| 交流电流 | 29mA到20.5A，10Hz到30kHz，正弦波 | 400+61 |
| 电容 | 0.19nF到110mF | 0.25%+0.091% |
| 热偶源和热偶测量 | -250℃ 到+2316℃，（11种类型） | 0.14℃ |
| RTD源 | -200℃ 到+630℃，（8种类型） | 0.03℃ |
| 直流功率 | 10.9μW到20.5kW | 0.00022 |
| 交流功率 | 10.9μW到20.5kW，45-65Hz，PF=1 | 0.0008 |
| 相位 | 0 到±179.99°，10Hz到30kHz | 0.1° |
| 频率 | 0.01Hz到2.0MHz | 2.5ppm |
| FLUKE 5520A用的5520A-SC1100示波器校准选件 | ||
| 直流电压 | 0到±6.6V（50Ω） | 0.25%+40μV |
| 0到±130V（1MΩ） | 0.05%+40μV | |
| 交流电压（方波） | ±1mV到±6.6V p-p（50Ω） | 0.25%+40μV |
| ±1mV到±130V p-p（1MΩ） | 0.1%+40μV | |
| 快沿 | 4mV到2.5V p-p（50Ω） | 上升时间：<300ps |
| 稳幅正弦波 | 50kHz到1.1GHz | 平坦度：1.5%+100μV |
| 时标 | 5s到2ns；尖峰、方波、20%脉冲、正弦波 | 2.5ppm |
| 波形发生器 | 1.8mV到55V p-p（1MΩ） | 3%+100μV |
| 1.8mV到2.5V p-p（50Ω） | ||
| 脉冲发生器 | 幅度：10mV到2.5V | 5% |
| 宽度：4ns到500ns | 2.5ppm | |
| 周期：20ms到200ns | ||
| 视频信号触发 | NTSC，SECAM，PAL， PAL-M | |
| 输入阻抗测量 | 40W到1.5 MΩ | 0.10% |
| 5pF到50pF | 5% | |
| 过载测量 | 5V到9V（DC或AC方波），5到60s | |
| FLUKE 5500A和5520A用的5500A-SC600示波器校准选件 | ||
| 直流电压 | 0到±6.6V（50Ω） | 0.25%+40μV |
| 0到±130V（1MΩ） | 0.05%+40μV | |
| 交流电压（方波） | ±1mV到±6.6V p-p（50Ω） | 0.25%+40μV |
| ±1mV到±130V p-p（1MΩ） | 0.1%+40μV | |
| 快沿 | 4mV到2.5V p-p（50Ω） | 上升时间：<300ps |
| 稳幅正弦波 | 50kHz到600MHz | 平坦度1.5%+100μV |
| 时标 | 5s到2ns；尖峰，方波，20%脉冲，正弦波 | 2.5ppm |
| 波形发生器 | 1.8mV到55V p-p（1MΩ） | 3%+100μV |
| 1.8mV到2.5V p-p（50Ω） | ||
| 10Hz到100kHz；方波，正弦波，三角波 | ||
| 脉冲发生器 | 幅度：10mV到2.5V | 5% |
| 宽度：4ns到500ns | 2.5ppm | |
| 周期：20ms到200ns | 上升沿/下降沿 <1ns | |
| 视频信号触发 | NTSC，SECAM，PAL， PAL-M | |
| 输入阻抗测量 | 40W到1.5 MΩ | 0.10% |
| 5pF到50pF | 5% | |
| 过载测量 | 5V到9V（DC或AC方波），5到60s | |
| FLUKE 5500A和5520A用的5500A-SC300示波器校准选件 | ||
| 直流电压 | 0到±2.2V（50W） | 0.25%+100μV |
| 交流电压（方波） | 1.8mV到2.2V p-p（50Ω） | 0.25%+100μV |
| 1.8mV到105V p-p（1MΩ） | ||
| 快沿 | 4.5mV到2.75V p-p（50Ω） | 上升时间：≤400ps |
| 稳幅正弦波 | 50kHz到300MHz | 平坦度：1.5%+100μV |
| 时标 | 5s到2ns；脉冲锯齿波，正弦波 | 25ppm |
| 波形发生器 | 1.8mV到55V p-p（1MΩ） | 3%+100μV |
| 1.8mV到2.5V p-p（50Ω） | ||
| 10Hz到100kHz；方波，正弦波，三角波 | ||
FLUKE 5500A 多功能校准器订货信息：
| 型号 | 说明 |
| FLUKE 5500A | 多产品校准器 |
| FLUKE 5520A | 高性能多产品校准器 |
| FLUKE 5500A/3 | 带300MHz示波器校准选件的多产品校准器 |
| FLUKE 5520A/3 | 带300MHz示波器校准选件的高性能多产品校准器 |
| FLUKE 5500A/6 | 带600MHz示波器校准选件的多产品校准器 |
| FLUKE 5520A/6 | 带600MHz示波器校准选件的高性能多产品校准器 |
| FLUKE 5520A/1GHz | 带1.1 GHz示波器校准选件的高性能多产品校准器 |
| FLUKE 5520A-PQ | 带电能质量分析校准选件的高性能多产品校准器 |
| 可选附件 | 说明 |
| 5500A/LEADS | 综合测试线套件 |
| 5500A/COIL | 50匝线圈 |
| 5800A-7004K | 示波器校准用附件一套 |
| 5500A/CASE | 带轮的运输箱 |
| 5725A | 放大器（只适用于5500A） |
| 5500A/HNDL | 侧手把 |
| Y5537 | 上机架套件 |
| 软件 | 说明 |
| MET/CAL | 自动校准和计量管理软件 |
| 5500/CAL | 经济型自动校准和计量管理软件 |
| MET/CAL LITE | 专用型自动校准和计量管理软件 |
