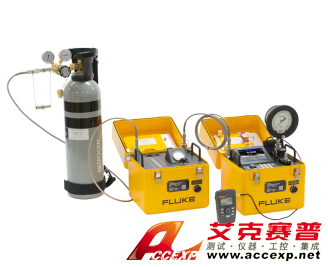

FLUKE 4322 压力校准系统
名称：过程校准仪
品牌：
型号：
简介：FLUKE 4322 自动压力校准系统可以控制和测量压力，真空至70 MPa (10,000 psi)，标称准确度为 0.1 %读数。 FLUKE 4322自动压力校准系统重量轻、紧凑、坚固、易携带，适用于现场校准。 FLUKE 4322自...
申请服务
- 产品介绍
FLUKE 4322 自动压力校准系统可以控制和测量压力，真空至70 MPa (10,000 psi)，标称准确度为± 0.1 %读数。
FLUKE 4322压力校准仪重量轻、紧凑、坚固、易携带，适用于现场校准。
FLUKE 4322自动压力校准系统集成的防污染系统支持直接校准气压和液压表，无需清洁。
FLUKE 4322自动压力校准系统利用内置泵，可实现自动校准，真空至2 MPa (300 psi)，无需外部压力或真空源。
FLUKE 4322自动压力校准系统可实现大部分压力工作负荷下的高效、安全、无误校准。
FLUKE 4322自动压力校准系统拥有几项重要的高压安全特性。高压连接采用“快接”设计，带有集成式安全联锁装置。管道、适配器和软管额定承受至少四倍于工作压力的爆破压力。测试软管采用不锈钢编织?；ぬ滓苑乐顾鸹?。
FLUKE 4322 自动压力校准系统的压力控制器支持过压?；?，自动释放任何高于最高工作压力的压力。如果电力中断，控制器释放压力并恢复至安全的排气状态。
FLUKE 4322 自动压力校准系统的压力控制器和远程手操器上均设有非常显眼且方便操作的“中止”按钮，如需要，可以立即停止控制并释放压力。
FLUKE 4322 自动压力校准系统经过测试，即使在最极端的环境条件下，也能够提供始终如一的高端性能。设备组件封装在经过加固的深冲铝质外壳内，?；て洳皇芏窳犹跫跋?，例如远洋轮船环境?；竦米ɡ腃alCheck功能采用冗余传感器，最小化不确定度，并尽早捕获故障或超差条件。
FLUKE 4322 自动压力校准系统的气体介质集成有防污染功能，利用1台校准器即可校准所有类型的压力设备，不会污染气体系统或将不兼容的液体引入至气动系统。
FLUKE 4322 自动压力校准系统的压力产生和控制组件及硬件采用?？榛峁?，可在最小化停工时间的同时轻松执行预防性维护和支持。4322控制器还具有即插即用压力测量?？?，简化校准支持?？赏ü谥米远Ｗ汲绦蛟诳刂破髂诙愿媚？榻行Ｗ蓟蚪洳鹣滤腿バＷ?。?？椴捎醚丈嗦?，可通过前面板快速访问，利用手指旋转紧固件即可轻松拆下和替换。
福禄克 4322自动压力校准系统产品有如下亮点：
一、FLUKE 4322压力控制器是福禄克 4322自动压力校准系统的主要组件，其本身就是功能强大的校准器。这种便携式、易于使用的工具包兼具了极其广泛的测量范围和控制能力以及高级特性。
二、简单、准确的压力测量：
福禄克 4322压力校准器提供0.1%读数的一年期测量总不确定度，低压至10,000 psi (70 MPa)。利用简单但准确的百分比读数测量性能，可以信心十足地校准各种工作负荷，确保测试不确定度比(TUR)符合要求。
四个即插即用的压力测量?？楹推鼓？楦涸鹞沽刂破魇迪址浅？淼牧砍?。使用期间，福禄克 4322自动无缝切换?？榱砍?，以便每个测量点和工作模式均可以采用最佳压力?？?。
所有压力?？榫诓看⒋嫣卣骰托Ｗ夹畔?，可在系统间互换，从而简化校准支持和防止停工。利用手指旋转紧固件，通过前面板可轻松拆下和替换?？?。
每个FLUKE 4322压力校准器的压力测量?？榫哂腥鋈哂嘌沽Υ衅?，这三个传感器的输出被自动平均，以降低测量的总不确定度?；竦米ɡ腃alCheck特性自动监测和比较全部三个传感器，以检测?？槟诘乃鸹祷虺钐跫?，从而在导致严重错误和代价不菲的召回之前防止潜在的测量错误。
三、自动压力生成和控制：
4322压力控制器具有自动压力控制功能，从低绝压和负表压至10,000 psi (70 MPa)。4322压力控制器采用突破性的高速压阻式阀门技术，可以比其它任何高端台式或机架式控制器更快速地设置和准确控制压力至最高范围。
压力控制器还内置自动真空和压力生成和控制功能，可校准从低于1 inHg (0.5 psi, 3.5 kPa)绝压至300 psi (2 MPa)的设备，无需任何外部压力或真空源。压力控制器采用获得专利的泵控制技术，可更迅速地控制、生成较低绝压，并比其它基于泵的压力校准器更加精确地进行控制。
4322压力控制器提供可调控制设置和多种控制模式，可最有效地满足被校准UUT对精度的要求。
四、集成式防污染系统：
4322压力控制器具有集成式防污染系统(CPS)，可防止出现会导致代价不菲的停工、损坏和测量错误的污染情况。 CPS保证远离控制器单向流动，防止液体和颗粒污染物进入压力控制器。当控制器将干净气源通过CPS引入测试电路内时，完成向上压力冲程；通过位于CPS上的清洗电磁阀(压力控制器外部)，完成向下压力冲程。已经从UUT中排出的气体和任何液体均不会被吸至控制器内，而是通过CPS排放至废料瓶内以进行废弃处理。
福禄克采用?？槭降腃PS设计，方便更换，进一步防止了UUT交叉污染。用一只手，只需几秒钟就可以将CPS从4322压力控制器上拆下。CPS?？椴捎醚丈嗦?，以区分“干净”和“脏污”维护。无需工具，只需几分钟就可以打开并清洁CPS组件。
五、直观的用户界面
4322压力控制器采用橡胶材质的直接功能键以实现常见操作，以及键盘以用于数字输入。利用选择/调节旋钮，可在压力校准期间快速增加和降低压力，并高效地浏览菜单。
高级图形化用户界面(GUI)方便查看和编辑校准器设置；设置、存储和执行测试配置；储存结果；并利用标准打印机直接打印校准报告。4322还具有一整套远程SCPI功能，可通过USB2.0 B型、IEEE 488.2或RS-232连接进行访问，实现完全自动化。
尽管4322压力校准器是最先进的高性能、多功能压力校准器之一，但GUI使其使用起来相当简单和方便。利用“正常”工作模式，可轻松进行日常校准工作，而利用“高级”模式，经验更为丰富的用户可充分利用高级特性。
“正常模式”下工作时，设置和执行校准时只显示必要信息。显示屏的上半部分为一个窗口，清晰地显示压力测量值和控制值及设置相关通信。显示屏的下半部分为引导式菜单，以直观的、线性化工作流程引导您逐步设置和执行压力校准序列。校准期间显示带有合格/不合格标准的校准结果，并将其保存以供稍后下载?？赏ü沽刂破魃系腢SB连接直接生成校准报告并将其发送至标准打印机。
利用“高级模式”，可不用按照说明的校准顺序逐步控制和测量压力，利用该模式，可访问设置、数据和不常用的信息。

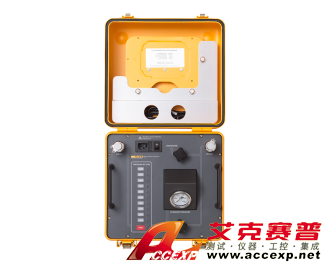

六、4322增压器
4322增压器可将N2气罐或其他干净气体介质的气源压力增加至高达10,500 psi，以实现高压校准。
增压器采用获得专利的旋转凸轮设计，驱动活塞快速生成目标输出压力。由于压力由四个串联在一起、交替进行压缩过程的活塞生成，所以4322增压器可生成平滑的高压输出，没有传统的单活塞气体升压器通常具有的明显压力波动。
该增压器由一个高性能无刷伺服电动机驱动，带有变速控制，因此可安静工作，无需设备级压缩空气进行驱动或液体润滑。
工作时，只需按下增压器薄膜键盘上的相应按键，即可选择目标增压压力，从1,000至10,000 psi (7至70 MPa)，步长为1,000 psi (7 MPa)。增压器控制变速电动机来生成和维持提供给压力控制器的压力。
典型校准期间，4322要足够快地生成压力以满足4322压力控制器气体消耗的速度。按需生成压力，无需再对高压蓄压器预充电，从而缩短设置和工作时间，提高安全性。

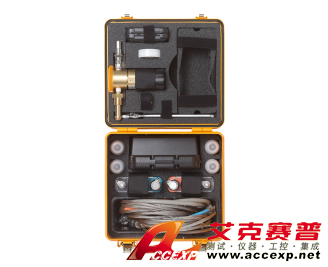

七、4322附件
利用各种附件，可优化4322自动压力校准系统，以适应各种应用。
八、手持式远程手操器
在工作现场，并非总是可以方便地访问要校准的压力测量设备。利用4322便携式远程手操器，可校准哪怕是最难以触及的压力设备，同时安全、高效地安置用户和设备。
远程手操器重量轻、紧凑且坚固。旋钮、橡胶材质的功能键和背光的图形化用户界面模拟4322压力控制器的控键和用户界面，可实现单手压力控制和逐步执行校准序列。远程手操器具有电气开关测试连接和测试线，可实现完全自动化的压力开关测试。
将其与3 m (10 ft)测试软管选件搭配使用时，可灵活地在狭窄、复杂的工作区内工作。
可利用远程手操器来执行如下任务：
操作校准器，同时在远端或其他被遮挡的角度读取UUT输出。
在地板或其他水平表面上设置校准器，同时在不同高度读取UUT输出。
在危险区域进行校准时，可站在安全距离或?；て琳虾竺娼行Ｗ?。
九、便携式压缩气罐组件
提供便携式压缩气罐选件，为4322压缩校准系统提供气源，以实现高于300 psi (2 MPa)的最高压力控制器泵压力下的工作。铝质气罐重量轻，具有截止阀，带有安全阀和软肩带，方便携带。
气罐可利用高达2,000 psi (14 MPa)的气源进行充气以实现现场校准。含有可拆卸的自排气调节器和带快接适配器的高压供气软管，所以可快速、安全地将气罐连接至4322安全控制器或增压器。
注：4322便携式气罐经认证，符合美国交通运输部(USDOT)的相关规范。气罐的使用、填充和运输应符合地方法规要求和/或在某些区域内禁止使用。
十、高压柔性软管和适配器
4322自动压力校准系统具有测试连接和软管选件，可进一步提高易用性和安全性。
4322自动压力校准系统内的高压连接支持福禄克IQC70系统。IQC70适配器为联锁式快接压力接头，工作压力可高达10,000 psi (70 MPa)。公头适配器(插头)可轻松插入至母头适配器(连接器)，通过固定连接器上的插销使其连接并就位。断开连接时，只需按连接器上的套管即可将插头从固定插销上释放下来。在连接处施加压力锁定套管和插销，使其就位，防止插头和连接器断开，直至从系统上拆下压力源。
4322压力控制器、CPS和增压器的气源、输出和测试端口均支持IQC70连接头。IQC70插头适配器可满足各种压力连接类型和尺寸的需要，校准期间，可轻松地直接将UUT安装至4322压力控制器测试端口。利用创新的IQC70设计，即使加压时，插头也可以在连接器中旋转，所以可以对UUT进行调整定位以实现最佳可视性。
如果UUT无法直接安装至压力控制器，提供3米(10英尺)测试软管选件，用以扩展测试端口。4322测试软管的额定工作压力为10,000 psi (70 MPa)，而且非常轻便和灵活。不锈钢编织护套?；つ陀玫母哐谷砉?，防止意外捏扁或剪断。测试软管的颜色编码与CPS?？橐恢?，所以可以轻松区分“干净”和“脏污”维护管道。
| FLUKE 4322订货型号 | 电话： 0731-84284278 18670003570 http://www.cafa100.cn |
| FLUKE 4322-SYS | 4322-CONTR、4322-INTFR、2 m高压互连软管，备件套件 |
| FLUKE 4322-SYS-CE | 4322-CONTR-CE、4322-INTFR-CE、2 m高压互连软管，备件套件 |
| FLUKE 4322-SYS-USDOT | 4322-CONTR、4322-INTFR、4322-CYL-USDOT、2 m高压互连软管，备件套件 |
| FLUKE 4322-SYS-NAVAIR | 4322压力控制器主机、4322增压器主机、US DOT氮气罐组件、4322附件组件，带：蓝色CPS组件、蓝色高压测试软管、橘色CPS组件、橘色高压测试软管，数量：4；废料瓶、压力调节器组件、IQC70适配器套件(14件)、高压互连软管、高压气源管，数量：2；电源线、4322备件包、PFTE胶布、IEEE电缆 |
| FLUKE 4322-CONTR | 4322压力校准器主机、CPS套件、电源线、控制器备件、IQC70适配器：¼ in NPT母头、DH500母头(等效于HiP HF4)，数量：2 x AN4公头 |
| FLUKE 4322-CONTR-CE | 4322压力校准器设备主机(CE配置)、蓝色CPS组件、电源线、控制器备件、IQC70适配器：¼ in NPT母头、DH500母头(等效于HiP HF4)，数量：2 x AN4公头 |
| FLUKE 4322-INTFR | 4322增压器设备主机、电源线、增压器备件、IQC70适配器：¼ in NPT母头，DH500母头(等效于HiP HF4)，数量：2 x AN4公头 |
| FLUKE 4322-INTFR-CE | 4322增压器设备主机(CE配置)、电源线、增压器备件、IQC70适配器：¼ in NPT母头、DH500母头(等效于HiP HF4)，数量：2 x AN4公头 |
| FLUKE 4322-REM | 4322远程手操器、3 m远程手操器电缆、开关测试线 |
| FLUKE 4322-CYL-USDOT | 美国交通运输部认证的氮气罐，带截止阀、端口插头和?；し?、背带、压力调节器组件，带压力计、CGA 580适配器和气源软管快接接头，附加CGA 580 ¼ in适配器、2 m高压气源软管 |
| FLUKE 4322需要选配的配件 | 描述 需要付费另外订购：0731-84284278-802 |
| FLUKE CASE-4322-ACCY | 加固的深冲铝质运输箱，带泡沫填充物，方便储存和运输4322附件 |
| FLUKE CPS-4322-BLUE | CPS附件，蓝色编码，2个废料瓶 |
| FLUKE CPS-4322-ORANGE | CPS附件，橘色编码，2个废料瓶 |
| FLUKE KIT-4322-ADPT | 适配器套件储存箱，带泡沫填充物，IQC70适配器：⅛ in NPT母头、¼ in NPT母头、½ in NPT母头、⅛ in NPT公头、¼ in NPT公头、½ in NPT公头、DH500母头(等效于HiP HF4)、DH500公头(等效于HiP HM4)、⅛ in ID软管倒钩接头、¼ in ID软管倒钩接头、AN4母头、AN6母头、AN4公头、AN6公头 |
| FLUKE HOSE-4322-BLUE | 3 m高压测试软管，蓝色编码 |
| FLUKE 4322 自动压力校准系统通用技术指标 | |
| 电源要求 | 100 V ac至240 V ac (-15%, +10%)，50 Hz至60 Hz |
| 最高功耗 | 控制器： 110 VA |
| 增压器： 250 VA | |
| 工作温度范围 | 0 °C 至 50 °C |
| 储存温度范围 | -30 °C 至 71 °C |
| 湿度 | 5 % 至 95 % |
| 振动 | 满足MIL-T-28800D标准 |
| 海拔(工作) | 2,000 m |
| 重量 | 控制器：约 12 kg (27 lb) |
| 增压器：约14 kg (31 lb) | |
| 附件套件，带手操器：约12 kg (27 lb) | |
| 氮气罐：约 12 kg (26 lb) | |
| 尺寸 | 控制器、增压器和附件套件： 32.5 cm x 30.5 cm x 30.5 cm (13 in x 12 in x 12 in) (长x宽x高) |
| 氮气罐：68.5 cm x 17.8 cm (27 in x 7 in ) (高x直径) | |
| 远程通信接口 | RS-232、USB B型、IEEE-488.2、USB A型(仅限打印机端口) |
| 压力范围 | 3.5 kPa绝压至70 MPa |
| 工作介质 | 干燥氮气或由船用泵提供的压缩空气 |
| 预热时间 | 开机后15分钟，工作温度范围内，至少60分钟的环境温度适应时间 |
| FLUKE 4322压力限值 | |
| FLUKE 4322推荐气源压力 | |
| 控制器 | 700 kPa或高于最大目标压力10%，取大值，不超过73 MPa |
| 增压器 | 3.5至14 MPa |
| 最大系统工作压力 | 70 MPa |
| 最大气源压力 | |
| 控制器 | 73 MPa |
| 增压器 | 20 MPa |
| 最大氮气罐压力 | 14 MPa |
| 最大调节器压力 | |
| 进口 | 40 MPa |
| 出口 | 17 MPa |
| 连接、附件和适配器 | 参考下文中的表格 |
| 测量技术指标 | |
| 气压?？榉段?/td> | 70 kPa至110 kPa绝压 |
| 压力传感器?？榉段?nbsp;[1] | |
| A150k | 3.5 kPa至150 kPa绝压 |
| G700k | 50 kPa至700 kPa表压 |
| G10M | 700 kPa至10 MPa表压 |
| G70M | 10 MPa至70 MPa表压 |
| 分辨率 | 1 ppm读数或大于4 的1 ppm (0.00004 或2.5 Pa)，取大值 |
| FLUKE 4322控制器、增压器和氮气罐连接 | |||
| 单元 | 名称 | 连接件类型 [1] | 最大工作压力限值 |
| 控制器 | 测试端口 | IQC70母头，位于CPS | 70 MPa |
| 气源端口 | IQC70母头 | ||
| 通气软管 | IQC70公头 | ||
| 增压器 | 气源端口 | IQC70母头 | 70 MPa |
| 出口 | IQC70母头 | ||
| 氮气罐 | 阀门 | CGA580喷嘴 | 40 MPa |
| 调节器出口 | 迷你QC(快接)母头 | 20 MPa | |
| 注：[1]ICQ70为福禄克联锁式快接装置，额定值为70 MPa 。 | |||
| FLUKE 4322附件套件连接件 | ||
| 名称 | 连接件类型[1] | 最大工作压力限值[2] |
| 连接件，1/2公头管螺纹(NPT) | IQC70 公头 | 70 MPa |
| 连接件，1/4 公头管螺纹(NPT) | ||
| 连接件，1/8 公头管螺纹(NPT) | ||
| 连接件，1/2 母头管螺纹(NPT) | ||
| 连接件，1/4 母头管螺纹(NPT) | ||
| 连接件，1/8 母头管螺纹(NPT) | ||
| 连接件，等效于HF4 | ||
| 连接件，AN6 母头 | ||
| 连接件，AN4 母头 | ||
| 连接件，等效于HM4 | ||
| 连接件，AN6 公头 | ||
| 连接件，AN4 公头 | ||
| 连接件，1/4 ID软管倒钩接头 | IQC70 公头 | 700 kPa |
| 连接件，1/8 ID软管倒钩接头 | IQC70 公头 | 700 kPa |
|
1. IQC70为福禄克联锁式快接装置，标称额定值为70 MPa。 2. 显示的工作压力仅适用于适配器。实际压力功能可能受完整性或适配器的连接件的最大工作压力限制。 |
||
| FLUKE 4322测试软管 | ||
| 名称 | 连接件类型 [1] | 最大工作压力限值 |
| 测试软管3 m | 一端为IQC70公头，一端为IQC70母头接头 | 70 MPa |
| 互连软管1.8 m | 两端均为IQC70公头 | 70 MPa |
| 供气软管1.8 m | 一端为IQC70公头，另一端为迷你QC(快接)头 | 20 MPa |
|
注： 1. IQC70为福禄克联锁式快接装置，标称额定值为70 MPa。 2. 由于微型QC(快接)头用于连接至调节器的连接件，所以软管的压力限制为21MPa。 |
||
| FLUKE 4322测量不确定度 | ||
| 表压、绝压或真空 | 范围 | 不确定度[1] |
| 表压[2] | -98 kPa至+25 kPa | ±25 Pa |
| 25 kPa至70 MPa | ±0.1 %读数 | |
| 绝压 | 3.5至130 kPa绝压 | ±25 Pa |
| 130 kPa至70 MPa绝压 | ±0.1 %读数 | |
| 真空[2] | 0 kPa至98 kPa | ±25 Pa |
|
注： [1] 测量不确定度定义为校准后1年期测量压力示值的最大偏差，包括迟滞、线性度、可重复性、稳定性、温度、湿度影响和校准参考标准测量不确定度。不确定度表示采用包含因子2，并符合ISO指南对测量不确定度的表示的建议。 [2] 负表压和真空压力值假设环境大气压力约为101 kPa绝压。 |
||
| FLUKE 4322压力控制技术指标 | ||
| 控制精度 | ± 28 Pa或0.025 %读数，取大值 | |
| 控制范围 | ||
| 压力源 | 表压、绝压或真空 | Range |
| 内置泵 | 表压[1] | -98 kPa至2 MPa |
| 绝压 | 3.5 kPa至2 MPa绝压 | |
| 真空(负表压)[1] | 0至98 kPa | |
| 外部气源 | 表压 | 28 kPa至70 MPa |
| 绝压 | 130 kPa至70 MPa 绝压 | |
| [1] 负表压和针孔压力值假设环境大气压力约为101 kPa绝压。 | ||
| FLUKE 4322典型压力设置时间 | ||
| 测量模式 | 范围 | 时间(秒)[5] |
| 表压 [7] | <28 kPa | 90 [1] [6] |
| 28至700 kPa | 30 [2] | |
| 700 kPa至7 MPa | 30 [3] | |
| 7 MPa至70 MPa | 60 [4] | |
| 绝压 | <14 kPa | 180 [1] [6] |
| 14至130 kPa | 90 [1] [6] | |
| 130至700 kPa | 30 [2] | |
| 700 kPa至7 MPa | 30 [3] | |
| 7 MPa至70 MPa | 60 [4] | |
| 真空 [7] | ||
| >88 kPa | 180 [1] [6] | |
| 0至88 kPa | 90 [1] [6] | |
|
[1] 假设测试体积为100 cm3，采用内置泵控制 [2] 假设测试体积为100 cm3，采用外部气源 [3] 假设测试体积为50 cm3，采用外部气源 [4] 假设测试体积为25 cm3，采用外部气源 [5] 设置时间假设压力步长不超过10%目标压力，并利用动态控制模式下的模式控制限值反应就绪时间 [6] 次大气压设置点时间假设温度低于UUT和CPS内的任何液体的沸点，以实现目标压力 [7] 负表压和真空压力值假设环境大气压力约为101 kPa绝压 |
||
