ACLT-3925H RLC负载/中频电源负载测试箱/交流测试负载
名称：电池测试仪
品牌：
型号：
简介：一、交流测试负载ACLT-3925H技术要求： 1、负载的标称电压、频率：390V 、400Hz. 2、阻性250KW 感性200KVA 功率因素：0.6-1可调 3、接线方式：三相三线制 星型接法，（预留零线） 4、设备工作电源：220V...
申请服务
- 产品介绍
一、交流测试负载ACLT-3925H技术要求：
1、负载的标称电压、频率：390V 、400Hz.
2、阻性250KW 感性200KVA 功率因素：0.6-1可调
3、接线方式：三相三线制 星型接法，（预留零线）
4、设备工作电源：220V、50Hz， 接线方式：标准电源线3米
5、显示电压、电流值、功率因数、频率、有功功率、无功功率、谐波等
6、控制方式：远程电脑控制（100米，配通讯线）、面板开关控制?？梢粤教淄蓖骋豢刂坪头直鹂刂?。面板开关 在门内，不直接外露。
7、输出接线：ABCN四个铜排，要求铜排要大且ABCN之间的距离要宽 ，两个孔配螺栓螺帽，每个能够接4根150平方的电缆，设计可靠的接地位置并有标识（接线空间尽量大）。
8、箱体结构：集装箱形式，带有吊装吊钩和底部叉车间隙 ，防护等级IP32,满足在海面平台上长时间工作，具有防水功能。
9、进风和散热网带有防雨孔，不能直接开孔。
10、箱体面板材料：2毫米以上，进行防静电喷塑，能经受盐雾和大气的腐蚀。
11、面板开门为带铰链门板，开启角度不小于90度，且能固定。
12、设备中绝缘部件采用阻燃、耐潮及耐油雾的材料
13、介电强度：能承受AC2500V/50Hz 1分钟无击穿和闪络现象。
14、绝缘电阻：设备不同极带电部件间和各电路与地之间冷态绝缘10M欧,热态2M欧。
15、设备铭牌，采用白不锈钢标明：设备名称、制造厂、产品型号、电压、频率、出厂编号、重量和制造日期等。
16、设备配备：各型号接触器、电阻一套。
17、提供：结构图，元器件布置图、原理图等。
二、控制方式:主机面板控制及远程PC机控制。

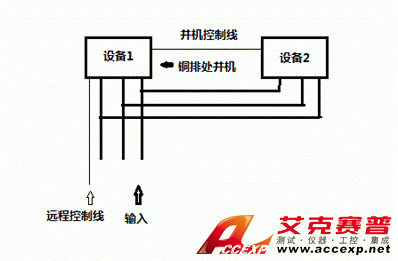

具备实现突加、突卸测试功能?？梢允迪?台负载并机同时测试。
1、 功率因素0.8 加载 功率因素等于1不加无功L:
2、功率因素0.8单相突加
3、 功率因素0.8三相突加
4、 功率因素1单相突加
5、 功率因素1三相突加
说明：单相突加设计成：单相250V R 10.1 1.6两个档位 L 7.6 1.3两个档位 单独做一个接线座 并配备电缆和快速夹头，让客户可以自行选择突加哪一相，接拿一相。
三、交流测试负载技术参数：
（1）主回路由阻性负载和感性负载两部分组成；功率因数可调整可组合。
（2）三部分负载由三相RL拨动开关分段控制和电脑控制
（3）阻性负载：功率有0-251KW连续可调节，步进幅度0.1KW.
（4）感性负载：功率有0-201KVA连续可调节，步进幅度0.1KVA.
（5）ACLT-3925H阻性、感性独立控制并可以自由组合，最小步进幅度0.1K.
（6）适用环境温度范围：－10～+40℃。
（7）接入负载电压： 三相AC390V/400Hz（线电压390V，相电压225V）。
（8）接线方式：三相三线制,或三相四线制。
（9）电压精度为±0.5%、电压分辨率为0.1V。
（10）频率测量范围为400Hz,功率标识以400Hz为准，频率测量范围±15%。
（11）电流测量范围0-400A，电流精度为±1A。
（12）负载柜机箱本身带有控制面板，并带有RS232接口，负载和计算机相连接，并通过相关软件实现负载由远程PC机控制和数据处理。
