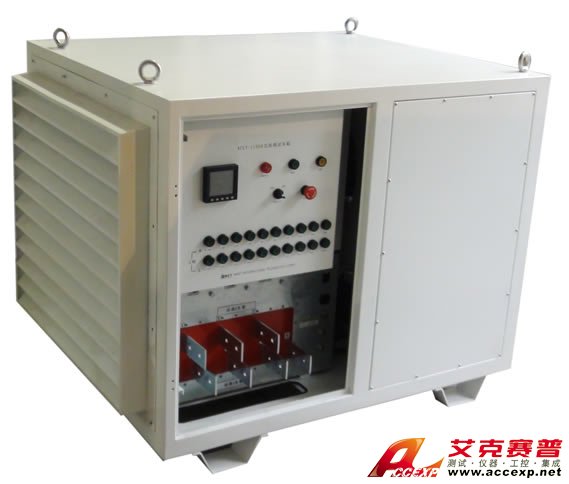

ACLT-1130H电源性能测试负载
名称：电池测试仪
品牌：
型号：
简介：一、中频电源RLC测试负载的主要功能： 1. 负载的标称电压、频率：三相200V 、400HZ 2. 阻性40KW 感性32KVA 功率因素：0.6-1可调 3. 接线方式：三相四线制 星型接法。 4. 设备工作电压：220V、50HZ，接...
申请服务
- 产品介绍
一、中频电源RLC测试负载的主要功能：
1. 负载的标称电压、频率：三相200V 、400HZ
2. 阻性40KW 感性32KVA 功率因素：0.6-1可调
3. 接线方式：三相四线制 星型接法。
4. 设备工作电压：220V、50HZ，接线方式：标准电源线3米
5. 显示电压、电流值、功率因数、频率、有功功率、无功功率、谐波等
6. 控制方式：远程电脑控制（100米，配通讯线）、面板开关控制（开关控制可以不带波段加载）?？梢粤教淄蓖骋豢刂坪头直鹂刂?。面板开关 在门内，不直接外露。
7. 输出接线：ABCN四个铜排 要求铜排要大且ABCN之间的距离要宽 ，设计可靠的接地位置 并有标识。 （接线空间大）
8. 箱体结构：集装箱形式，带有吊装吊钩和底部叉车间隙 ，防护等级IP32，在海面平台上长时间工作，具有防水功能。
9. 进风和散热网带有防雨孔，不能直接开孔。
10. 箱体面板材料：2毫米以上，进行防静电喷塑，能经受盐雾和大气的腐蚀。
11. 面板开门为带铰链门板，开启角度不小于90度，且能固定。
12. 设备中绝缘部件采用阻燃、耐潮及耐油雾的材料
13. 介电强度：能承受AC2500V/50HZ 1分钟无击穿和闪络现象。
14. 绝缘电阻：设备不同极带电部件间和各电路与地之间冷态绝缘10M欧， 热态2M欧。
15. 设备铭牌，采用白不锈钢 标明：设备名称、制造厂、产品型号、电压、频率、出厂编号、重量和制造日期等
16. 设备配备：各型号接触器、电阻一套
17. 提供：结构图 元器件布置图、原理图等。
二、中频电源RLC测试负载控制方式: 主机面板控制及远程PC机控制。
具备实现突加、突卸测试功能?？梢允迪?台负载并机同时测试。
1. 功率因素0.8 三相加载
2. 功率因素0.6三相加载
3. 功率因素1三相加载
4. 功率因素1单相加载
三、中频电源RLC测试负载的技术参数：
（1）主回路由阻性负载和感性负载两部分组成；功率因数可调整可组合。
（2）三部分负载由三相RL拨动开关分段控制和电脑控制
（3）阻性负载：0- 41KW连续可调节，步进幅度：0.1KW.
（4）感性负载：0- 31KVA连续可调节，步进幅度：0.1KVA.
（5）ACLT-1130H阻性、感性独立控制并可以自由组合，最小步进幅度0.1K。
（6）适用环境温度范围：－10～+40℃。
（7）接入负载电压： 三相AC200V/400Hz（线电压200V，相电压115V）。
（8）接线方式：三相四线制。
（9）电压精度为±0.5%、电压分辨率为0.1V。
（10）频率测量范围为400Hz,功率标识以400Hz为准，频率测量范围±15%。
（11）电流测量范围0-100A,电流精度为为±1A.
（12）负载柜机箱本身带有控制面板，并带有RS232接口，负载和计算机相连接，并通过相关软件实现负载控制和数据处理。
