艾克賽普 汽車雷達緊縮場(CATR)測試系統解決方案
2024-03-18
雷達傳感器技術在自動駕駛中發揮著重要作用。具體來說，成像雷達因具備以下特性而越來越受歡迎：高分辨率；多輸入多輸出(MIMO)天線；以及寬孔徑、更高的遠距離目標識別能力和更長的遠場距離。所有這些新的測試挑戰都需要更采用復雜的測試設備。為了經濟高效地跟上技術發展的步伐，當今的雷達測試解決方案必須快速、準確、智能、緊湊且可擴展性強。
一、客戶需求
緊縮場(CATR)微波暗箱，在短距離內創造高質量靜區。
在校準過程中，沿單個雙軸軌跡同時移動，并擁有高精度的待測雷達運動。
測試和校準實現快速循環，多個待測雷達可以并行處理。
空間狹小無法容納遠場大型微波暗室。
高度靈活的測試控制和應用軟件，方便集成到現有生產環。
二、優勢
為您的特定測試和自動化需求量身定制的緊湊型測試臺，能夠適應您的生產環境。
靈活且可擴展性強的模塊化雷達測試系統，可滿足新的測試需求，以適應未來的變化，實現高投資回報。
用型一站式解決方案，提供全球現場支持和豐富的服務，制造周期短 。
專為生產而優化的快速、準確且高效的測試系統，可從雷達傳感器開發測試擴展到經濟型大規模生產測試 。
艾克賽普汽車雷達緊縮場(CATR)測試系統解決方案將NOFFZ UTP 5069測試室、自動化功能和軟件與NI VRTS相結合，可測試下一代雷達技術，有助于節省成本、更有效地利用空間并輕松適應新要求。

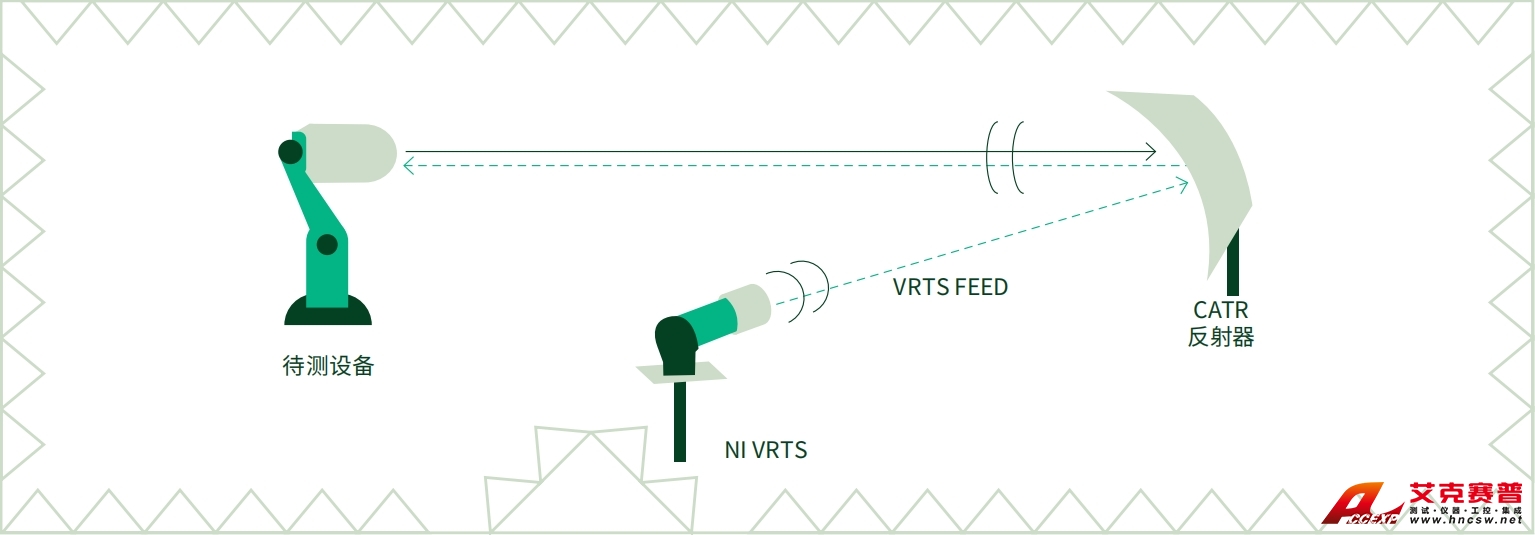

CATR測試系統內部框圖設置
三、艾克賽普解決方案
UTP 5069下線檢測(EOL)雷達傳感器測試系統在緊縮場(CATR)微波暗箱中具有出色的反射抑制能力， 且占地面積小，適用于大型成像雷達傳感器。
4GHz帶寬車載雷達測試系統(VRTS)可幫助您并行執行高度可重復且準確的雷達障礙物仿真和參數測量，從而縮短測試時間。
可選的雙爪上下料工作站有助于縮短測試周期。
機械臂將待測雷達非常精確地放置在靜區內，并允許待測雷達在方位角和仰角上進行高度準確的運動，從而獲得理想校準結果。
基于NOFFZ UTP套件的獨立應用軟件可幫助您實現同步待測雷達運動、并行測量、變量管理、獨立數據庫連接等。
艾克賽普公司推薦使用美國NI設備，如果您有汽車雷達緊縮場(CATR)測試系統需求或任何技術疑問，歡迎聯系我們將提供免費樣機上門試用和更合適的測試解決方案。
