使用R&S ZN-Z33 自动校准单元进行热真空腔（TVAC）测试
2024-03-01
卫星有效载荷的条件限定需要进行性能测试，即采用热真空腔 (TVAC) 模拟太空的极端环境和温度。
现成的商用测试和测量设备不适用于 TVAC 条件。频谱分析仪、矢量网络分析仪和信号发生器等仪器必须置于 TVAC 外部，而且需要通过长电缆才能连接至腔内的 DUT。
测试装置中的电缆、适配器和开关的属性会随着 TVAC 的温度变化而出现偏差。在真空腔外部进行的校准，在改变温度条件时失效。移动电缆和更改温度之后，有必要进行重新校准以确保测量准确度。TVAC 内部的校准流程尤其困难，因为操作者无法在真空条件下进入腔内。

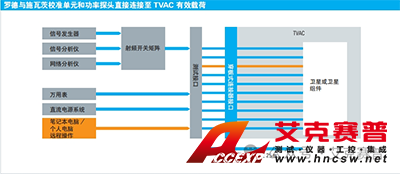

罗德与施瓦茨已开发校准附件，帮助保证上行链路及下行链路参考平面的测量准确度。一种为内嵌式校准?？?，可跟踪电缆和温度变化导致的误差；另一种为功率计，可监控测试耦合器的上行链路及下行链路功率。

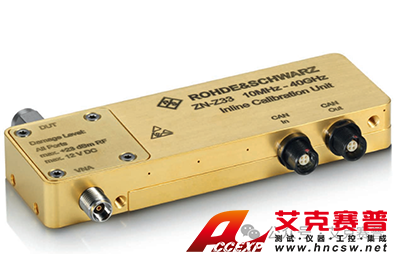

R&S ZN-Z33 内嵌式校准单元专用于 TVAC 内部操作

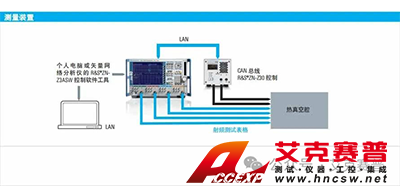

R&S ZN-Z3ASW 可安装在 R&S ZVA 矢量网络分析仪或个人电脑中。它可远程控制 R&S ZN-Z30 及R&S ZN-Z32/R&S ZN-Z33 校准单元。自动校准单元安装在 TVAC 内部，并由 R&S ZN-Z30 通过 CAN 总线进行控制。
TVAC 矢量网络分析仪多端口校准
R&S ZN-Z33（型号 .03）自动校准单元专用于 TVAC 内部操作，可永久连接测试装置电缆和 DUT，可随时进行重新校准。
需要执行一次基本多端口校准。操作者仅需提供直通连接，即可将配备校准单元的测试装置安装在 TVAC 内部。
R&S ZN-Z33 自动校准单元通过 CAN 总线连接至R&S ZN-Z30 控制器。R&S ZN-Z3ASW 软件应用可远程控制 R&S ZN-Z30 控制器以及与其连接的 R&S ZN-Z33 内嵌式校准单元。
这种解决方案的主要优势包括：
R&S ZN-Z33 自动校准单元在出厂时已经在 –30°C 至+80°C 的温度范围内进行特征校准，确?？稍谡婵仗跫率褂?/span>
R&S ZN?Z33 具备低插入损耗（典型值：在 1 GHz 时为 1.5 dB，在 40 GHz 时为 5 dB）和高有效方向性（典型值：在700 MHz 至 20 GHz 时为 38 dB）
适用于多端口测试的紧凑型装置：一个 R&S ZN-Z30 控制器即可支持多达 48 个校准单元
一台装置即可支持所有必要的校准单元；R&S ZN-Z3ASW 应用可以支持多个并行的 R&S ZN-Z30 控制器
一个软件选件即可远程设置和校准系统；R&S ZN-Z3ASW 可以安装在个人电脑或直接安装在 R&S ZVA 中
功率测量
R&S NRP33SN-V 功率探头经专门设计，可在 TVAC 中使用。该功率探头可覆盖高达 33 GHz 的卫星通信频率，并在93 dB 的动态范围内快速进行高度准确的测量，不受信号带宽和调制类型的限制。通过以太网 LAN 连接供电，可在真空腔外部轻松控制功率探头?？梢源诱婵涨荒诓恐镣獠渴褂锰厥饫⊥?。

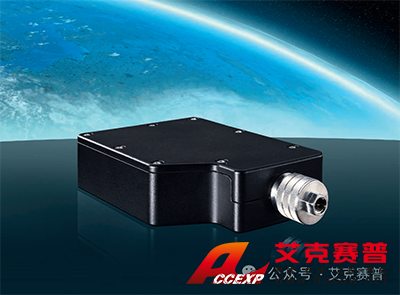

适用于 TVAC 环境的特殊R&S NRP33SN-V 三通道二极管功率探头。
R&S ZN-Z3ASW 可安装在 R&S ZVA 矢量网络分析仪或个人电脑中。它可远程控制 R&S ZN-Z30 及R&S ZN-Z32/R&S ZN-Z33 校准单元。自动校准单元安装在 TVAC 内部，并由 R&S ZN-Z30 通过 CAN 总线进行控制。
