布鲁克 INVENIO R 研究级傅立叶变换红外（FTIR）光谱仪
2024-01-15
INVENIO R是布鲁克推出的研究级傅立叶变换红外（FTIR）光谱仪的入门级产品。顾名思义，INVENIO 将帮助用户在要求严苛的分析与研发应用领域实现“发明”和“发现”。INVENIO产品的创新技术及其智能精巧的设计为新一代傅立叶变换红外光谱仪树立了标 准。新的光路设计将带来优异的信噪比、较宽的光谱范围（覆盖从远红外至紫外/可见光谱 区）和最高的灵活性，适用于各种复杂的实验配置?？裳〉募善桨宓缒源タ亟缑嫒媚涤?简单的工作流程和舒适的操作体验。布鲁克率先独创的MultiTect?检测器技术支持多达5个全自动室温检测器。结合独立的 DigiTect?检测器位与支持快速MIR测量的Transit?通道，INVENIO内部可配备多达7个 自动检测器，让您的日常工作变得更加舒心。
一、应用示例

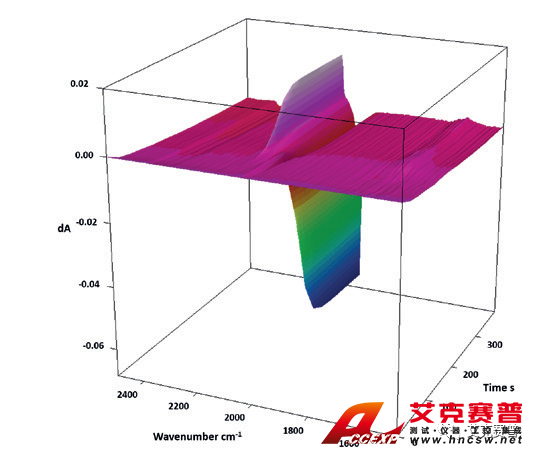

01 集快速扫描与电化学于一体
此?3D?图显示了氰亚铁酸盐溶液在-0.3V?到0.8V?电压区间内的氧化情况。从反应开始到达到平衡的整个氧化过程中两个特征带的变化趋势均通过快速扫描功能记录下来，实现了优于15?毫秒的时间分辨率。
02 步进扫描TRS

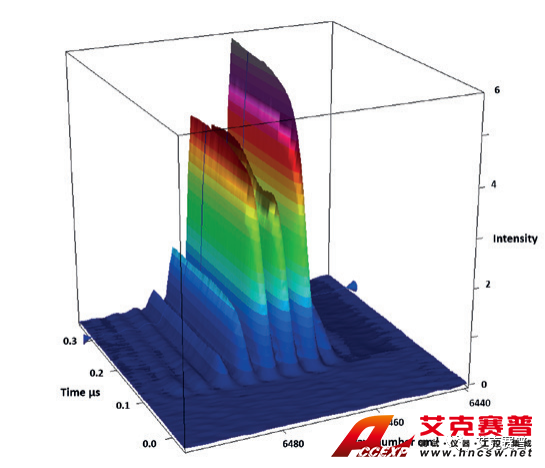

此?OPUS 3D?图显示了中红外激光二极管在启动后?100?纳秒内的情况。无与伦比的纳秒级时间分辨率与?2 cm-1?的高光谱分辨率同时实现，从而清晰地解析激光发射过程中的所有模式。
03 发射率研究

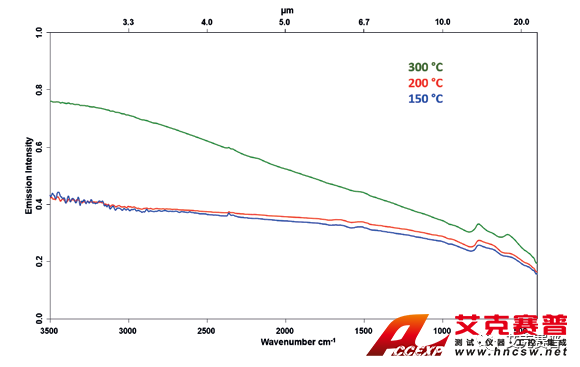

室温以上的发射率测量，用于对太阳能吸收材料特性分析等领域。此光谱图显示了在不同的高温条件下，使用?INVENIO?光束输入口上安装的发射适配附件?A540?和标准室温检测器测得的镀铜表面的光谱图。

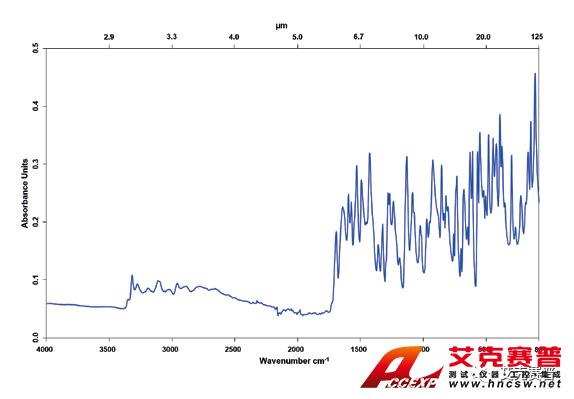

04 布鲁克FM光谱
通过?INVENIO?并使用?Platinum Diamond ATR、标准内部红外源，以及超宽区间的布鲁克?FM?光学元件，一次性测量（无任何区间间隙）得出的磺胺塞唑从?4000 cm-1?至?80 cm-1光谱图。
05 半球反射率

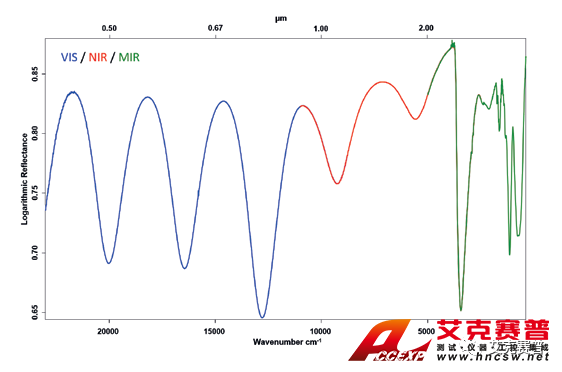

此图显示的镀膜玻璃镜的全反射光谱，使用两个积分球测得。从约?23000 cm-1?到?400 cm-1的三段不同光谱区间的完美衔接，是通过两种不同类型的分束器，以及三个检测器和自动切换两个光源来实现的?？杉馇渲械母缮嫣跷瓶捎糜谌范ň得嫔隙颇さ暮穸?。

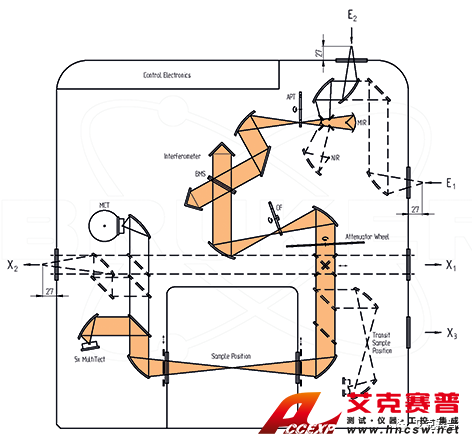

06 多个输入/输出口
INVENIO具有卓越的灵活性。在这个简化的光学图中，右侧的两个光束输出端口、左侧的一个光束输出端口，以及右侧和后部的两个光束输入端口都是可用的。这些端口可用于同时连接外部光源、RAM II FT-Raman?？?、光纤联用装置和HYPERION显微镜等设备。
07 TGA 联用

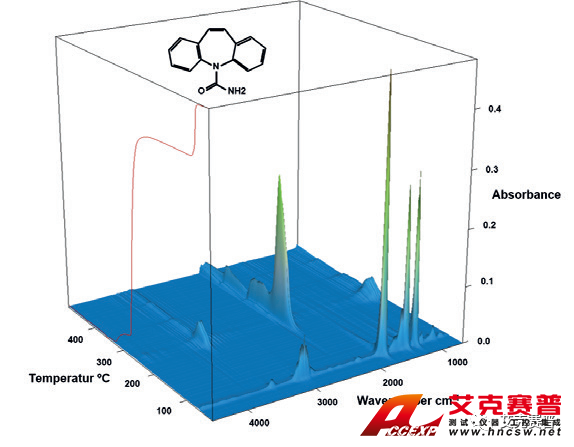

此?OPUS 3D?图显示了卡马西平在高达?500°C条件下的热分解情况。借助?OPUS?软件中的谱库与谱库检索功能，测得?62°C?左右温度时的产物为丙酮、230-445°C?温区的产物为异氰酸、445°C?以上温度时的产物为氨。此示例证明，热重分析（TGA）与傅立叶变换红外（FTIR）光谱仪的联用非常适合跟踪药物活性剂的整个分解过程。
08 可见光光谱区间

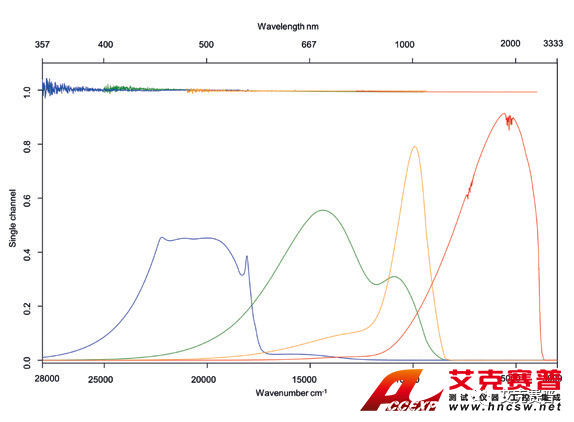

使用?8 cm-1?光谱分辨率和不同光阑尺寸，在紫外/可见光区间和近红外区间测得的背景单光束光谱和?100%?线。通过使用内部近红外光源、近红外/可见光/紫外宽带分束器，以及三个?MultiTect??检测器，实现了最高的短波长效率。
二、特点
优化的谱仪尺寸，更适用于实验室工作台
密封、干燥的光学平台，可选择性地进行吹扫
基于?RockSolid??的无磨损、永久准直干涉仪，让您能够轻松地更换分束器
3?个输出与?2?个输入光束端口，可通过软件进行选择。
OPUS?软件，方便进行操作和数据评估
集成了触控面板和专用的?OPUS-TOUCH R&D?软件，实现简单快捷的实验操作精致的?LED?指示灯，准确指示仪器状态
精致的?LED?指示灯，准确指示仪器状态
创新?MultiTect??检测器技术支持多达?5?个检测器位

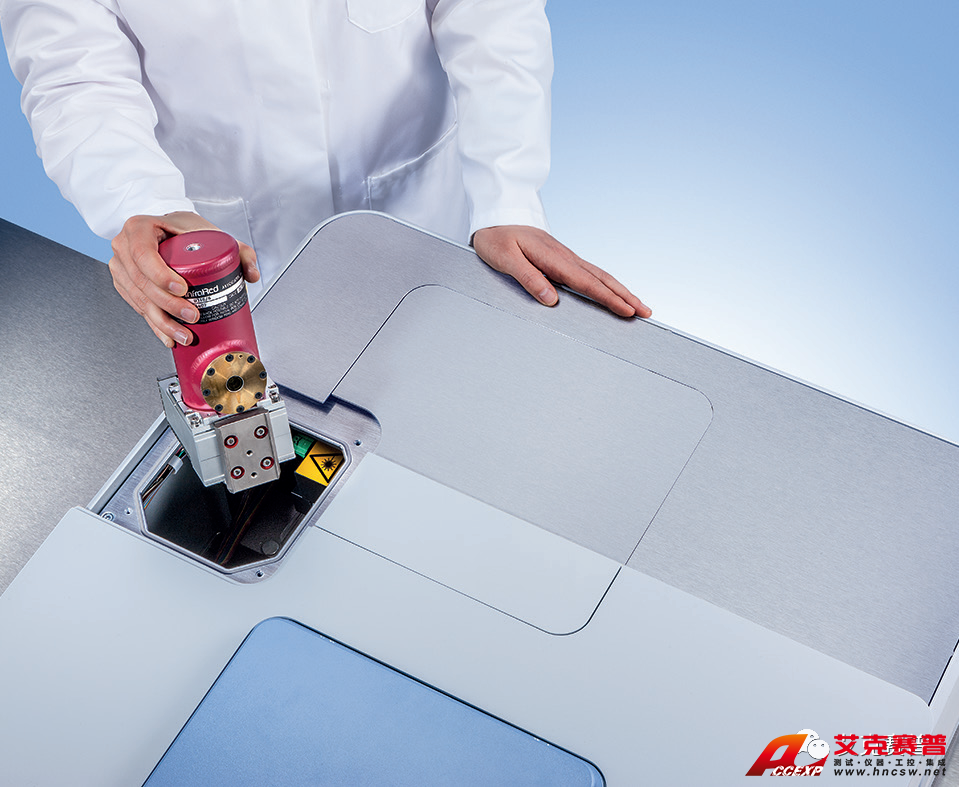

用户可更换的?DigiTect??检测器插槽
Transit??通道及集成?MIR DTGS?检测器，可快速测得透射结果
使用双通道?24?位动态区间?ADC，实现全数字化信号处理
布鲁克?FM?技术，实现?6000 cm-1?至?80 cm-1?中远红外谱区的一次性测量
可实现近红外、远红外和紫外/可见光光谱区间的轻松升级
卓越的快速扫描、慢速扫描和步进扫描性能，为您生成调制光谱与时间分辨光谱
兼容所有?VERTEX?附件及外部?？?/span>
可选用绕过样品仓的直接发射光束路径
样品仓盖可在?3?秒内卸下并装上

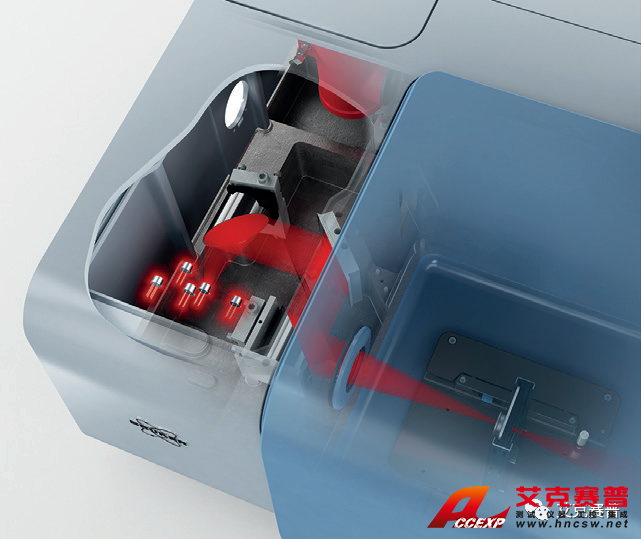

Transit?通道可用于快速进行中红外透 射测量，而无需占用主样品仓。
MultiTect?检测器单元支持多达5个软 件控制的室温或电致冷检测器。
可选的DigiTect?检测器插槽支持液氮 冷却型检测器、快速检测器、高增益检测 器及其他检测器
1.光谱分辨率
INVENIO的光谱分辨率优于0.16 cm-1，可满足几乎一切测量的要求。无论对于固体和液体等凝聚态样品，还是低温晶相样品，或是气相样品，INVENIO都能胜任。
2.光谱区间扩展
INVENIO R可选 择 性 地配备 光 源、任意 数量的分束器和检测器，以覆盖从 15 cm-1至28,000 cm-1，也就是从超远红外至中、近红外，再至可见光和紫外光的整个光谱区间。得益于永久准直的RockSolid?干涉仪、布鲁克独有MultiTect?检测器技术、多个内部与外部光源位置和专用于多个光谱区间的光学元件，谱区扩展变成了一项十分简单的任务。
3.布鲁克独有的 FM 技术
布鲁克的 FM远中红外技术由其独有的超宽区间分束器和宽区间 DLaTGS检测器组成。通过一次性测量，无需更换任何光学元件，即可生成完整的远红外与中红外光谱。结合标准内部红外光源与 FM 元件，足以覆盖从6000 cm-1至80 cm-1的宽区间。
永久准直干涉仪和内部分束器存放位置，让您能够轻松可靠地完成分束器更换。

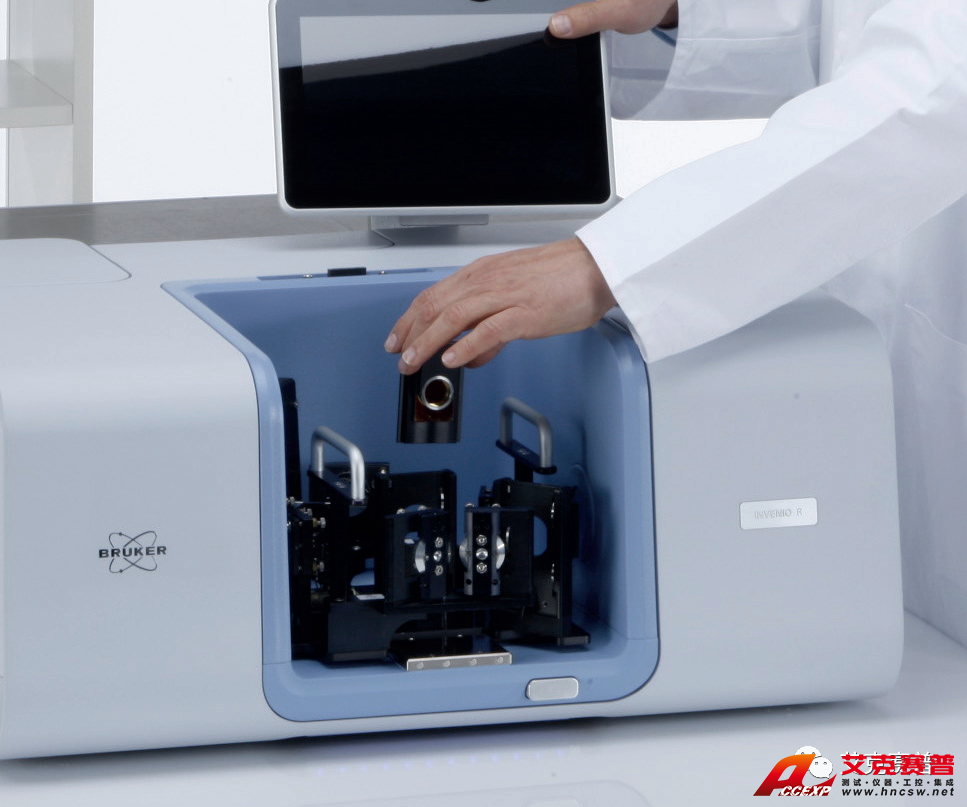

空间充足，即使大型附件也能存放其中，QuickLock? 支架前端设有锁定与释放按钮。
TGA?？榈榷嘀滞獠扛郊捎?INVENIO联用。
4.集成触控面板
您可以选择集成触控面板，轻松完成研发级工作。该触控面板不仅可左右移动，而且还能沿两个轴倾斜。触控面板PC?中安装了专用的?OPUS-TOUCH R&D?软件，有助于简化工作流程和实现直观操作。在高端研究应用工作中，还可连接台式电脑。
5.MultiTect? 检测器技术
让人难以置信但千真万确的事实是，布鲁克创新型的 ?MultiTect??检测器技术可同时自动控制多达 ?5个室温检测器。MultiTect??检测器单元可配置诸如DTGS、InGaAs、硅二极管或?GaP?等各种室温傅立叶变换红外（FTIR）检测器，从而覆盖从远红外至紫外/可见光的整个光谱区间。信号将由一个?24?位动态区间的双通道?ADC?直接进行数字化。额外的?DigiTect??检测器插槽，可用于安装?MCT?或其它特殊检测器。

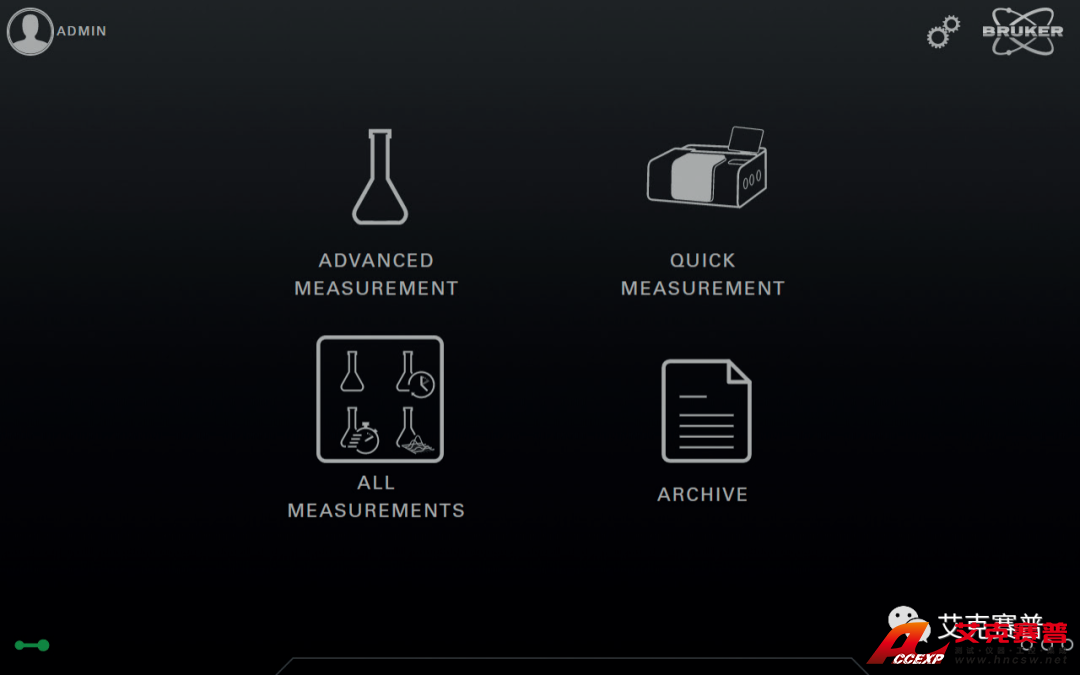

OPUS-TOUCH R&D 软件的主屏幕（深色用户背景）
6.Transit? 测量通道
INVENIO 可选择性地配置一个额外的透射通道，这样就无需移除主样品室中的大型附件装置，从而让您能够快速、方便地进行中红外光谱的测量。Transit? 通道中包含一个专用的中红外DTGS检测器，可以安装用于压片样品的支架、用于薄膜样品的磁性样品架、用于各类扁平状样品的夹具，以及大多数液体池附件。结合 MultiTect? 与DigiTect? 技术，INVENIO 可配置多达7个内部检测器，并可通过软件来自动选择这些检测器。
7.光源技术
可同时安装两个内部光源与两个外部光源，并可通过软件来选择这些光源，以覆盖从远红外至紫外/可见光的完整光谱范围。采用新型CenterGlow?技术的标准内部MIR光源可带来更高的信号强度与稳定性。使用右侧或后部的输入端口，光源的辐射将直接导入光谱仪的光阑与滤光器。为实现最高分辨率的发射率研究或光源表征分析，此功能十分重要。

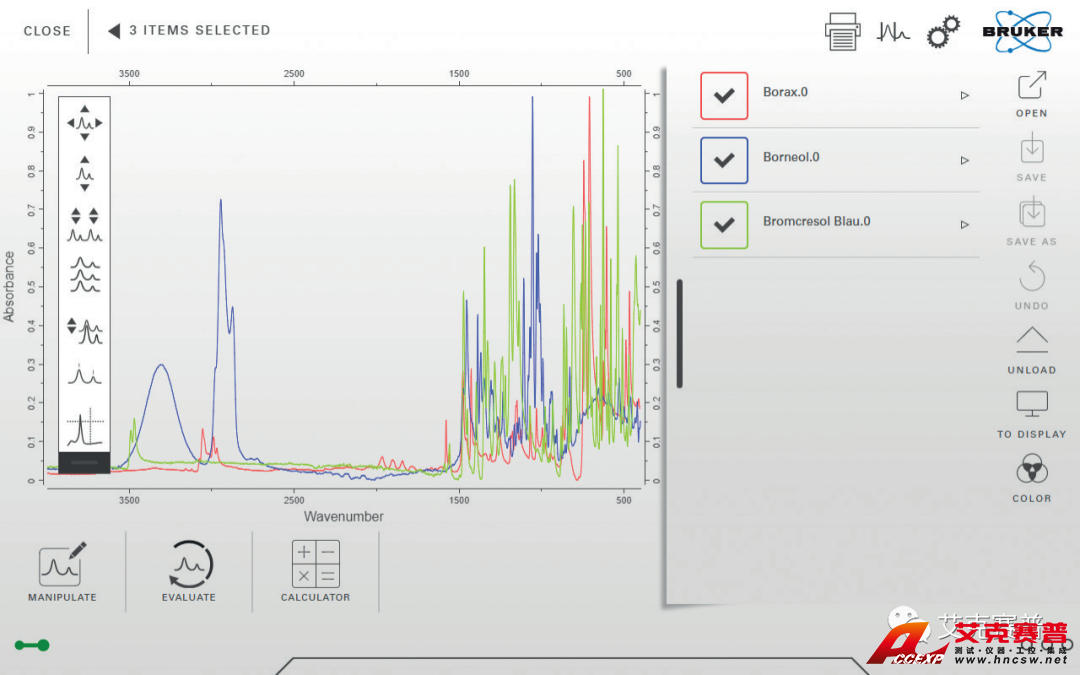

OPUS-TOUCH 光谱测评与处理功能的显示界面（浅色用户背景）
8.新一代智能型研究级光谱仪
INVENIO R 的创新型仪器设计体现在多个方面，例如，样品室中用于方便更换附件的增强型 QuickLock 功能、用于自动识别的电子编码窗片和样品支架、用于验证与定制专用滤光器的8档滤光器轮，以及用于高灵敏度检测器或用于衰减外部光源或激光的内部 5 级自动衰减器轮。新一代电子单元内置 CPU，非常强大，并为日后各种升级与功能扩展做了铺垫。此外，INVENIO R 的光学元件可随时进行多个光谱范围的升级，这样，您只需购买相应光学元件（光源、分束器和检测器）即可完成光谱范围的扩展。总体而言，INVENIO 树立了新一代智能型研究级傅立叶变换红外光谱仪的里程碑。
三、外置附件
1.适合于高级应用
INVENIO的样品室兼容多种采样装置，例如，透射测量、ATR、IRRAS、镜面反射与漫反射装置、积分球等。此外，当某些特定应用需要对样品室进行复杂的或大量的实验搭建，或者需要使用一台光谱仪交替地执行多个应用任务，或者需要腾出内部样品仓用于进行常规的测量任务时，您可以选用外置扩展附件。INVENIO有3个输出和2个输入光束端口，可用于连接多个附件，例如，PLII光致发光?？?、RAMIIFT-Raman?？?、热重分析仪（TGA）、Hyperion系列FTIR显微镜、HTS-XT高通量筛选装置、用于VCD或PM-IRRAS实验的PMA50?？?，以及XSA外部样品仓?？榈?。拥有所有这些扩展可能性，INVENIO能够完成几乎所有的可通过FTIR技术来处理的分析任务。
2.傅立叶变换红外（FTIR）显微镜

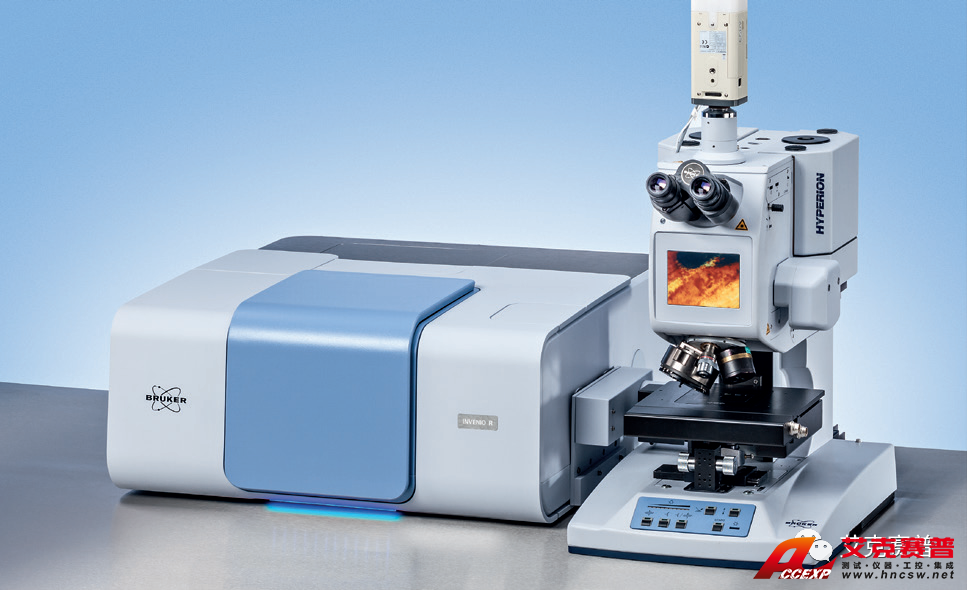

凭借全自动红外化学成像、清晰的样品观察以及多种红外与可见光物镜，HYPERION 系列显微镜将充分地帮助您轻松高效地进行最高灵敏度的微粒分析。HYPERION 的光谱范围可从中红外扩展到近红外谱区，甚至扩展到 25,000 cm-1的可见光区。结合使用 HYPERION 与 INVENIO，还能以出色的空间分辨率，完成对微小样品的发射率显微测量。HYPERION 2000是全自动红外显微镜，可配备多个单点检测器。HYPERION 3000高光谱成像显微镜利用了集成的焦平面阵列（FPA）检测器。

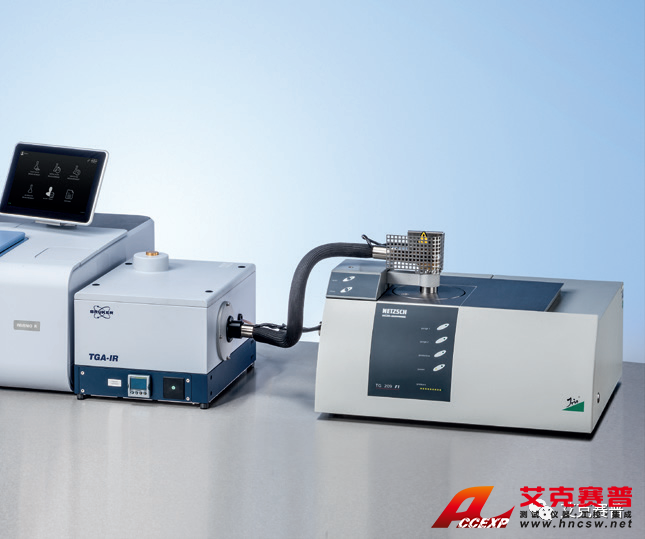

3.联用技术
INVENIO与热重分析（TGA）系统的联用，可提供大量额外信息。将热重分析与傅立叶变换红外光谱仪结合使用，是同时识别TGA过程中释放的多种气体的理想解决方案。TG-FTIR技术能快速、准确地提供材料在不同温度和其他外界条件变化下的分解结果。
4.FT-Raman?？?/span>
RAMII?？榻焖?、简易的样品处理功能与FT-Raman具有的出色荧光抑制功能相结合。红外与拉曼光谱之间的切换可通过软件轻松完成。RAMII?？榛箍捎肟裳〉腇T-Raman显微镜联用，并同时与SENTERRAII色散型拉曼显微镜结合使用。

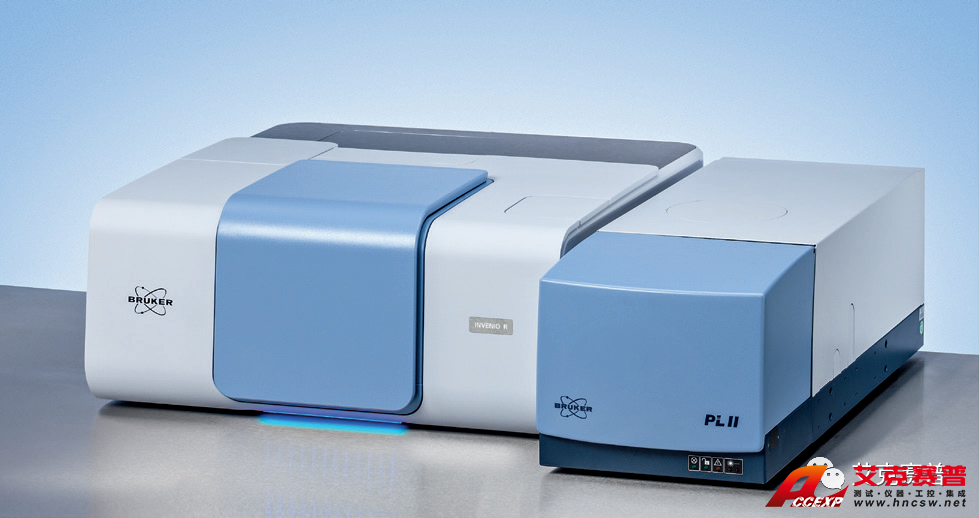

5.光致发光（PL）?？?/span>
PL II光致发光?？榭捎糜诜治鍪椅禄虻臀绿跫碌幕衔锇氲继宀牧?。PL II?？槟诓颗渲每杉猓?32纳米）或近红外（1064纳米）激发激光器。此外，可选的激光输入端口可用于适配输入外部用户定制的激光器。
6.偏振调制附件

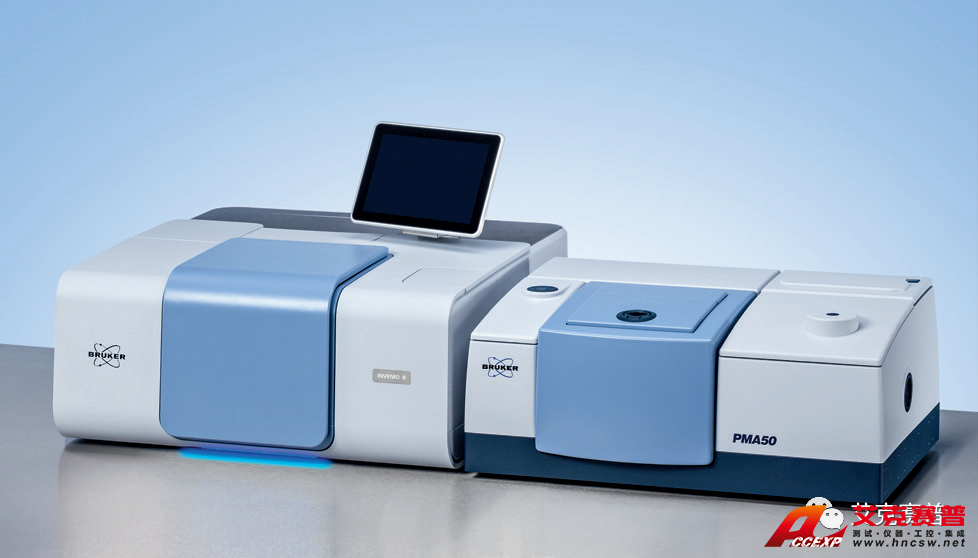

凭借双通道 ADC 技术与强大电子单元中的集成解调器，INVENIO 可实现全数字化信号处理。结合PMA 50和光调制器 (PEM)，可以实现双调制技术的出色性能，包括用于测量超薄样品层的光弹性调制红外反射吸收光谱法（PM-IRRAS），以及针对手性分子的振动圆二色光谱分析法（VCD）。
7.OPUS软件
布鲁克的OPUS软件是一种简单易用、强大的、一体化的光谱仪软件，预安装于傅立叶变换红外光谱仪中。它包含最全面的数据采集、处理与评价功能，这些功能针对实验室常规分析与高端研究领域的应用进行了优化。该软件提供了多种软件包及功能，可用于反应监测、谱库检索与识别、多变量量化、3D 数据可视化和质量控制向导。OPUS-TOUCH软件针对INVENIO的集成触控屏进行了优化调整。该触控软件具有顶级的触控用户界面，让您能够直观、舒适地进行红外光谱分析。OPUS界面完全可实现定制。无论是对于要求限制操作员权限的质控实验室，还是对于要求严苛、希望从软件的灵活性与开放权限中获益的研究级用户，OPUS都将通过扩展的用户管理与设置来满足您的要求。
8.验证解决方案
如今的分析实验室必须遵守监管要求。布鲁克提供了全面的系统验证，通过完全符合FDA监管规则的现代化数据库，确保数据完整性。布鲁克的 OPUS验证程序（OVP）旨在帮助受监管的企业以最具成本效益的方式，遵守GMP/GLP/cGMP要求。此OPUS套件支持使用自动化内部验证单元（内部滤光器轮）、可追溯标准和药典仪器资格协议。OVP允许结合采用相关标准、测试、验收条件和必要测试间隔来执行OQ & PQ验证测试。
