使用R&S FSW和SMW200A 测量卫星噪声功率比 (NPR)
2024-01-12
噪声功率比是标准射频有效载荷测试中的一个重要指标。NPR 测量可用于测试射频转发器的线性，以及模拟多信道通信有效载荷中类似高斯噪声的分布。罗德与施瓦茨R&S FSW和SMW200A 可测量卫星噪声功率比 (NPR)。
转发器和组件 NPR 测量

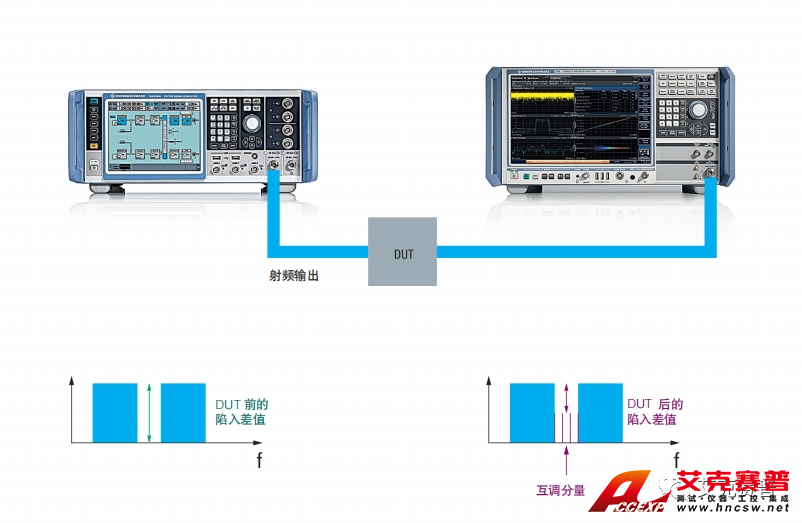

NPR可测量射输出链的互调和噪声基底。R&S SMW200A 信号发生器发送的激励信号可包括多个带陷的CW载波。转发器或组件输出端的信号陷入差值越大，被测设备生成的互调分量就越少。
配备R&S SMW-K61选件的R&S SMW200A矢量信号发生器可生成多载波连续波 (MCCW) 信号，用于模拟宽带信号。减少一组 CW 单音信号，生成带陡边且开关比最大值达 50 dB 的带陷信号。用户可以使用控制菜单调节信号陷入的位置和宽度。R&S FSW 信号与频谱分析仪可通过测量功能检查 DUT，测量所生成的陷入深度。
这种测量方法的主要优势包括：
无需事先校准，使用 2 GHz 带宽的平滑信号即可测量高达50 dB 的 NPR 信号陷入差值
可轻松创建并修改测试信号
可轻松读取 R&S?FSW 分析仪的测量结果
R&S?SMW200A 矢量信号发生器生成 2 GHz 频率宽度的多载波连续波 (MCCW) 信号。
使用 R&S?SMW-K61 及 R&S?FSW 进行 NPR 测量
借助 R&S?FSW 信号与频谱分析仪进行 NPR 测量。
