中茂 Chroma 电池测试及自动化解决方案
2015-08-12

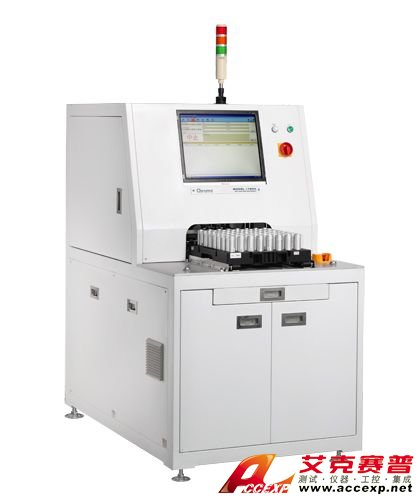

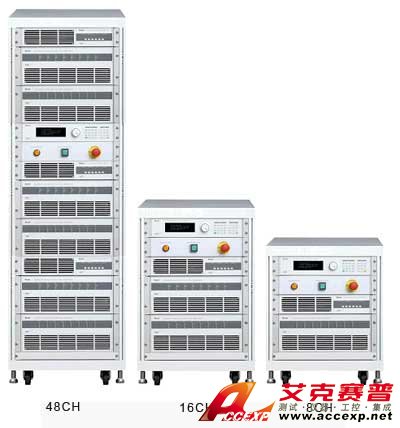

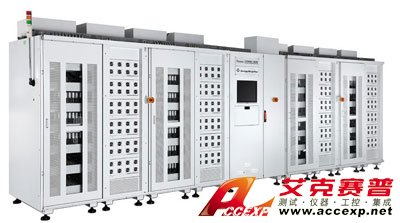

中茂 Chroma 电池测试及自动化解决方案的17000系列是专门为锂离子电池的化成制程所设计的充放电设备，是一套完整的电池生产解决方案，包含了电池载盘(Tray)、坚固耐用的电池接触探针、高质量的充放电?？橛胫本跻撞僮鞯募扑闫魅砑涌诘?。中茂 Chroma 电池测试及自动化解决方案专利的电池电压追随式充电装置(BVT)大幅降低电池充电过程无谓的功率消耗，加上能源回收?？?ERM)可将放电时能量直接回收至直流电源系统，有效提升电源效率；这些节能设计除了可降低能源消耗，节省可观的生产成本，同时也是为环境?；そ环菪牧?。直觉化的软件接口提供灵活弹性的操作选择，包含充放电通道、电流范围、测试?？榈?，这些特性使17000系列十分适用于电池开发、生产测试、量产检验以及质量管理用途。
产品讯息: Model 17000 series 锂电池化成测试系统

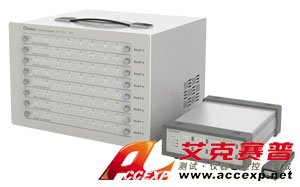

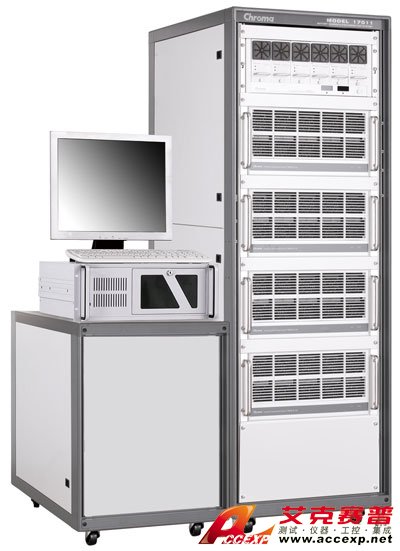

中茂 Chroma 电池测试及自动化解决方案17200 系列是专门为锂离子二次电池测试而开发的高精密设备，适合用于电池寿命试验、产品进出货检验、材料特性研究等用途。中茂 Chroma 电池测试及自动化解决方案17200系列采用?？榛嘈诺赖纳杓萍芄?，选择弹性且具备扩充性，可依据测试需求数量作配置，高精准度的输出与量测规格保障测试质量，适用于需要可靠数据的场合；弹性的编程功能可针对各信道单独下配方，各通道完全独立测试运行。
产品讯息: Model 17200 Series 可编程充放电测试器
电池芯(Battery cell)直流阻抗量测

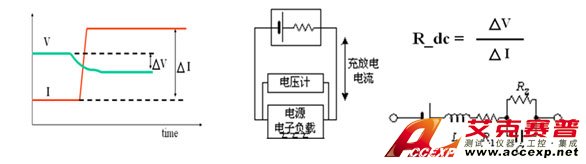

电动车所需动力电池需要并联电池芯来提供大电流使用，此电池芯阻抗一致性为重要之参数，若阻抗不一致，会影响电池使用寿命。致茂电子提供最新直流阻抗量测方案，方法为设定放电电流变化(ΔI)及量测电压变化量(ΔV)，然后通过ΔV/ΔI 计算电池内阻，如下图示:

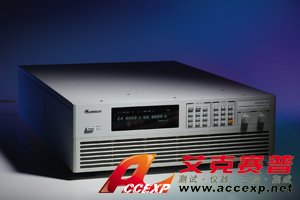

中茂 Chroma 电池测试及自动化解决方案Chroma 63600系列电子负载提供电压量测范围6V/16V/80V及准确度0.025% + 0.01%F.S.，以量测电池芯电压的微小变化。每?？榭傻脱估?0A，5个?？樵诓⒘δ芟驴衫?00A。且拥有高速数据撷取功能，每2us撷取电压及电流，最多撷取4096点的波形数字取样功能。
用户可使用Battery DCR Measurement Software软件，撘配Chroma 63600系列电子负载来测试。此软件可设定量测直流阻抗的方式，并编辑放电程序，来自动测试电池芯在不同电量(SOC)下的直流阻抗，并产生结果报表。

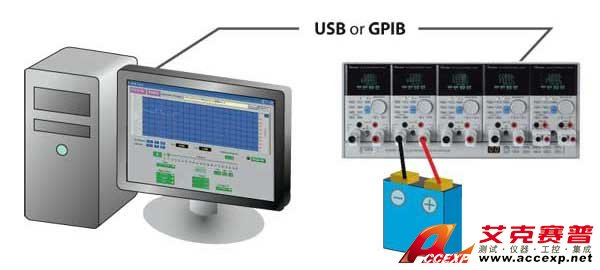

[ 接线图 ]

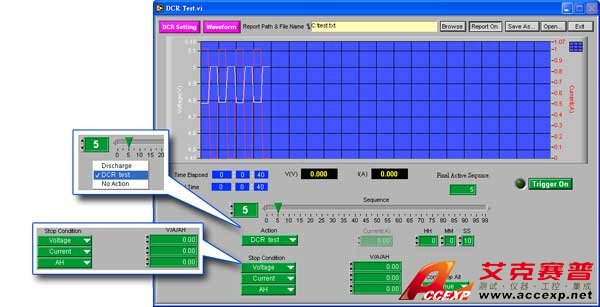

[Battery DCR Measurement Software测试程序编辑]

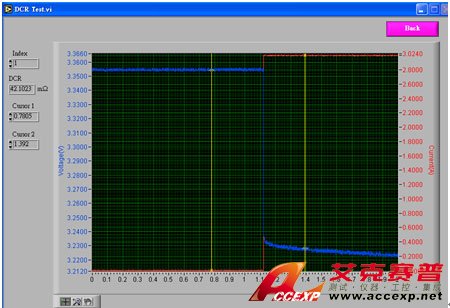

[DCR电压及电流波形分析]

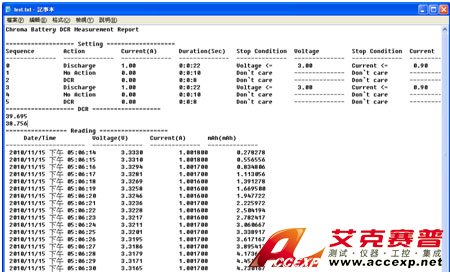

[测试报表 ]

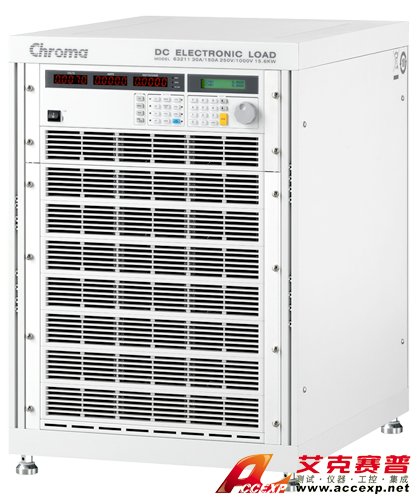

产品讯息: Model 63600 series 可编程直流电子负载
电池块&?？?Battery Module&Pack)充放电测试软件

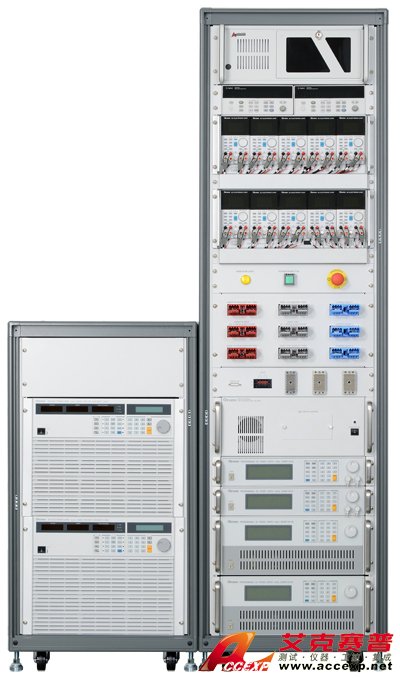

中茂 Chroma 电池测试及自动化解决方案提供电池充放电测试软件，整合直流电源及电子负载来进行电池?？椴馐?，此系统可方便研发/品保测试电池的: a.容量测试(Capacity Test) b.放电性能测试(Discharge performance)，在不同的放电率下得到C-V曲线 c.循环寿命测试 (Endurance in Cycles)。电池充放电测试软件功能包括编辑测试顺序，循环和停止条件，所测电压 /电流 /电量将被记录在一个文件中以便之后进行分析。

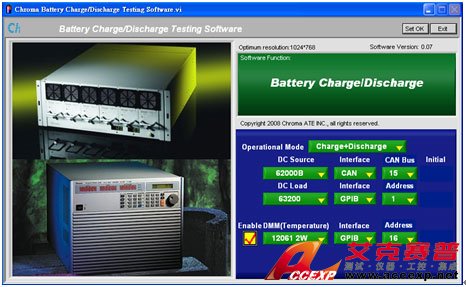

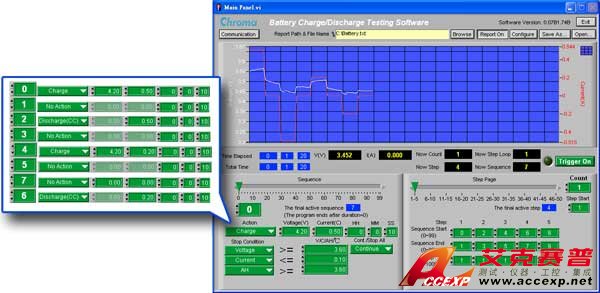

[设定及执行画面]

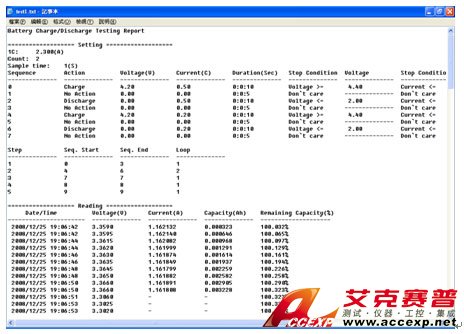

[测试报表]
电池?？?Battery Pack)动态充放电仿真测试
实际动力电池组应用，其放电波形是不规则形，不同电池虽然容量标示一样，因为材料的差异，放电效率会不一样，导致行驶距离也会不同。需要以实际电流波形对电池做放电测试，做为评价电池效能的方法，也可为选择电池材料或BMS设计的依据。
致茂提供最新动态电流波形充放电模拟软件，它可以读取记录电池实际充放电波形数据的Excel档案，并透过数字/模拟转换器控制电子负载/直流电源的拉载/输出相同的电流。这让使用者在实验室里就可以很容易来仿真电池不规则充放电的应用，做重复性的测试，不需要每次实际进行路测。方便车厂评估电池?？橛谡媸祷肪诚率褂眯搅?，及?？槌唐拦赖绯匦静牧咸匦苑治?。

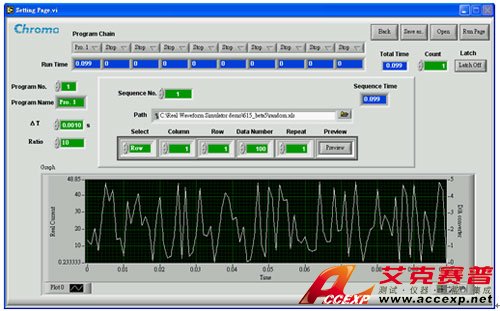

[Dynamic Current Waveform Simulation Test Software]

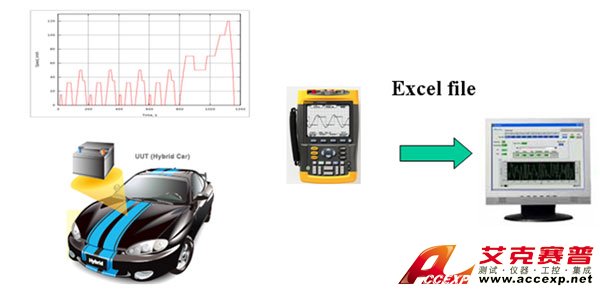

[路测时记录电流波形]

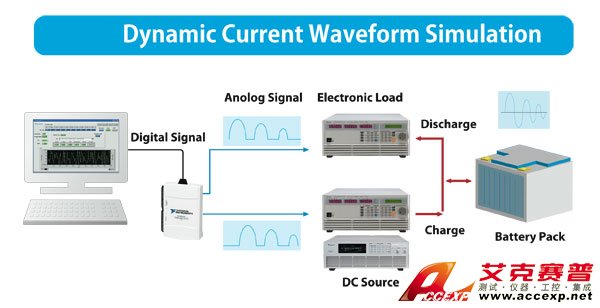

[动态充放电接线示意图]

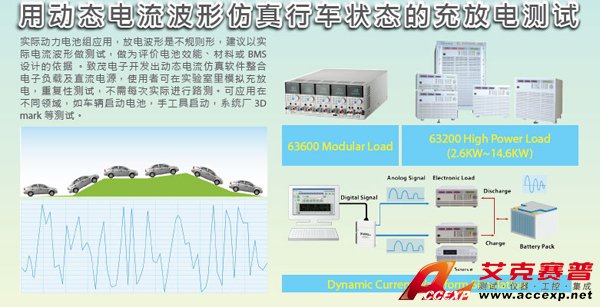

用动态电流波形仿真行车状态的充放电测试
实际动力电池组应用，放电波形是不规则形，建议以实际电流波形做测试，做为评价电池效能、材料或BMS 设计的依据 。致茂电子开发出动态电流仿真软件整合电子负载及直流电源，使用者可在实验室里模拟充放电，重复性测试，不需每次实际进行路测?？捎τ迷诓煌煊?，如车辆启动电池，手工具启动，系统厂3D mark 等测试。
长沙艾克赛普仪器设备有限公司是中茂 Chroma 在华中地区授权代理商，可提供样机和相关工程师上门演示沟通，以下是长沙艾克赛普仪器设备有限公司为您介绍中茂 Chroma 电池测试及自动化解决方案系列产品的详细介绍,如果您有任何问题或者需要相关资料，请随时联系：0731-84284278转801，邮箱：shawn.xiao@hncsw.net。
