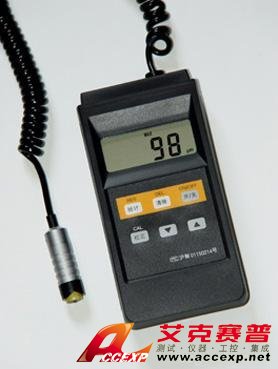

TM1200F 涂镀层测厚仪
名称：涂镀层测厚仪
品牌：
型号：
简介：TM1200F 涂镀层测厚仪技术参数： 1） 测量范围：0～1200m 2） 测量精度：(3%H+1)m， H 为被测涂层厚度 3） 分辨率：1m 4） 最小测量面直径：lOmm 5） 显示:4位LCD显示测量的平均值、最大值、最小值、标准...
申请服务
- 产品介绍
TM1200F 涂镀层测厚仪技术参数：
1） 测量范围：0～1200μm
2） 测量精度：±(3%H+1)μm， H 为被测涂层厚度
3） 分辨率：1μm
4） 最小测量面直径：φlOmm
5） 显示:4位LCD显示测量的平均值、最大值、最小值、标准偏差和测量次数，同时指示仪器的工作状态及电池情况
6） 电源: 6F22型9V电池
7） 外形尺寸:（mm）140×68×32(l×b×h)
8） 重量:约 230g
9） 使用环境:温度0～50℃，相对湿度不大于80%
TM1200F 涂镀层测厚仪按键功能说明
1. ON/OFF：仪器的开关键。
2. RES： 数理统计键，对测量结果进行数理统计，并顺序显示测量的平均值（MEAN）、最大值(MAX) 、最小值（MIN）、标准偏差（S）和测量次数（N）。
3. DEL：消除最后一次测量值的键。
4. CAL：用于校正仪器的键。
5. △： 增加计数的键/正常测量模式与连续测量模式转换键。
6. #65533;#65533;：减少计数的键。
TM1200F 涂镀层测厚仪测量方法
１） 打开仪器背面的电池盒盖，装入电池。按ON/OFF键接通仪器电源，仪器开始运行自检程序，当显示数字为零，表示仪器功能正常，即可开始测量。
２） 将探头平稳地放在测量物上，显示器上出现#65533;K#65533;J标志，表示数据采集正在进行中，当探头放置稳定后，涂层厚度值就在显示器上显示出来，一次测量即告完成。将探头向上至少提高5mm，仪器可开始新的一次测量。每次测量结果将自动储存于机内。
３） 通过多次测量后，按RES键可依次显示出测量结果的平均值、最大值、最小值、标准偏差和测量次数。按RES键后，如再次测量，仪器将自动清除以前的测量值，并储存新的测量值。
４） 如果在测量中，因探头放置不稳，显示出一个明显错误测量值，可按DEL键消除该测量值，以免影响统计结果的准确性。如因探头提离过快等原因，仪器未能采集到数据，显示值为零，这时显示的零不影响最后的统计结果。
５） 仪器使用完毕后，按ON/OFF键，关闭电源。本仪器有自动关机功能，如不进行任何操作，大约五分钟后就自动关机。
６） 仪器有电源状态指示功能，当电源电压不足时，显示器左上角显示“BAT”，建议用户此时更换电池。当电池电压太低时，仪器会自动关闭电源。
７） 除上述常规的工作模式外，本仪器还有一种连续测量模式。在常规工作模式下，按Δ键即可进入连续测量模式，这时显示器右上角出现“FREE”标志。在该状态下，测量值不储存，每次测量完成后探头不必提离被测物，测量和显示仍连续进行。这样，通过探头在被测物表面移动，可观察到测量值的连续变化。再次按Δ键即可退回到常规工作模式，这时“FREE”标志消失。
# 测量值的变化一般是由于涂镀层厚度不均匀引起的，但被测零件的表面曲率变化或边缘效应以及基体表面粗糙度也会造成测量值的变化。
TM1200F 涂镀层测厚仪校正方法
校正操作需要三块标准箔片和一块基板，标准箔片的厚度建议采用20、200、1000μm左右?；逵χ苯佑梦赐?镀)的被测零件或去除涂(镀)层的被测零件，且基板的表面应平整、光洁。
校正操作：
1. 探头不接触任何物体，按CAL键，显示器出现“CAL”“BASE”标志。
2. 用探头在未涂层的被测基体上测量5～10次。
3. 按CAL键，“BASE”标志消失“STD”和“1”标志出现。
4. 将第1块标准箔片放在未涂层的基体上，用探头测量3～5次，显示器上显示测量平均值。
5. 显示与标准箔片厚度值不符， 用Δ和#65533;#65533;键改变显示值，直到显示值与标准箔片厚度一致。
6. 按CAL键，“1”标志变为“2”(或“2”变为“3”)。
7. 重复序号4～6，但标准箔片换成第2块或第3块，直至3块标准箔片都校正完。 当最后一次按“CAL”键后，“CAL”标志消失，校正程序已完成，回到正常测量状态。
TM1200F 涂镀层测厚仪显示标志及其意义
标志 意义
CAL 表示仪器工作于校正状态。
BASE 应在未涂层的基板上进行校正操作。
STD1～3 应在第1～3块标准箔片上进行校正操作。
BAT 电池电压低，提示更换电池。
MEAN 平均值。
MAX 最大值。
MIN 最小值。
S 标准偏差。
N 测量次数。
μm 显示值的单位，lμm=1/1000mm。
FREE 表示仪器工作在连续测量模式。
#65533;K#65533;J 耦合指示，表示探头正在进行数据采集。
OVER 表示显示值超过仪器的量程。
TM1200F 涂镀层测厚仪仪器的日常维护
１） 仪器使用完毕后，应放入清洁、干燥的储存箱里，避免冲击和振动。
２） 探头应避免敲击和强烈振动并保持清洁，被测物上的污物在测量前必须被清除。
３） 仪器长时间不用时，应取出电池，以免电池漏液损坏仪器。
八．成套性
1）TM1200F涂层测厚仪 1台
2）6F22型9V电池 1节
3）标准箔片 3片
4）基板 1块
5）使用说明书 1份
6）保修卡 1份
7）合格证 1份
8）仪器箱 1只
