SF6 红外气体检漏热像仪
名称：红外热像仪
品牌：
型号：
简介：FLIR GF306 红外气体检漏测温成像仪是FLIR公司继GasFind IR六氟化硫SF6气体检漏成像仪之后，于2010年推出的第二代产物。GF306不只可以远间隔精确的检测SF6气体走漏点，同时其高达0.025℃的热迅速度，可发明被检...
申请服务
- 产品介绍

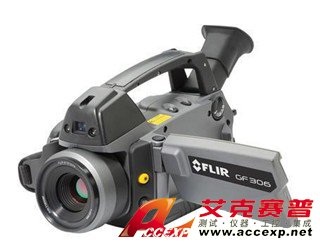

FLIR GF306 红外气体检漏测温成像仪是FLIR公司继GasFind IR六氟化硫SF6气体检漏成像仪之后，于2010年推出的第二代产物。GF306不只可以远间隔精确的检测SF6气体走漏点，同时其高达0.025℃的热迅速度，可发明被检测装备细小的温度不同，并精确的读出温度，是集SF6检漏和红外测温为一体的、高机能的红外热像仪。GF306的推出，代表天下红外检测技能进入一个更先辈的新规模。GF306可探测以下气体:氨、乙基氰基丙烯酸酯、二氧化氯、乙酸、二氯二氟甲烷、乙烯、丁酮。长沙艾克塞普仪器公司现货销售FLIR GF306 红外气体检漏测温成像仪，免费送货上门，提供安装调试和操作培训服务。FLIR GF306是针对六氟化硫SF6进行远程红外成像的高科技产品，SF6红外热像仪。
（2）GF306特点：
1) 回收被动式红外检测技能，远间隔检测SF6气体走漏点及成像，精确找出露点；
2) 可同时举办红外测温检测；
3) 无需停电，可对全部行使SF6气体绝缘的电气装备举办现场检测；
4) 具有HSM高迅速度模式，共同超高的热迅速度，使图像更清楚，更轻易发明极微量的SF6气体走漏，譬喻：补气周期为一年的装备。
（3）GF306技术指标：
1) 制冷型量子阱探测器；
2) 超高热迅速度（0.025℃）；
3) 探测迅速度：0.001毫升/秒；
4) 图像/高清影像可直接储存在SD/SDHC卡内；
5) 可旋转的大屏幕表现屏，利便现场行使；
6) 内置GPS定位体系；
7) 体积?。?06X169X161mm，重量轻：包罗电池只有2.4KG，操纵轻盈；
8) 仪器防尘防水，可合用于任何恶劣情形及气候；
9) 更易发明微量走漏点；
10) 配备的充电锂电池，可使仪器持续事变4小时以上；
11) 无需特定配景，顺应各类现场情形检测。
（4）技术参数:
| 成像性能及光学参数 | |
| 视场角（FOV）/最短焦距 | 14.5º镜头： 14.5º x 10.8º / 0.5m 24º镜头： 24°× 18°/ 0.3 m |
| F-数字 | 1.5 |
| 调焦 | 自动（点击一下）或手动（电动调焦或镜头上的调焦） |
| 变焦 | 1–8倍连续数字变焦 |
| 数字图像增强 | 降噪滤波器，高灵敏度模式（HSM） |
| 红外图像分辨率 | 320 x 240像素 |
| 热灵敏度/NETD | <15 mK @ +30°C |
| 传感器冷却 | 斯特林制冷器（FLIR MC-3） |
| 电子器件和数据传输率 | |
| 全帧频 | 60 Hz |
| 图像显示 | |
| 显示屏 | 内置宽屏，4.3英寸液晶显示屏，800 × 480像素 |
| 取景器 | 内置，可旋转OLED，800 × 480像素 |
| 自动图像调节 | 持续/手动；基于线性图或直方图 |
| 手动图像调节 | 电平/跨度 |
| 图像模式 | 红外图像，可见光图像，高灵敏度模式（HSM） |
| 测量分析 | |
| 点测温 | 10 |
| 区域测温 | 5个输入框，包括最大值/最小值/平均值 |
| 线温分布图 | 1条实时测温线（水平或垂直） |
| 温差 | 各测量值或参考温度间的温差 |
| 参考温度 | 手动设置，或者根据测量获得 |
| 发射率校正 | 0.01-1.0可调或从可编辑的材料表中进行选择 |
| 测量校正 | 反射温度，距离，大气透射率，湿度，外部光学组件 |
| 设置 | |
| 菜单命令 | 电平、跨度、自动持续调整/手动调整/半自动调整、变焦、调色板、开始/停止记录、储存图像、回放/调出图像 |
| 调色板 | 铁色、灰色、彩虹色、极光色、熔岩色、高对比彩虹 |
| 设置命令 | 1个用户自定义键，叠加记录模式，本地化单位调整、语言、日期时间格式 |
| 图像存储 | |
| 图像存储类型 | 可移动SD或SDHC存储卡，双卡槽 |
| 图像存储容量 | >存储卡每GB的容量可存储超过1200张图片（JPEG），还可进行后期处理 |
| 图像存储模式 | 红外/可见光图像 可见光图像自动关联相应的红外图像。 |
| 定期图像存储 | 每10秒存储一次，定期存储时间可长达24小时 |
| 文件格式 | 标准JPEG，包含14位测量数据 |
| GPS | 通过内置GPS得到的位置数据自动添加到各图像上 |
| 视频记录和视频流 | |
| 非辐射红外视频记录 | MPEG4 （每个片段最长60分钟）记录至存储卡 可见光图像自动关联相应的非辐射红外视频记录。 |
| 可见光视频记录 | MPEG4 （每个片段25分钟）记录至存储卡 |
| 辐射红外视频流 | 可利用USB或WLAN全部输送至PC |
| 非辐射红外视频流 | RTP/MPEG4 |
| 可见光视频流 | MPEG4格式采用Wi-Fi传输 未压缩彩色视频采用USB传输 |
| 数码相机 | |
| 内置数码相机 | 320万像素，自动对焦，2个视频灯 |
| 激光指示器 | |
| 激光 | 专用按钮激活 |
| 数据通信接口 | |
| WLAN | iOS采用对等（adhoc）连接，Android采用基础通信系统（网络） |
| USB | USB-A: 连接外部USB设备（例如存储卡） USB Mini-B: 与PC进行数据交换 |
| USB，标准 | USB Mini-B: 2.0高速接口 |
| 视频 | 数字视频输出（图像） |
| 电源系统 | |
| 电池类型 | 可充电锂离子电池 |
| 电池电压 | 7.2 V |
| 充电系统 | 直充（交流适配器或12V车载充电器）或双座充电器 |
| 环境参数 | |
| 存放温度范围 | –30°C ~ +60°C |
| 湿度（工作及存放） | IEC 68-2-30/24 h 95% 相对湿度 +25°C ~ +40°C（循环2次） |
| EMC | EN61000-6-4（抗辐射） EN61000-6-2（抗干扰） FCC 47 CFR 15部分A级（抗辐射） EN 61 000-4-8, L5 |
| 封装 | IP 54 （IEC 60529） |
| 抗冲击性 | 25 g （IEC 60068-2-29） |
| 抗振性 | 2 g （IEC 60068-2-6） |
| 物理参数 | |
| 热像仪重量（含镜头和电池） | 2.48 kg |
| 电池重量 | 0.24 kg |
| 热像仪尺寸（含镜头）（长x宽x高） | 306 × 169 × 161 mm |
| 三脚架安装 | 标准，¼”-20 |
| 封装材料 | 铝、镁 |
| 手柄材料 | TPE热塑弹性体 |
| 交货范围 | |
|
红外热像仪、硬质运输箱、电池充电器、电池（两组）、校验证书、下载手册、FLIR Tools PC软件CD-ROM、FLIR VideoReportTM PC软件CD-ROM、HDMI-DVI线、HDMI-HDMI线、镜头盖（装到镜头上）、存储卡、存储卡读卡器、电源（包含多个插头）、入门指南（印刷版）、注意事项（印刷版）、登记卡、服务&培训手册、肩带、 USB数据线、用户文件CD-ROM、 Wi-Fi USB微型适配器（取决于CE和FCC对相关国家无线设备的规定）
|
|
FLIR GF306能够检测以下气体：
六氟化硫 （SF6）
乙酰氯
醋酸
烯丙基溴
烯丙基氯
烯丙基氟
氨气（NH3）
溴化甲烷
二氧化氯
氰基丙烯酸乙酯
乙烯
呋喃
肼
甲基硅烷
甲基乙基酮
甲基乙烯基酮
丙烯醛
丙烯
三氯乙烯
氟化铀酰
氯乙烯
丙烯腈
乙烯醚
