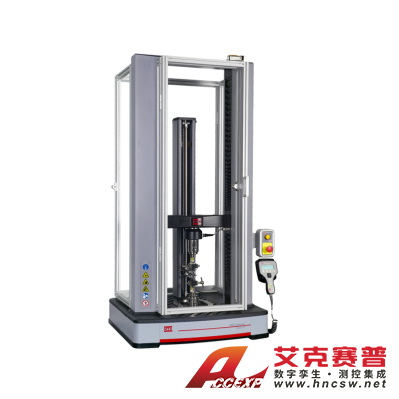

MTS美特斯 C43 电子万能试验机（100N—50kN）
名称：其他仪器与工具
品牌：
型号：
简介：MTS Criterion40系列系统配备了整套万能试验系统用以满足各种生产试验要求?？煽啃愿卟⑷菀撞僮?，这些测试系统采用高速率、低振动电机驱动装置和集成、数字闭环控制装置，在1N到100kN范围内实现力控、位移控或应变控的试验。C40系列...
申请服务
- 产品介绍
MTS Criterion40系列系统配备了整套万能试验系统用以满足各种生产试验要求?？煽啃愿卟⑷菀撞僮?，这些测试系统采用高速率、低振动电机驱动装置和集成、数字闭环控制装置，在1N到100kN范围内实现力控、位移控或应变控的试验。C40系列系统现有各种结构紧凑、高刚度的单柱和双柱台式型配置, 适用于中低力值的试验, 还有高强度的双柱落地式配置，适用于中高力值的试验。简单易用的TestWork软件、丰富且不断增加的试验方法标准库以及各种各样的附件使得本系统在非常广泛的材料领域范围内得以应用，包括：
》塑料a
》薄膜
》纤维和细线
》粘合剂
》泡沫材料
》弹性体
》生物材料
》木制品和纸产品
》薄金属
》金属丝
》高强度金属
》部件
》紧固件
》复合材料
负荷框架配置：
双柱、台式、电子机械式
额定负荷：
100N、250N、500N、1kN、2.5kN、5kN、10kN、20kN、30kN、50kN
试验空间：
单空间
典型试样：
小部件、增强塑料、金属、金属丝、复合材料、弹性体、木制品、纺织品、生物材料、纸产品、粘合剂、泡沫材料
40系列系统主要特征：
1：全套结构紧凑、高刚性的单柱和双柱负荷框架配置；
2：高速率、低振动MTS电机驱动装置；
3：免维护的世界一流交流伺服电机和伺服器；
4：精密预载荷滚珠丝杠；
5：非离合器式驱动装置，能够在最大力下全速运转；
6：高分辨率、数字闭环控制器（集成在负荷框架中）；
7：方便的试验设置和手持器；
8：多功能、易操作的TestWork软件，配备丰富且不断增加的试验方法标准库（ASTM、ISO、DIN、EN、BS等）；
9：TEDS自动识别工能的MTS负荷传感器；
10：全套可选夹具、附件、环境系统和引伸计；
11：可选双空间（型号44和45），以减少设置时间；
12：防旋转夹具/附件装置；
13：可选T型工作台；
14：线性导向装置确保运动高线性；
15：横梁位移限位?；?、力过载?；?、过热?；?、电压过载?；さ?；
16：可选符合EU标准的集成安全?；ふ?；
17：完全符合“机械设备2006/42/EC”、“低电压2006/95/EC”、“EMC指令20044/108/EC”和GOST-R；
18：持久耐用的试验空间?；?；
技术参数：
规格型号 | C43 | |||
最大额定负荷 | kN lbf | 10 2200 | 30 6600 | 50 1100 |
负荷选项 | N、kN | 100N、250N、500N、1kN、2.5kN、5kN、 10kN | 100N、250N、500N、1kN、2.5kN、5kN、10kN、20kN、30kN | 100N、250N、500N、1kN、2.5kN、5kN、10kN、20kN、30kN、50kN |
lbf | 20、50、110、220、500、1100、2200 | 20、50、110、220、500、1100、2200、4400、6600 | 20、50、110、220、500、1100、2200、4400、6600、11000 | |
框架类型 | 导向柱 落地式/台式 | 2 台式 | 2 台式 | 2 台式 |
试验空间 | 单/双 | 单 | 单 | 单 |
最大试验速度 | mm/min In/min | 2000 78.7 | 1020 40.16 | 750 29.5 |
最低试验速度 | mm/min In/min | 0.005 0.0002 | 0.005 0.0002 | 0.005 0.0002 |
位移分辨率 | mm in | 0.00005 0.000002 | 0.00006 0.0000024 | 0.00006 0.0000024 |
最大位移分辨率时的最大长度 | mm in | 1000 39.37 | 1000 39.37 | 1000 39.37 |
电源 | V AC | 200-230V AC， 10Amps， 50/60Hz， 2000W | 200-230V AC， 12Amps， 50/60Hz， 2400W | 200-230V AC， 12Amps， 50/60Hz， 2400W |
相位数 | 1 | 1 | 1 | |
立柱间距离 | mm in | 425 16.73 | 420 16.54 | 420 16.54 |
垂直试验空间横梁行程 | ||||
标准长度 | mm in | 1000 39.4 | 1000 39.37 | 1000 39.37 |
扩展长度 | mm in | 1300 51.2 | 1300 51.2 | 1300 51.2 |
框架高度 | ||||
标准长度 | mm in | 1591 62.6 | 1739 68.5 | 1739 68.5 |
伸展长度 | mm in | 1891 74.5 | 2039 80.3 | 2039 80.3 |
框架宽度 | mm in | 794 31.3 | 826 32.5 | 826 32.5 |
框架深度 | mm in | 757 29.8 | 768 30.2 | 768 30.2 |
框架重量 | ||||
标准长度 | kg Lb | 184 404.8 | 328 721.6 | 328 721.6 |
伸展长度 | kg Lb | 196 431.2 | 345 759 | 345 759 |
*对于单柱负荷框架，此测量结果表示夹具中心和立柱?；ふ种涞木嗬?/span>
技术参数：
校准标准 | ISO 7500 0.5级或ASTM E4 | ISO 7500 1级 |
测力范围* | 1-100%的额定载荷 | 0.5%至1%的额定载荷 |
最大试验速度下的额定载荷 | 100% | |
额定载荷下的最大试验速度 | 100% | |
速度准确度 | 设定速度＜0.01mm/min： 速度准确度在设定速度的±1.0%范围内 速度准确度在设定速度的±0.2%范围内 | |
位移准确度 | 在±0.5%范围内 | |
应变准确度 | ASTM E83或ISO 8513 | |
安全?；?/span> | 力过载?；?、位移限位、电压过载?；ず推渌?/span> | |
力过载?；?/span> | 10% | |
数据采集频率 | 1000Hz | |
控制环频率 | 1000Hz | |
环境要求 | ||
电机和驱动系统 | 交流伺服电机 | |
滚珠丝杠 | 预负荷 | |
位移测量系统 | 光电编码器 | |
附加直流调节通道 | 2个通道（示例：电阻引伸计和测力传感器） | |
附加数字调节通道 | 1个通道（示例：大变形和正交编码器） | |
