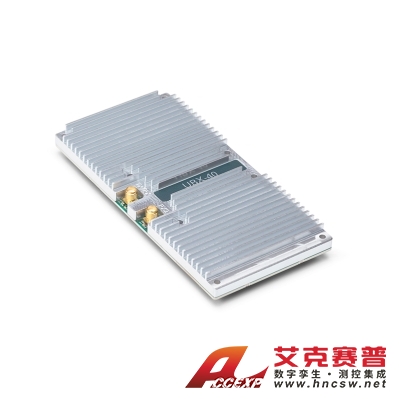

美国NI TwinRX USRP 子板（10 MHz - 6 GHz、80 MHz 带宽、2 RX）
名称：其他仪器与工具
品牌：
型号：
简介：概述用于 USRP? X 系列软件定义无线电的 TwinRX 子板是一款双通道超外差接收机，可为频谱监测和测向应用提供宽动态范围和精确的相位同步。RF信号链具有前置放大器、预选择器、衰减器和两个混频器级，具有出色的选择性和杂散性能。接收器可...
申请服务
- 产品介绍
概述
用于 USRP? X 系列软件定义无线电的 TwinRX 子板是一款双通道超外差接收机，可为频谱监测和测向应用提供宽动态范围和精确的相位同步。RF信号链具有前置放大器、预选择器、衰减器和两个混频器级，具有出色的选择性和杂散性能。接收器可在 10 MHz – 6 GHz 范围内进行调谐，每通道具有 80 MHz 的瞬时带宽，为分析多个目标频段中的各种信号提供了必要的多功能性。用户可以独立调谐两个通道，以同时监控上行链路和下行链路通信，总带宽为 160 MHz。在多个子板的通道之间共享LO的能力实现了实现可扩展的多通道相控阵所需的相位对齐操作。接收器能够快速跳频以检测频率捷变发射器。USRP 硬件驱动程序? （UHD） 软件 API 可自动配置射频衰减和预放大，以优化动态范围，以支持微弱信号的噪声系数，或为较强信号提供 IP3。借助射频片上网络 （RFNoC?） FPGA 开发框架，用户可以将其应用的计算密集型组件从主机无缝卸载到 FPGA，以实现硬件加速和实时性能。
特征
频率范围：10 MHz – 6 GHz
带宽：每通道 80 MHz
通道：两级超外差、2 RX、独立调谐
LO共享
USRP 兼容性：X 系列
射频屏蔽
连贯和分阶段对齐操作
方框图
