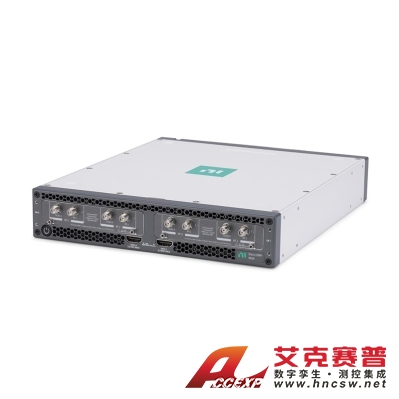

    美国NI USRP X310 (KINTEX7-410T FPGA,2 通道,10 GIGE 和 PCIE 总线)

    名称:其他仪器与工具

    品牌:

    型号:

    简介:概述Ettus Research USRP X310 是一款高性能、可扩展的软件定义无线电 (SDR) 平台,用于设计和部署下一代无线通信系统。该硬件架构将两个覆盖 DC – 6 GHz 的扩展带宽子板插槽、高达 160 MHz 的基带带宽...

    • 产品介绍

    概述

    Ettus Research USRP X310 是一款高性能、可扩展的软件定义无线电 (SDR) 平台,用于设计和部署下一代无线通信系统。该硬件架构将两个覆盖 DC – 6 GHz 的扩展带宽子板插槽、高达 160 MHz 的基带带宽、多个高速接口选项(PCIe、双 10 GigE、双 1 GigE)和一个大型用户可编程的 Kintex-7 FPGA 集成在一个方便的台式机或机架式半宽 1U 外形中。除了提供一流的硬件性能外,X310 的开源软件架构还提供跨平台 UHD 驱动程序支持,使其与大量受支持的开发框架、参考架构和开源项目兼容。

    操作系统

    Linux操作系统

    窗户

    开发框架

    GNU无线电

    Xilinx Vivado 2015.2 设计套件

    表 1:操作系统、开发框架和参考应用程序

    高性能用户可编程 FPGA

    作为 USRP X310 的核心,XC7K410T FPGA 在器件内的所有主要组件(包括无线电前端、主机接口和 DDR3 存储器)之间提供高速连接。UHD 提供的默认 FPGA 内核提供了用于数字下变频和上变频、微调频和其他 DSP 功能的所有功能???,使其能够与使用 UHD 架构的其他 USRP 器件互换。大型 Kintex-7 FPGA 为开发人员提供了额外的空间来整合自定义 DSP ???,并与大量 USRP 支持的开发框架、参考架构和开源项目兼容。


    USRP N210型

    USRP X300系列

    USRP X310系列

    FPGA技术

    斯巴达3 XC3SD3400A

    金泰克斯 7-325T

    金泰克斯 7 -410T

    逻辑单元

    53 千米赛

    328 千米赛

    406 千米赛

    记忆

    2,268 Kb

    16,020 KB

    28,620 Kb

    乘数

    126

    840

    1540

    时钟频率

    100兆赫

    200兆赫

    200兆赫

    每通道的流带宽(16 位)

    25 毫秒/秒

    200毫秒/秒

    200毫秒/秒

    表 2:FPGA 资源比较

    多种高速接口选项

    USRP X310 提供多种接口选项??浼从?,1 GigE 提供了一种方便的入门方式。对于扩展带宽和低延迟应用,如 PHY/MAC 研究,PCIe x4 为确定性操作提供了高效的总线。10 GigE 接口选项可以最好地满足使用网络记录仪或多个处理节点的应用。

    附加功能 - GPSDO、GPIO、1 GB DDR3、同步

    X310 包括许多有助于无线系统开发的附加功能。板载 1GB DDR3 可通过 FPGA 参考设计灵活访问,通过缓冲和数据存储存储器补充 FPGA 资源。可选的内部 GPSDO 提供高精度频率参考,当与 GPS 系统同步时,全局定时对准可在 50 ns 以内。外部GPIO连接器允许用户控制外部组件(如放大器和开关),接受输入(如事件触发器)并观察调试信号。USRP X310 还包括一个内部 JTAG 适配器,允许 FPGA 开发人员轻松加载和调试新的 FPGA 映像。

    特征

    • 两个宽带宽射频子板插槽

      • 每个带宽高达 160MHz(UBX、CBX、WBX、SBX 的宽带版本))

      • 子板选择涵盖 DC 至 6 GHz

    • 用于高性能 DSP 的大型可定制 Xilinx Kintex-7 FPGA (XC7K410T)

    • 多个高速接口

      • PCIe Express(台式机)– 200 MS/s 全双工

      • ExpressCard(笔记本电脑)– 50 MS/s 全双工

      • 双 1 Gb 以太网 – 25 MS/s 全双工

      • 双 10 Gb 以太网 – 2 个接收,每通道 200 MSP

      • 双 10 Gb 以太网 – 4 个接收,每通道 80 MSP

    • UHD 架构提供与

      • GNU无线电

      • C++/Python API

      • Amarisoft LTE 100

      • OpenBTS的

      • 其他第三方软件和框架

    • 灵活的时钟架构

      • 可配置的采样率

      • 可选的 GPS 训练 OCXO

      • 使用 OctoClock 和 OctoClock-G 进行相干操作

    • 紧凑而坚固的半宽 1U 外形尺寸,便于桌面或机架安装使用

    • 前面板上可访问数字 I/O,用于 FPGA 的自定义控制和接口
