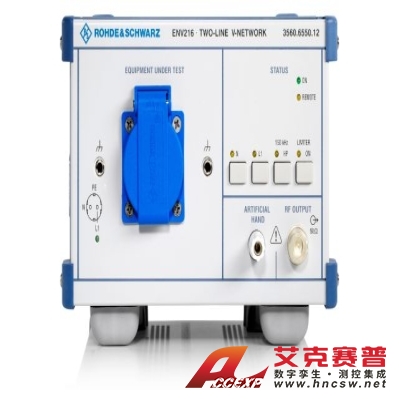

R&S罗德与施瓦茨 ENV216 二线制 V 形网络 被测设备的干扰电压测量
名称：其他仪器与工具
品牌：
型号：
简介：主要特点频率范围：9 kHz 至 30 MHz最高 16 A 功率处理容量（因国家/地区而异）模拟阻抗 (50 μH + 5 Ω) || 50 Ω，符合 CISPR 16-1-2V 形网络符合 CISPR、EN、VDE、ANSI、FCC 第...
申请服务
- 产品介绍
主要特点
- 频率范围：9 kHz 至 30 MHz
- 最高 16 A 功率处理容量（因国家/地区而异）
- 模拟阻抗 (50 μH + 5 Ω) || 50 Ω，符合 CISPR 16-1-2
- V 形网络符合 CISPR、EN、VDE、ANSI、FCC 第 15 部分和 MIL-STD-461
- 已根据 CISPR 16-1-2 进行校准
针对单相被测设备的干扰电压测量
R&S?ENV216 二线制 V 形网络满足 CISPR 16-1-2 和 EN 55016-1-2 中有关 V 形网络的要求，在 9 kHz 至 30 MHz 的频率范围内，模拟阻抗为 (50 μH + 5 Ω) || 50 Ω；并满足 ANSI C63.4 相关要求，频率范围为 150 kHz 至 30 MHz。具有接地?；ごサ愕牟遄闪又帘徊馍璞?。多款符合国家/地区特定连接器系统的型号可供选择。得益于紧凑轻量化设计，R&S?ENV216 非常适用于变频应用，尤其是单相被测设备的现场干扰电压测量。
特性和优点
空心电感和模拟手
空心设计和模拟手
R&S?ENV216 二线制 V 形网络基于空心电感并含有模拟手，可在测量干扰电压时模拟用户双手的影响。
高通滤波器
可通过开关选择 150 kHz 高通滤波器?
?为防止测量接收机因低频频谱的高电平而过载，可以插入使用 150?kHz 高通滤波器。
衰减器
内置 10 dB 衰减器
为确保标准阻抗（不考虑测量接收机的输入衰减），R&S?ENV216 二线制 V 形网络配有一个 10 dB 衰减器。
脉冲限幅器
内置脉冲限幅器（可关闭）
内置脉冲限幅器（可关闭）?；げ饬拷邮栈淙朊馐芨吣芰可淦蹈扇怕龀宓挠跋?。
远程控制
TTL 电平远程控制（兼容罗德与施瓦茨测量接收机）
TTL 控制输入通过控制器或罗德与施瓦茨测量接收机驱动，可用于在自动测试系统中远程控制相位选择和激活高通滤波器。光耦合器可以防止受到外部干扰。
可用型號
R&S?ENV216
最大连续电流 16 A?R&S?ENV216
最大连续电流
13 A?
R&S?ENV216
最大连续电流
16 A?
R&S?ENV216
最大连续电流
10 A?
R&S?ENV216
最大连续电流
15 A?
可用选项
?R&S?EZ-21描述
控制电缆，3 m
ESU、ESCI、ESPI、ESIB 和 ESxS 至 ENVxxx
R&S?EZ-21描述
控制电缆，10 m
ESU、ESCI、ESPI、ESIB 和 ESxS 至 ENVxxx
R&S?EZ-29描述
控制电缆，3 m
ESW、ESR、ESRP、ESL、FSW/FSVx 至 ENVxxx
R&S?EZ-29描述
控制电缆，10 m
ESW、ESR、ESRP、ESL、FSW/FSVx 至 ENVxxx
