PEM电流探头CWT 超迷你
名称：其他仪器与工具
品牌：
型号：
简介：CWT Ultra mini 系列采用市场上最小的 Rogowski 线圈。最大线圈横截面为 1.7 毫米，小到足以穿过 TO-220 半导体器件的支脚。 宽带宽、30MHz (-3dB) 和在宽温度范围内的出色高频性能使 CWT Ult...
申请服务
- 产品介绍

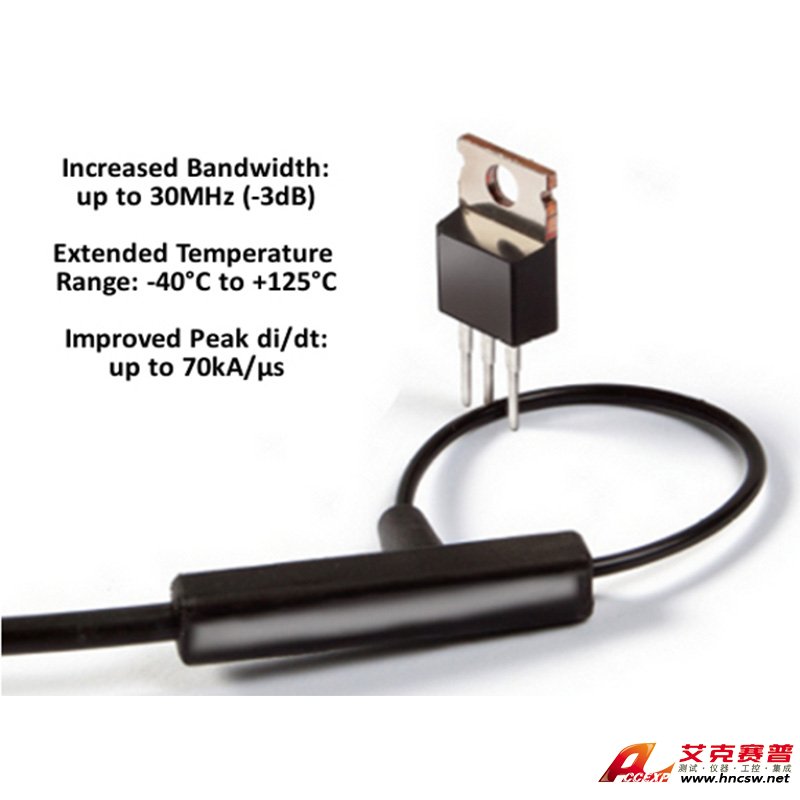

CWT Ultra mini 系列采用市场上最小的 Rogowski 线圈。最大线圈横截面为 1.7 毫米，小到足以穿过 TO-220 半导体器件的支脚。
表现
应用
电力电子电路中的开关波形
宽带宽、30MHz (-3dB) 和在宽温度范围内的出色高频性能使 CWT Ultra Mini 成为测量电力电子应用中的脉冲电流和正弦波形的理想选择。
标准和批准
- CE 标志
- 设计符合 IEC61010-1
- PEM Ltd 是一家 ISO9001:2015 注册公司
- 专利技术
表现
峰值电流：30A 峰值至 6kA 峰值
输出：±6.0V 峰值
高频带宽（-3dB）：30MHz
低频带宽（-3dB）：因型号而异（请参阅 数据表）
精度（典型值）：校准至±0.2%，导体位于 Rogowski 环路的中心
导体位置的典型变化±2.0% 读数
工作温度范围：0℃ 至 +40℃ （积分器电子设备）
–40℃ 至 +125℃ （线圈和电缆）
线圈长度：80mm（可定制长度）
卷材厚度：最大 1.7 毫米
峰值线圈绝缘：1.2kV 峰值
电缆长度（线圈到积分器）：1m（可定制长度）
电源：'B'电池 4 x AA（1.5V 标准碱性电池）
电源：'B'电池 4 x AA（1.5V 标准碱性电池）
Plus - 1.3mm 插座，用于 12V (±10%) DC 输入
'R'电池 4 x AA（1.2V NiMH 电池）
'R'电池 4 x AA（1.2V NiMH 电池）
Plus - 1.3mm 插座用于 12V (±10%) DC 输入
输出负载：≥ 100.0 kOhm（对于额定精度，额定灵敏度）
= 50 Ohm（对于额定精度，但是标称灵敏度的一半）
特征
- 可追溯校准（包括证书）
- 最大卷材厚度 1.7mm
- 非侵入式：仅通过几个 pH 值加载被测电路
- 无磁性材料意味着出色的线性度 < 0.05% 读数
- 完全隔离测量：- 线圈额定值为 1.2kVpeak（耐受测试为 3kVrms/50Hz/60 秒）
应用
CWT Ultra mini (CWTUM) 具有市场上最小的横截面、夹绕式 Rogowski 线圈。结合其宽带宽，CWT Ultra mini 是一种多功能工具，适用于许多应用，尤其是电力电子开发工作。
电力电子电路中的开关波形
CWT ultra mini 可用于各种电子测量，例如功率半导体中的开关损耗、并联设备中的电流共享或检查在线电感是否对 IGBT 或 MOSFET 施加过压。
CWTUM 是非侵入式，仅将少量 pH 注入初级电路，带宽为 30MHz，具有可预测的已知测量延迟，并且很薄且夹在周围，使其易于插入甚至难以到达的电路部分。
CWT UM 测量缓冲电容器中的电流CWT Ultra mini 足够小，可以测量...
- 功率器件键合线
- 并联 TO-220 / TO-47 MOSFET 器件的负载共享
- 半导体晶片上的电流分布
- 层压电源层与 IGBT MOSFET 电源?？橹涞牧?/li>
- SMPS cct 和电源转换器中的电感器和电容器端子
随着电源电路密度的增加，使其成为非常有用的诊断工具！
在存在大直流电流（例如电容器纹波）的情况下测量小交流电流
Rogowski 电流传感器不测量电流的直流分量。然而，与 CT 或霍尔效应设备不同，它们不包含磁性材料，因此不受直流电流的影响。因此，可以使用小型、灵活的 Rogowski 线圈在存在大 DC 电流的情况下测量小 AC 电流，而基于磁原理的传感器将昂贵且笨重以防止饱和效应。一种常见的应用是测量电容器中的纹波电流，其中主电流为直流或慢速时变。
其他应用包括：
- 电源转换器开发和诊断
- 测量高频谐波
- 射频电流
