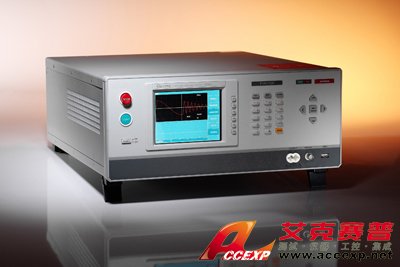

艾克赛普 Chroma 19305 绕线元件脉冲测试器
名称：其他仪器与工具
品牌：
型号：
简介：艾克赛普 Chroma 19305 绕线元件脉冲测试器是艾克赛普公司全权代理台湾Chroma公司的产品。以下是长沙艾克塞普仪器设备有限公司为您介绍艾克赛普 Chroma 19305 绕线元件脉冲测试器的产品特性和功能应用，如有疑问或者需要相...
申请服务
- 产品介绍
艾克赛普 Chroma 19305 绕线元件脉冲测试器为绕线元件脉冲测试器，系列机种包含19305单通道及19305-10 10通道输出测试，最高拥有6kV脉冲电压与200MHz高速取样率 提高放电检测能力，10uH感量以上产品测试，拥 有波形面积比较、波形面积差比较、波形颤动总量 (Flutter) 及波形二阶微分数 (Laplacian) 等判定 方法，可有效检测线圈自体绝缘不良。
绕线元件于生产检测包含电气特性、电气安规耐 压进行测试，而线圈之自体绝缘不良通常是造成 线圈于使用环境中发生层间短路、跨线短路、出 脚短路之根源。其形成原因可能源于初始设计不良、加工制程不良或绝缘材料之劣化等所引起， 故加入线圈层间短路测试有其必要性。
所谓的『绕线元件脉冲测试』基本上是以一『非 破坏性』、高速、低能量之电压脉冲施加在待测物 上，再藉由分析／比对待测物良品与不良品之等 效波形以达到判定良否之目的。绕线元件脉冲测 试主要功能乃在早期发现绕线元件中各种潜在之 缺陷，例如：层间短路、甚至是不易发觉之部分放 电等。
艾克赛普 Chroma 19305 绕线元件脉冲测试器为针对绕线元件测试需求所设 计，利用一高压充电之微小电容(测试能量低)与 待测线圈形成RLC并连谐振，由谐振之衰减波形， 透过高速且精密的取样处理分析技术，可检验出 线圈自体之绝缘不良及局部放电，提供变压器、 电感等绕线产品进行层间短路测试，让绕线元件 生产厂商及使用者在品质验证时，不但拥有可靠 的测试品质，能更有效率为产品品质把关。
艾克赛普 Chroma 19305 绕线元件脉冲测试器对于产线上的测试需求提供多 通道扫描应用(最大10通道) ，单机10通道输出可达成一次多颗扫描测试，节省测试时间及人力成 本。
四种波形判定模式
- 波形面积比较 (Area Size)
- 波形面积差比较 (Differential Area)
- 波形颤动总量 (Flutter Value)
- 波形二阶微分数 (Laplacian Value)
