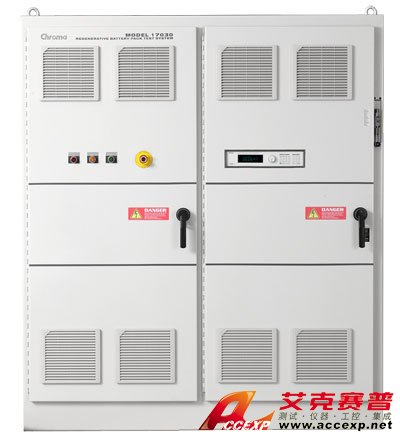

艾克赛普 Chroma 17030 能源回收式电池包测试系统
名称：其他仪器与工具
品牌：
型号：
简介：艾克赛普 Chroma 17030 能源回收式电池包测试系统是专门为高功率二次电池组 测试而开发的高精密充放电设备，采用可回收能 源设计架构，将电池组放电产生的电能回收再利 用，解决放电时能量虚耗的问题；鉴于能源议 题，绿能产品在生产时应该...
申请服务
- 产品介绍
艾克赛普 Chroma 17030 能源回收式电池包测试系统具备可并联功能，可与相同型 号设备进行并联，增加了使用者使用设备上的弹 性，可达到设备高利用率。
艾克赛普 Chroma 17030 能源回收式电池包测试系统具备工况模拟功能(动态电流 波形模拟测试)，电池组的使用方式都是快速与不 规格的电流状态，透过工况模拟功能，电池组的 使用状态才能真实的反应在电池上，硬体具备无 接缝式充放电转换功能，可快速的进行充放电切 换，转换过程中不会延迟，编程中设定模拟快速 充放电模式，可模拟电池实际使用状态。并支援 FUDS的测试需求。
艾克赛普 Chroma 17030 能源回收式电池包测试系统搭配Battery pro软体，具备弹 性的编程功能，可进行各通道完全独立测试，符 合电池组高客制与多样化的需求，符合二次电 池组的各项测试需求，具备高度的稳定性与安全 性，具备断电复归功能，让使用者测试资料不中 断。

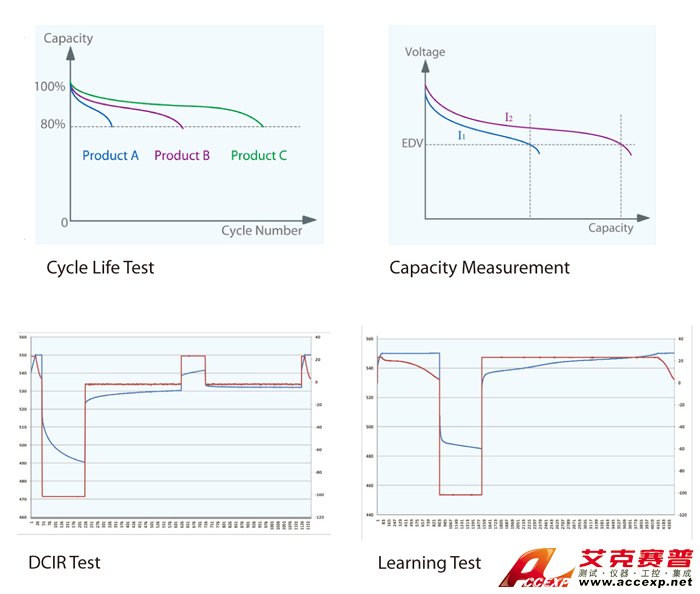

高精准度的输出与量测规格保障测试品质，适用 于需要可靠数据的检测?？捎τ玫牟捣段О?电动车厂、储能系统商，电池模组厂等，适合用 于：电池管理系统测试、电池组续航力测试等、 产品进出货检验、设计验证研究、电池组生产线 上容量学习(Learning)与直流内组测试等用途。
针对电池测试做了多项安全设计，测试过程有过 电压、过电流、等异常检出功能，保障测试过程 安全；资料保存机制，当遇到电脑异常与瞬时断 电异?？山柿媳４嬗诩且涮宀灰攀Р⒓锹贾卸?状态，重新启动后可选择继续测试。
艾克赛普 Chroma 17030 能源回收式电池包测试系统特色

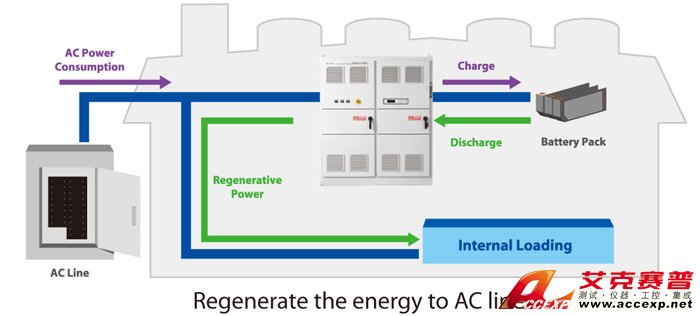

能源回收
- 可回收能源设计，不会产生巨大的热能消耗
- 使用者可节省设备与环境降温的空调费用
- 电网端电流总谐波失真低于5%
- 额定功率下，功率因素大于 0.9
- 额定功率下效率85%

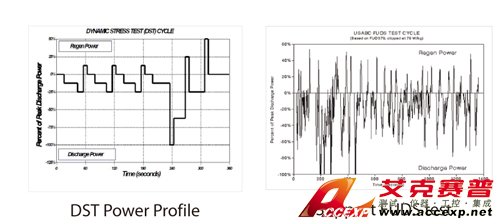

工况模拟 (动态电流波形模拟测试)
电池组的使用方式都是快速与不规格的电流状态，透过工况类 比，电池组的使用状态才能真实的反应在电池上。

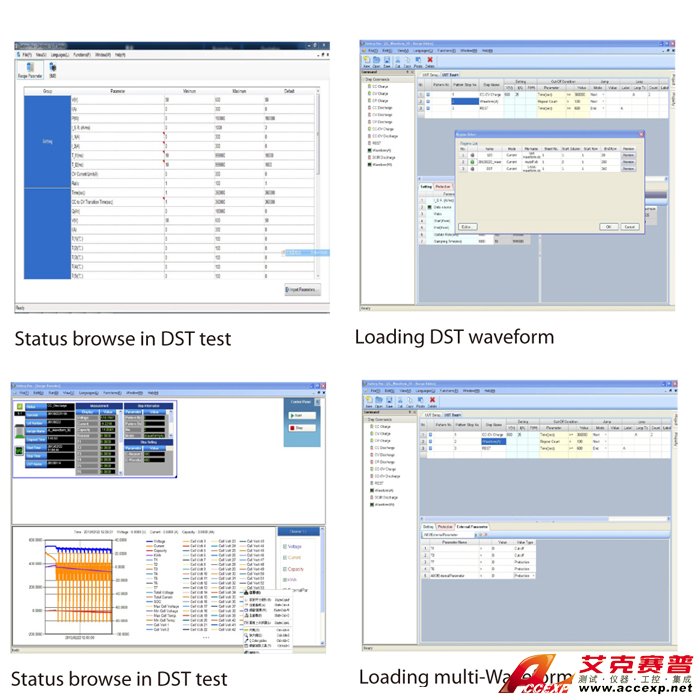

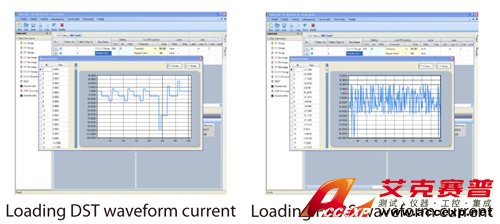

- 类比电池实际使用的动态充放电波形，在此动态电流模式下 (Waveform)
- 工步可设定读取指定电脑内存放电流波形的Excel档案
- 每通道可储存720,000点, 进行长时间动态测试，时间间隔可 设定10msec~999sec
并联功能
具备可并联功能
可与相同型号设备进行并联，增加了使用者使用设备上的弹性，可达到设备高利用率。
- 可并联 (同机型，最大可并联4台)
- 可独立使用

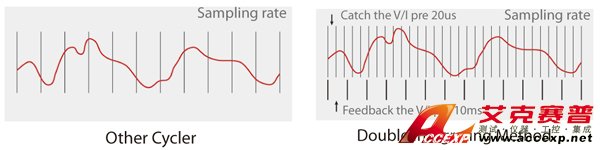

高频取样量测技术(更精准容量测试)
一般电池测试机，使用电脑软件中依据电流值计算电量。因为资料传输技术导致测试资料传输的速度会被有限制，针对动态电流的容量计算，误差就会
很大。Chroma 藉由提高取样率(参考图Chroma充放电机取样速度示意图)，改采每20us取电压与电流值，并透过两次积分法，最快以每10ms回传回电脑
端，提供更佳精准的容量计算，电流变化时的资料不遗漏，不受资料传输速率影响。
- V/I 取样率 – 50KHz (每20us取样一点)
-
分段积分模式运算：
对 I 积分 – 电容量
对 V x I 积分 – 能量
功能说明
|
运行模式
截止条件
?；ぬ跫?/strong>
测试纪录
|
无段转载
动态反应时间
断电复归
温度量测
|

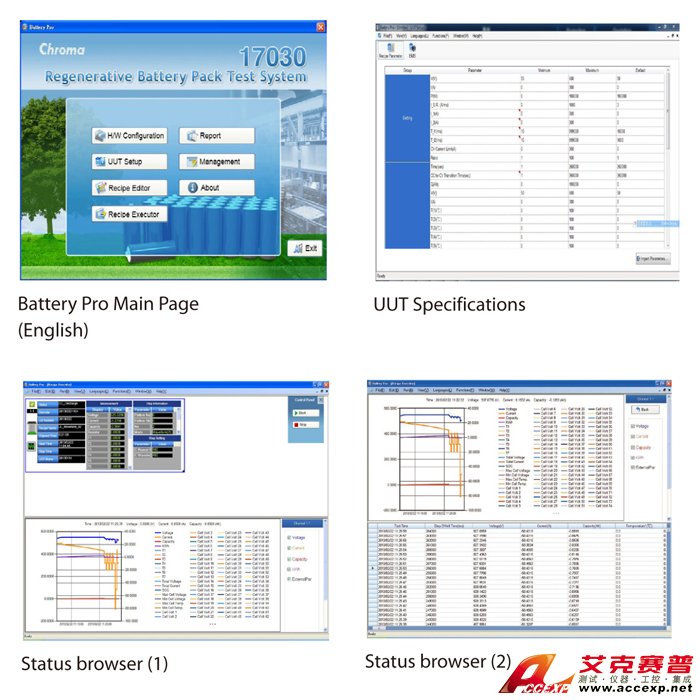

艾克赛普 Chroma 17030 能源回收式电池包测试系统软体平台
友善软体介面
符合二次电池组的各项测试需求，具备高度的稳定性与安全性，并具备断电资料保存回复功能， 防范任何资料遗漏的可能性。
- 友善介面：支援多语系，支援繁中／简中／英文三种语言介面
- 即时监控：系统测试状态即时浏览，无须等待，通道资料与系统整合资料可同时浏览
- 图示管理：通道测试状态透过不同图示管理，一目了然，易看易懂易了解，立即对照状态说明，了解测试状态
- 使用权限设定：可设定使用者操作权限，方便管理
- 故障纪录追踪：独立纪录通道异常状态
工步编辑
人性化测设程式编程可编辑各种充放电条件
- 可编辑255个充放电条件；具备双层回圈功能 (Cycle & Loop)，每层可设定9999个回圈；可编辑动态充放电波形
- 可编辑各种充放电条件(定电压／定电流／定功率／定电压-限电流／动态电流／直流内阻)
- 截止条件：时间(秒)／电量(Ah)／电压(V)／电流(A)／温度(℃)
- 条件完成动作：下一步／结束／跳要到某一步／静置
报表精灵和统计报告
- 可自定义报表格式，可产出 PDF、CSV、XLS 档案格式，具备报表绘图功能
- 可产出通道报表与截止报表
- 报表分析功能: 使用者可自行决定X与Y轴的参数，产出符合需求的测试报表，不需透过文书软体产出报表?？刹鍪倜馐员ū?(Life-cycle report)、容 量- 电压比对报表(Q-V report)，充放电测试报表(V/I/T-time report)等。报表分析功能：使用者可自行决定X与Y轴的参数，产出符合需求的测试报表，使 用者不需透过文书软体产出报表
艾克赛普 Chroma 17030 能源回收式电池包测试系统整合服务

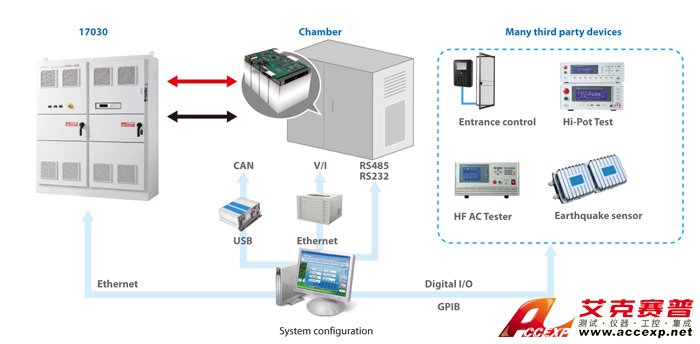

软体整合
整合外部设备以达到使用者的测试目的，提高方便性(Option)。
- 透过软体可整合恒温恒湿箱，配合充放电测试做同步设定条件
- 透过数位IO介面或GPIB介面，可搭配外部仪器设备进行整合

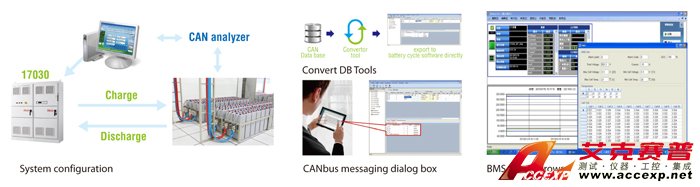

透过软体可整合通讯介面装置，在充放电过程中，读取多组的电池管理系统(BMS)的资料，其条件可转成保 护启动条件或截止条件。
- 使用者自行键入所需要的讯息资讯
- 可透过Chroma 转换程式，直接转换业界常用的讯息资讯

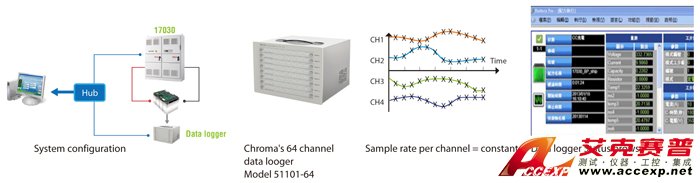

透过软体可整合资料收集器，在充放电过程中，读取多组的电压与温度纪录，其条件可转成?；て舳跫蚪刂固跫?。
固定的资料撷取速度可在大数量通道量测上显的更为重要，Chroma 51101-64温度/多功能记录器的总频宽可以是其他厂牌的好几倍，不会因为 撷取速度太慢而失真，错失短时间内关键的变化
