ACCEXP-Hemisphere Vector VS 131接收机
名称：其他仪器与工具
品牌：
型号：
简介：精密海洋和陆地应用中都体现了ACCEXP-Hemisphere Vector VS 131接收机卓越的定向和定位性能，通过将L-band技术整合在ACCEXP-Hemisphere Vector VS 131接收机家族产品中，ACCEXP-...
申请服务
- 产品介绍

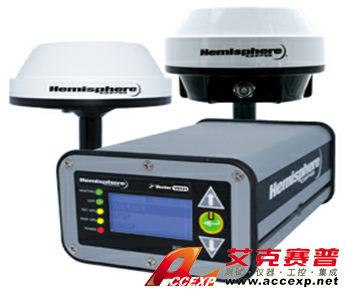

ACCEXP-Hemisphere Vector VS 131接收机介绍
精密海洋和陆地应用中都体现了ACCEXP-Hemisphere Vector VS 131接收机卓越的定向和定位性能，通过将L-band技术整合在ACCEXP-Hemisphere Vector VS 131接收机家族产品中，ACCEXP-Hemisphere Vector VS 131接收机是在可接收到L-band服务区域内进行专业机械控制和导航应用的理想选择。
ACCEXP-Hemisphere Vector VS 131接收机采用Hemisphere GPS公司Crescent Vector所有的专利技术，并在起伏、纵摇、横摇输出以及更加强大的定位性能上带来了全新的用户体验。
ACCEXP-Hemisphere Vector VS 131接收机，其自身的显示和用户界面，可以便携地安装在终端设备上；双GPS天线可根据用户的定向精度要求进行单独安装。
ACCEXP-Hemisphere Vector VS 131接收机可以使用L-Band，信标和SBAS（WAAS,EGNOS,MSAS等）技术进行差分GPS定位。
ACCEXP-Hemisphere Vector VS 131接收机关键优势：
• 支持L-band
• 专业定向精度<0.03°rms
• 差分定位精度<30cm rms
• 起伏<30cm rms
• 集成陀螺仪和倾斜传感器可改善快速启动时间，并在临时缺失GPS信号时提供航向更新信息
• 纵摇和横滚<1°rms
• 简洁的菜单操作
• 在GPS意外中断时可连续准确定向3分钟
• COAST技术可在差分信号缺失情况下连续保持40分钟甚至更长时间的差分定位精度
技术参数
| GPS性能规格 | |||
| 接收类型 | L1,C/A码带载波相位平滑 | 信号接收 | GPS |
| 通道数 | 12 | GPS灵敏度 | -42dBm |
| SBAS跟踪 | 2通道，并行跟踪 | 更新率 | 标准10Hz，20Hz可授权 |
| 水平精度 | RMS(67%)，2DRMS(95%) | RTK |
10mm+1ppm; 20mm+2ppm |
|
L-band DGNSS/HP/XP (OmniSTAR HP): |
0.3m 0.6m | SBAS(WAAS) | 0.3m 0.6m |
| 单 点 | 1.2m 2.5m | 纵摇/横滚精度 | <1°rms |
| 定向精度 |
<0.33°rms@0.5m天线距 <0.17°rms@1.0m天线距 <0.08°rms@2.0m天线距 <0.03°rms@5.0m天线距 |
起伏精度 | 30厘米rms |
| 授时(1PPS)精度 | 50纳秒 | ||
| 转弯率 | 最大至90°/s | ||
| 冷启动 | <60秒(无历书或时钟) | 航向修正 | <10秒典型(有效定位) |
| 温启动 | <20秒典型(有历书或时钟) | 最大速度 | 1850公里/时(999海里/时) |
| 热启动 | <1秒典型(有历书、时钟和位置) | 最高海拔 | 18288米(60000英尺) |
| L-band性能规格 | 通 讯 | ||
| 灵敏度 | -130dBm | 串行端口 | 2个全双工RS 232端口 |
| 信道间隔 | 7.5kHz | USB端口 | 1个USB-B |
| 卫星选择 | 手动和自动 | 波特率 | 4800-115200 |
| 重捕获时间 | 15秒(典型) |
数据输入/输出协议
|
NMEA0183, Crescent二进制,L-Dif |
| 抑 制 |
15kHz间距>30dB 300kHz间距>60dB |
校正/协议 |
RTCM v2.3(DGPS)， RTCM SC-104,L-Dif |
| 处理器 | 基于数字解调和协议解码?？樘峁┝瞬罘炙惴ù淼腄SP | 授时输出 |
1PPS CMOS，低电频， 同步下降，10 Ohm， 10pF负荷 |
| 命令支持 | 获得L-Band DGNSS/HP/XP(OmniSTAR)区域、卫星信息、允许输入和查询L-Band DGNSS/HP/XP(OmniSTAR)授权信息，误码率输出的接收质量指示和手动频点调节 | 电 源 | |
| 输入电压 | 8-36VDC | ||
| 功率消耗 |
<4.5W额定(GPS L1和L-band) <3.6W额定(GPS L1) |
||
| 物 理 | |||
| 尺 寸 | 20.2长×12.0宽×7.5高(cm) | 电 流 |
<0.38A额定(GPS L1和L-band) <0.30A额定(GPS L1) |
| 重 量 | 1.1Kg | 电源隔离 | 500V |
| 状态指示(LED) | 电源，第一和第二GPS锁定，差分锁定，DGPS定位，航向，L-band 锁定 | 反极性?；?/td> | 是 |
| 天线电路?；?/td> | 是 | ||
| 电源切换 | 前面板 | 环 境 | |
| 数据连接器 | DB9(密封) | 工作温度 | -30℃至+70℃ |
| 天线连接器 | 双TNC(母头) | 储存温度 | -40℃至+85℃ |
| 辅助设备 | 温 度 | 95%无冷凝(安装在外壳) | |
| 陀螺仪 | 提供航向平滑、快速定向重捕获和可靠性＜5°每分钟，当GPS信号缺失时，连续定向时间可长达三分钟 | 外壳等级 | IP66(IEC 60529) |
| 冲击和振动 |
机械冲击： EP455 Section 5.14.1 EP455振动： Section 5.15.1随机 |
||
| 国际海洋组织认证 | 无 | ||
| 倾斜传感器 | 提供纵摇和横滚数据，在定向解决方案中协调提供快速启动和重捕获 | EMC |
CE(IEC 60945 Emissions and Immunity) FCC Part 15,Subpart B CISPR22 |

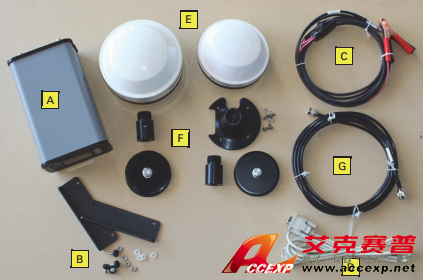

• B------接收机安装支架
• C------电源电缆
• D------数据电缆，3m
• E------天线
• F------天线安装支架
• G------天线电缆
