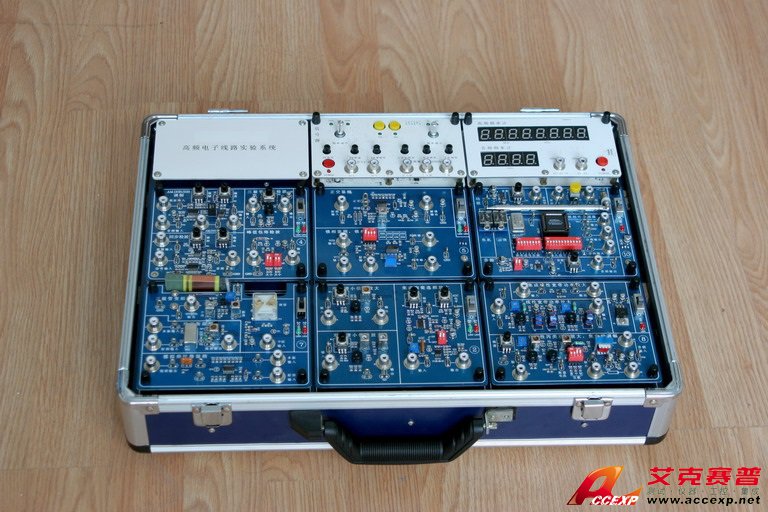

ACCEXP-LT-GP 高频电子实验箱
名称：其他仪器与工具
品牌：
型号：
简介：ACCEXP-LT-GP高频实验箱 高频电子线路实验系统根据实验教学的需要和工程应用的实际运用进行设计，采用?？榛芄?，将组成实际系统的各知识点分解在不同的?？樯?。既方便各单元实验的教学，又可以完成灵活的系统教学。多种手段和方法在设计中的运...
申请服务
- 产品介绍
ACCEXP-LT-GP高频实验箱 高频电子线路实验系统根据实验教学的需要和工程应用的实际运用进行设计，采用?？榛芄?，将组成实际系统的各知识点分解在不同的?？樯?。既方便各单元实验的教学，又可以完成灵活的系统教学。多种手段和方法在设计中的运用，如：分立元件、贴片元件与集成电路相结合、模拟与数字相结合、合理使用CPLD可编程器件等，在提高产品教学方便性和纵深性的同时，提高了产品的耐用性和抗干扰性能。
ACCEXP-LT-GP高频实验箱产品特点:
★ ?？榛杓?，各?？椴捎枚懒⒌缭纯?，可根据需要自行配置
★ 各?？榭闪榛畲罱ǔ筛魇导氏低?，如收音机系统，调幅发射系统，调频立体声无线对讲系统等
★ 自带标准信号源和频率计，降低教学成本
★ 高达45MHz的信号源，标准的直流供电及接口，可利用此平台进行设计和开发
★ 无线对讲系统载频最高可达30M，可设置不同频点，并有相应的高Q值滤波器来进行信道选择，防止系统间互相干扰
★ CPLD的引入，增强了本实验系统的二次开发功能
★ 连接线使用同轴屏蔽电缆线，消除线与线之间的高频串扰
特色系统 中波调幅收音机 无线对讲系统 系统构成 标配?？?br />
★ 信号源 包含高频信号源、低频信号源、内调频电路、内调幅电路
★ 频率计 包含高频频率计、低频频率计
★ 小信号选频放大?？?包含单调谐放大电路、双调谐放大电路、集成选频放大电路、自动增益控制电路（AGC）
★ 正弦波振荡及VCO?？?包含LC振荡电路、石英晶体振荡电路、压控LC振荡电路
★ FM鉴频?？橐?包含正交鉴频电路、锁相鉴频电路、基本锁相环路
★ AM调制及检波?？?包含模拟乘法器调幅（AM、DSB、SSB）电路、二极管峰值包络检波电路、三极管小信号包络检波电路、模拟乘法器同步检波电路
★ 混频及变频?？?包含二极管双平衡混频电路、模拟乘法器混频电路、三极管变频电路
★ 高频功放?？?包含非线性丙类功放电路、线性宽带功放电路、集成线性宽带功放电路、集电极调幅电路
★ 综合实验附加?？?包含话筒及音乐片放大电路、音频功放电路、天线及半双工电路、分频器电路
选配?？?br />
★ 单元选频电路?？?包含LC串/并联谐振回路、集总参数LC低通滤波器、陶瓷滤波器、石英晶体滤波器
★ FM鉴频?？槎?包含双失谐回路斜率鉴频电路、脉冲计数式鉴频电路
★ 波形变换?？?包含限幅电路、直流电平移动电路、任意波变方波电路、方波变脉冲波电路、方波变三角波电路、脉冲波变锯齿波电路、三角波变正弦波电路
技术参数
★ 高频信号源： 输出频率：400KHz～45MHz 输出波形：正弦波 输出幅度：1mVp-p～1Vp-p
★ 高频频率计 频率测量范围：10KHz～99MHz 输入电平范围：20mVrms～2Vrms 测量误差：≤±20ppm
★ 低频频率计 输入频率范围：10Hz～1MHz 电平测量范围：20mVrms～2Vrms 测量误差：≤±20ppm
★ 低频信号源 输出频率范围：200Hz～20KHz 输出波形：正弦波、方波、三角波 输出幅度：10mVp-p～5Vp-p
ACCEXP-LT-GP高频实验箱实验项目 单元实验
l 高频小信号调谐放大器
l 集成选频放大器
l 二极管双平衡混频器
l 模拟乘法器混频
l 三点式正弦波振荡器
l 晶体振荡器与压控振荡器
l 非线性丙类功率放大器
l 线性宽带功率放大器
l 集电极调幅实验
l 模拟乘法器调幅（AM、DSB、SSB）
l 包络检波及同步检波
l 变容二极管调频
l 正交鉴频及锁相鉴频
l 模拟锁相环实验
l LC串、并联谐振回路特性
l 常用低通、带通滤波器特性
l 斜率鉴频及脉冲计数式鉴频
l 波形变换实验
ACCEXP-LT-GP高频实验箱综合实验
l 自动增益控制（AGC）
l 中波调幅发射机组装及调试实验
l 超外差中波调幅收音机组装及调试
l 锁相频率合成器组装及调试
l 半双工调频无线对讲机组装及调试
仪器配置
★ 100MHz数字示波器（选配）
★ 数字万用表（选配）
★ 频谱仪（选配）
