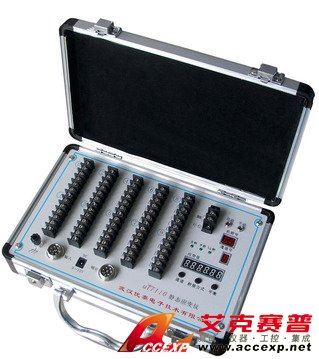

uT7110 分布式静态应变测试系统
名称：其他仪器与工具
品牌：
型号：
简介：一、uT7110应变仪特点： 1、分布式静态应变仪由主控?？椋║T485USB）、电源箱（UT71A）和uT71XX静态应变仪组成，主控?？橛爰扑慊捎肬SB接口，主控?？橛刖蔡Ρ湟?、静态应变仪与静态应变仪之间采用双向485总线。 2、静...
申请服务
- 产品介绍
一、uT7110应变仪特点：
1、分布式静态应变仪由主控?？椋║T485USB）、电源箱（UT71A）和uT71XX静态应变仪组成，主控?？橛爰扑慊捎肬SB接口，主控?？橛刖蔡Ρ湟?、静态应变仪与静态应变仪之间采用双向485总线。
2、静态应变仪采用脉冲桥压供电，解决了应变测量温飘问题。
3、采用先进生产技术，精度误差小于0.01％。
4、整个系统距离不受限制，只受限制于应变仪与应变仪之间距离1000米。
5、每个静态应变仪可采用手动测量（便于现场检查连线情况，学生试验等）和自动测量（由计算机连机测量）。
6、静态应变仪与静态应变仪之间使用一根网线连接，静态应变仪就测量位置附近放置，使用很短的应变线。
7、应变仪采样宽电压供电，最高直流电工作电压达75V，系统供电线路电流小，连接应变仪箱子多，普通网线可连接30台应变仪，超过30台可通过应变仪电源口续供。
8、单通道最高采样频率100Hz，10点采样最高采样频率1Hz，可同时作为静态和动态应变仪测试使用。
9、 体积轻?。?6cm×26cm×4cm），功耗低（每台应变仪1.2W）。
10、 采用高速485传输数据，可同时连接256台静态应变仪。
11、 系统自动编写机箱号，无需人工干预。
12、 可以组成一个机箱20点、30点、40点、50点、60点高速静态应变仪（可满足静态和动态测试需要）。
13、 可以组成一个机箱30点、40点、50点、60点、70点、80点低速静态应变仪（只能满足静态测试需要）。
二、静态测试技术参数：
量 程：0 ～ ±38000με
分 辨 率：1με
测量误差：±0.01% FS±1με
平衡范围：0 ～±38000με
应变阻值：60 ～ 1000Ω
桥路形式：全桥、半桥、1/4桥（公共补偿）
稳 定 性：预热30分钟后
A 时漂： 零点漂移 ≤±0.2 με/24h
示值漂移 ≤±（示值×0.1%＋1 με）/24h
B 温漂： 零点漂移 ≤±0.2με/℃
示值漂移 ≤±0.02%FS/℃
供桥电压：DC±1V
电 源： A 外接电源 DC 9～75V
B 系统供电 DC 9～75V
采集速度：可以设置高速采集和低速度采集
三、动态测试参数：
动态测试：每10点（每台应变仪）中任意取一点，可以作为动态数据采集，采样频率100Hz~1Hz七种频率可选。
四、软件：
测量参数设置
测量参数：每个测点可以用来测量应变、应变式传感器、热电偶、电压，通过软件设置。
应变测量：应变1/4桥（公共补偿）、应变1/2桥和应变全桥。
片 阻：应变片的电阻R，以对应变测量时计算。
线 阻：表示连接应变片导线的电阻，以对应变测量时修正。
灵敏系数：表示所接应变片的灵敏系数K，以对应变测量时修正。
弹性模量、泊松比输入。
校正因子：用来设置工程单位与应变测量值之间的换算
工程单位：表示测点测量参数的单位。
报警设置：允许某测点数值超过报警上限或下限时以红色标明。
补 偿 点：可以用某个测点对其它测点进行补偿，如C0-02的补偿点为C0-01，表示C0-02的最后结果将是C0-02的测量值减去C0-01的测量值。
测点描述：用来描述测点的信息，可对工程中测点进行说明。
采样控制
自动平衡：1）全测点平衡，2）单点平衡。
采 样：试采样、扫描采样、定时采样（1.间隔定时；2.时刻定时）、触发采样、监测采样。
滞回曲线：滞回曲线绘制
表格显示：多页表格、单页表格
数字显示：大数字显示每个测点应变值
变化曲线：绘制应变变化曲线
分布曲线
监测点时间历程曲线
采样处理：数据查询、应变花计算、滞回曲线
文件备份
工程数据备份
文本文件导出
1、分布式静态应变仪由主控?？椋║T485USB）、电源箱（UT71A）和uT71XX静态应变仪组成，主控?？橛爰扑慊捎肬SB接口，主控?？橛刖蔡Ρ湟?、静态应变仪与静态应变仪之间采用双向485总线。
2、静态应变仪采用脉冲桥压供电，解决了应变测量温飘问题。
3、采用先进生产技术，精度误差小于0.01％。
4、整个系统距离不受限制，只受限制于应变仪与应变仪之间距离1000米。
5、每个静态应变仪可采用手动测量（便于现场检查连线情况，学生试验等）和自动测量（由计算机连机测量）。
6、静态应变仪与静态应变仪之间使用一根网线连接，静态应变仪就测量位置附近放置，使用很短的应变线。
7、应变仪采样宽电压供电，最高直流电工作电压达75V，系统供电线路电流小，连接应变仪箱子多，普通网线可连接30台应变仪，超过30台可通过应变仪电源口续供。
8、单通道最高采样频率100Hz，10点采样最高采样频率1Hz，可同时作为静态和动态应变仪测试使用。
9、 体积轻?。?6cm×26cm×4cm），功耗低（每台应变仪1.2W）。
10、 采用高速485传输数据，可同时连接256台静态应变仪。
11、 系统自动编写机箱号，无需人工干预。
12、 可以组成一个机箱20点、30点、40点、50点、60点高速静态应变仪（可满足静态和动态测试需要）。
13、 可以组成一个机箱30点、40点、50点、60点、70点、80点低速静态应变仪（只能满足静态测试需要）。
二、静态测试技术参数：
量 程：0 ～ ±38000με
分 辨 率：1με
测量误差：±0.01% FS±1με
平衡范围：0 ～±38000με
应变阻值：60 ～ 1000Ω
桥路形式：全桥、半桥、1/4桥（公共补偿）
稳 定 性：预热30分钟后
A 时漂： 零点漂移 ≤±0.2 με/24h
示值漂移 ≤±（示值×0.1%＋1 με）/24h
B 温漂： 零点漂移 ≤±0.2με/℃
示值漂移 ≤±0.02%FS/℃
供桥电压：DC±1V
电 源： A 外接电源 DC 9～75V
B 系统供电 DC 9～75V
采集速度：可以设置高速采集和低速度采集
三、动态测试参数：
动态测试：每10点（每台应变仪）中任意取一点，可以作为动态数据采集，采样频率100Hz~1Hz七种频率可选。
四、软件：
测量参数设置
测量参数：每个测点可以用来测量应变、应变式传感器、热电偶、电压，通过软件设置。
应变测量：应变1/4桥（公共补偿）、应变1/2桥和应变全桥。
片 阻：应变片的电阻R，以对应变测量时计算。
线 阻：表示连接应变片导线的电阻，以对应变测量时修正。
灵敏系数：表示所接应变片的灵敏系数K，以对应变测量时修正。
弹性模量、泊松比输入。
校正因子：用来设置工程单位与应变测量值之间的换算
工程单位：表示测点测量参数的单位。
报警设置：允许某测点数值超过报警上限或下限时以红色标明。
补 偿 点：可以用某个测点对其它测点进行补偿，如C0-02的补偿点为C0-01，表示C0-02的最后结果将是C0-02的测量值减去C0-01的测量值。
测点描述：用来描述测点的信息，可对工程中测点进行说明。
采样控制
自动平衡：1）全测点平衡，2）单点平衡。
采 样：试采样、扫描采样、定时采样（1.间隔定时；2.时刻定时）、触发采样、监测采样。
滞回曲线：滞回曲线绘制
表格显示：多页表格、单页表格
数字显示：大数字显示每个测点应变值
变化曲线：绘制应变变化曲线
分布曲线
监测点时间历程曲线
采样处理：数据查询、应变花计算、滞回曲线
文件备份
工程数据备份
文本文件导出
