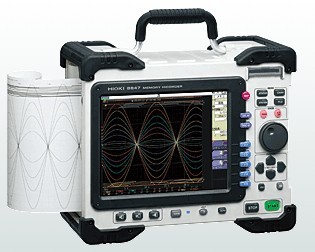

MR8847-02 存储记录仪
输入通道数
[8个模拟单元]:16个模拟通道+16个逻辑通道 (标准）
[5个模拟单元＋3个逻辑单元]:10个模拟通道+64个逻辑通道 (标准16通道+逻辑单元有48个通道）
*模拟?？?、通道间绝缘，对地间绝缘
逻辑?？楹驼灞曜悸呒ǖ?，所有通道共地
测量量程
（20格f.s.）
5mV～20V/格, 12档量程; 分辨率：量程的1/100（使用8966）
5mV～20V/格, 12档量程; 分辨率：量程的1/1600（使用8968）
最大输入电压
DC 400V（使用8966或8968时）
频率特性
DC～5MHz（-3dB, 使用8966时）; DC～100kHz（-3dB, 使用8968时）
存储功能的时间轴
（使用存储功能时）
5μs ～5分钟／格, 26档量程，100点/格分辨率，时间轴3档放大2×～10×，时间轴13档压缩 1/2×～1/20,000×
测量功能
存储 (高速记录)
记录(实时记录)
X-Y记录 (X-Y实时记录）
FFT
其他功能
波形判断（存储，X-Y记录或FFT功能时））
内存容量
MR8847-01:32MW/ch（使用2模拟通道时）～4MW/ch（使用16模拟通道时），共64MW
MR8847-02:128MW/ch（使用2模拟通道时）～16MW/ch（使用16模拟通道时），共256MW
MR8847-03：256MW/ch（使用2模拟通道时）～32MW/ch（使用16模拟通道时），共512MW
保存媒体
CF卡× 1:最大2GB, 硬盘（内存选件, 80GB）
记录纸
216mm×30m, 卷装热敏纸, 记录速度: 最大50mm/秒
显示屏
10.4型TFT彩色液晶屏(SVGA,800×600点阵)
接口
[LAN]:100BASE-TX; 功能: DHCP, DNS, FTP, HTTP
[USB]: USB2.0, 插座 A x 1 , 插座 B x 1 (将测试数据输入PC, 通讯控制)
电源供应
AC 100～240V, 50/60Hz
（不使用打印单元时最大130VA, 使用打印单元时最大220VA）
DC 10 ～ 28V系（9784装着时）
体积及重量
351mm × 261mm × 140Dmm
7.6kg(仅主机)
附件
电源线× 1, 接地适配器× 1, 输入线标签× 1, USB线x 1, 记录纸(1卷)，卷纸配件 × 2，波形察看软件（ Wv+通信指令表×1）
